ترانسفورماتور سه فاز نصب شده

112.5kva سه فاز پد نصب شده ترانسفورم 4160V تا 208V روغن پر شده توزیع ترانسفورم پد نصب

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

112.5kva سه فاز پد نصب شده ترانسفورم 4160V تا 208V روغن پر شده توزیع ترانسفورم پد نصب

نام تجاری:	WINLEY
شماره مدل:	ZGS-112.5/4.16
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	مورد تخته سه لا
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL,CE,ISO

تایپ کنید:

پد مایع پر شده نصب شده است

نوع خوراک:

خوراک شعاعی

ظرفیت رتبه بندی شده:

75KVA

ولتاژ اولیه:

۴۱۶۰ ولت

ولتاژ ثانویه:

208Y/120

افزایش دما:

55/65 درجه سانتیگراد

کلاس خنک کننده:

ONAN; خود خنک شده

استاندارد(های) بهره وری:

مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE

قابلیت ارائه:

1000set/ماه

توضیحات محصول

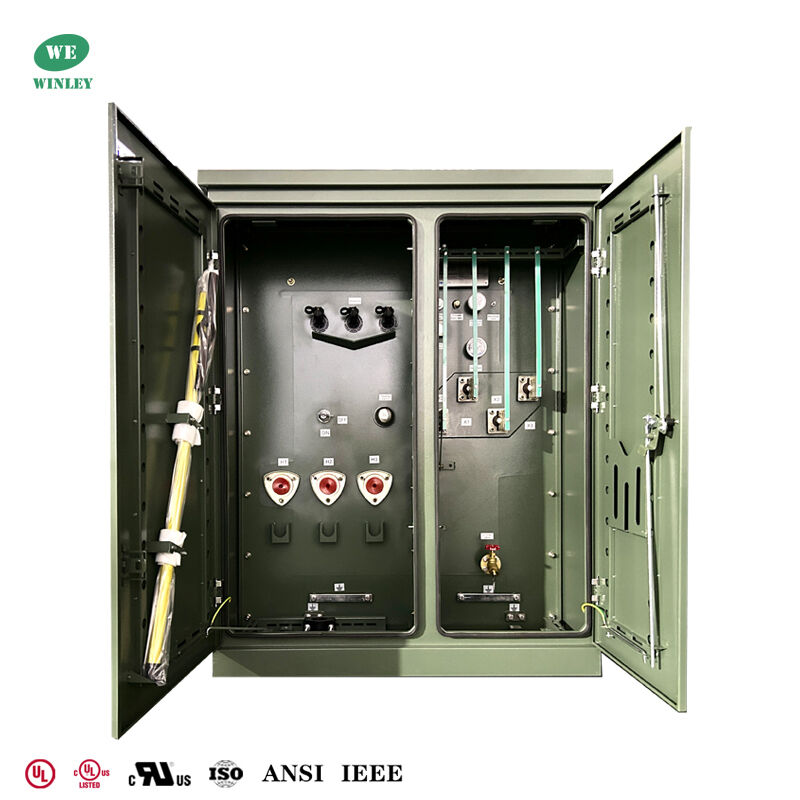

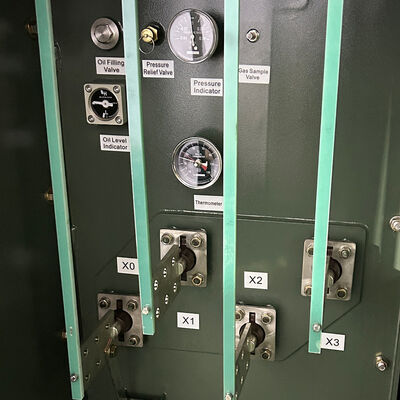

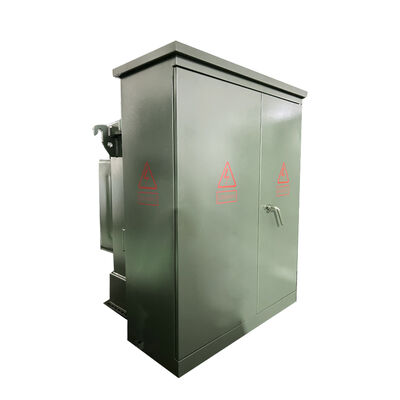

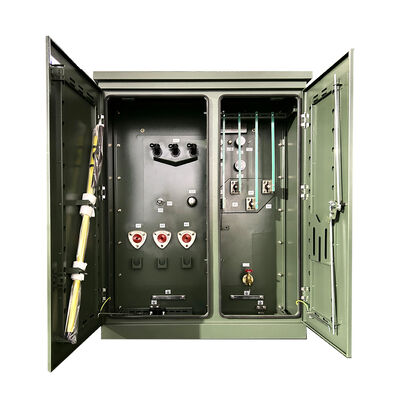

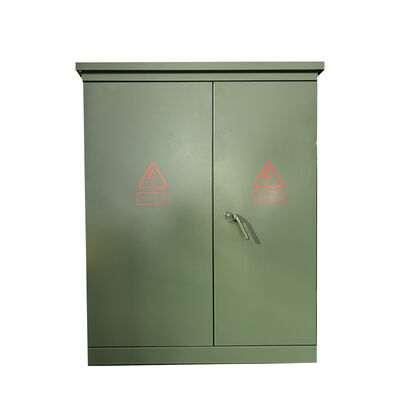

ترانسفورماتور نصب شده روی پد سه فاز 112.5 کیلو ولت آمپر 4160 ولت به 208 ولت ترانسفورماتور توزیع پر از روغن نصب شده روی پددارای گواهی UL/CUL

این ترانسفورماتور نصب شده روی پد سه فاز دارای پیکربندی نوع محفظه ای و پر از مایع است که به طور خاص برای کاربردهای تغذیه شعاعی طراحی شده است. با ظرفیت نامی 112.5 کیلو ولت آمپر، با فرکانس 60 هرتز کار می کند و دارای گروه برداری Dyn1، ولتاژ اولیه 4160 ولت و ولتاژ ثانویه 208Y/120 ولت است - ایده آل برای مطابقت با نیازهای توزیع برق سناریوهای تجاری و صنعتی.

112.5kva سه فاز پد نصب شده ترانسفورم 4160V تا 208V روغن پر شده توزیع ترانسفورم پد نصب 0

112.5kva سه فاز پد نصب شده ترانسفورم 4160V تا 208V روغن پر شده توزیع ترانسفورم پد نصب 1

چرا ما را انتخاب کنید

WINLEY یک خط کامل از ترانسفورماتورهای نصب شده روی پد سه فاز پر از مایع ارائه می دهد که با استانداردهای ANSI®/IEEE® مطابقت دارند و گواهینامه UL/cUL را دریافت کرده اند. این ترانسفورماتورها با ولتاژهایی تا 34.5 کیلو ولت و رتبه بندی تا 5000 کیلو ولت آمپر، برای کاربردهای ولتاژ بالا و ظرفیت زیاد مانند پست ها و سیستم های قدرت صنعتی مناسب هستند. طراحی غوطه ور در روغن آنها عملکرد و پایداری برتر را در سناریوهای بار زیاد و ولتاژ بالا تضمین می کند.

112.5kva سه فاز پد نصب شده ترانسفورم 4160V تا 208V روغن پر شده توزیع ترانسفورم پد نصب 4

گواهی UL گواهی cUL

داده های اصلی

نوع ترانسفورماتور	نصب شده روی پد، نوع محفظه ای
پیکربندی ترانسفورماتور	نصب شده روی پد پر از مایع
نوع تغذیه ترانسفورماتور	تغذیه شعاعی
فاز	سه فاز
ظرفیت	112.5 کیلو ولت آمپر
گروه برداری	Dyn1
ولتاژ اولیه	4160 ولت
ولتاژ ثانویه	208Y/120
فرکانس	60 هرتز
افزایش دما	55/65 درجه سانتیگراد
کلاس خنک کننده	ONAN; خود خنک شونده
استانداردهای راندمان	با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای ANSI/IEEE مطابقت دارد
جنس سیم پیچ	مس
تلفات بدون بار (بر حسب وات)	+/- 260 وات
تلفات بار کامل (بر حسب وات) در 100٪	+/- 1300 وات

نقشه های فنی

112.5kva سه فاز پد نصب شده ترانسفورم 4160V تا 208V روغن پر شده توزیع ترانسفورم پد نصب 6

کاربرد

استخراج ارز دیجیتال - برق پایدار را برای مزارع استخراج از راه دور فراهم می کند و از عملیات کارآمد اطمینان می دهد.
مراکز داده - برق ولتاژ بالا را برای برق پایدار و پشتیبان گیری در هنگام قطعی برق تبدیل می کند.
انرژی تجدیدپذیر - برق خورشیدی/بادی را به شبکه منتقل می کند و از ذخیره باتری پشتیبانی می کند.
ساختمان های تجاری - برق روشنایی، HVAC و سیستم های IT را با پشتیبان گیری در هنگام قطعی برق تامین می کند.
هاب های حمل و نقل - برق فرودگاه ها، ایستگاه های قطار و بنادر (روشنایی، سیگنال ها، جرثقیل ها) را تضمین می کند.
کشاورزی - برق را برای تجهیزات مزرعه، آبیاری و ذخیره سازی توزیع می کند و بهره وری را افزایش می دهد.
صنعت - برق قابل اعتماد برای ماشین آلات، اتوماسیون و تولید مقرون به صرفه.
مدارس و بیمارستان ها - از زیرساخت های حیاتی، تحقیقات و تجهیزات پزشکی پشتیبانی می کند

مشخصاتتوان نامی

(کیلو ولت آمپر) ولتاژ بالا	(کیلو ولت) ولتاژ پایین	(ولت) تلفات بدون بار	(وات) ارتفاع	(وات) ارتفاع	(میلی متر) وزن	(میلی متر) وزن	(میلی متر) وزن	(پوند) وزن	(پوند) 75 کیلو ولت آمپر
34.5 کیلو ولت	4.160 کیلو ولت 12.47 کیلو ولت 13.2 کیلو ولت 13.8 کیلو ولت 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 یا موارد دیگر 277 ولت	347 ولت 480 ولت 600 ولت 120/240 ولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 180	1250	1430	910	1930	645	1422	150 کیلو ولت آمپر
280			2200	1530	980	7500	989	2180	300 کیلو ولت آمپر
480			3650	1680	1080	1660	1415	3119	500 کیلو ولت آمپر
680			5100	1790	1160	1810	1905	4200	750 کیلو ولت آمپر
980			7500	2030	2755	2030	2755	6074	1000 کیلو ولت آمپر
1150			10300	1854	1549	1651	3235	7132	1500 کیلو ولت آمپر
1640			14500	2150	1570	2210	5835	12864	2000 کیلو ولت آمپر
2160			20645	2220	1600	2380	6430	14175	2500 کیلو ولت آمپر
2680			2060	2330	1650	3070	8865	19544	3000 کیلو ولت آمپر
3300			30300	2460	1850	3260	11300	24912	3735 کیلو ولت آمپر
4125			37875	2680	2060	4080	14400	31746	فرآیند تولید

112.5kva سه فاز پد نصب شده ترانسفورم 4160V تا 208V روغن پر شده توزیع ترانسفورم پد نصب 7

112.5kva سه فاز پد نصب شده ترانسفورم 4160V تا 208V روغن پر شده توزیع ترانسفورم پد نصب 8

112.5kva سه فاز پد نصب شده ترانسفورم 4160V تا 208V روغن پر شده توزیع ترانسفورم پد نصب 9
