ترانسفورماتور پایه دار

ترانسفورماتور 15kva قطبی 13.8kv تا 120v ترانسفورماتور قدرت غوطه ور در روغن CSA C2.2-06 دارای گواهی استاندارد cUL

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

ترانسفورماتور 15kva قطبی 13.8kv تا 120v ترانسفورماتور قدرت غوطه ور در روغن CSA C2.2-06 دارای گواهی استاندارد cUL

نام تجاری:	WINLEY
شماره مدل:	د-15/13.8
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	مورد تخته سه لا
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL, CE, ISO

نوع ترانسفورماتور:

ترانسفورماتور پایه دار

ظرفیت:

15 kva

ولتاژ اولیه:

13856GrdY/8000

ولتاژ ثانویه:

120/240

فراوانی:

60 هرتز

مواد سیم پیچ:

آلومینیوم

استاندارد:

استاندارد CSA C2.2-06

قابلیت ارائه:

1000set/ماه

توضیحات محصول

ترانسفورماتور 15kva استیل 13.8kv تا 120v ترانسفورماتور قدرت غوطه ور شده روغن CSA C2.2-06 استاندارد cUL گواهینامه

ترانسفورماتور تک فازی Winley Electric برای توزیع قابل اعتماد در شبکه های آمریکای شمالی ساخته شده است.طراحی و تولید شده برای برآورده کردن الزامات CSA و دارای گواهینامه cUL، این واحد معمولی نصب شده بر روی ستونی عملکرد قابل اعتماد، ایمنی و آسان نصب برای برنامه های کاربردی عمومی و شهری را ارائه می دهد.

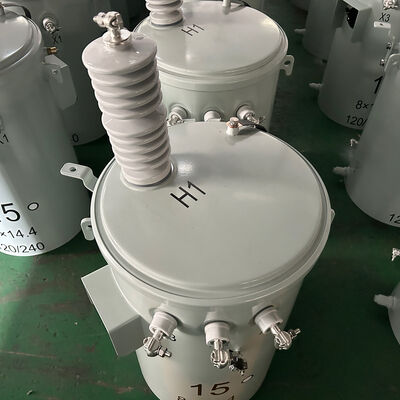

ترانسفورماتور 15kva قطبی 13.8kv تا 120v ترانسفورماتور قدرت غوطه ور در روغن CSA C2.2-06 دارای گواهی استاندارد cUL 0

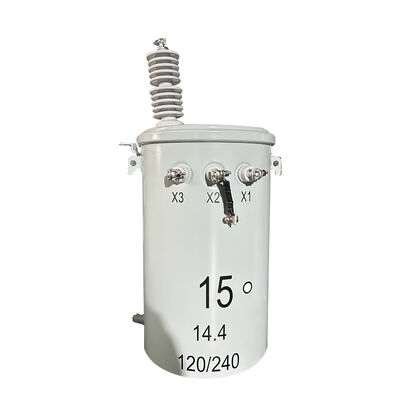

ترانسفورماتور 15kva قطبی 13.8kv تا 120v ترانسفورماتور قدرت غوطه ور در روغن CSA C2.2-06 دارای گواهی استاندارد cUL 1

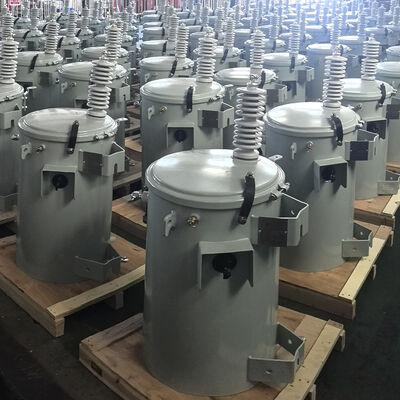

ترانسفورماتور 15kva قطبی 13.8kv تا 120v ترانسفورماتور قدرت غوطه ور در روغن CSA C2.2-06 دارای گواهی استاندارد cUL 2

داده های اصلی

نه، نه	ماده	واحد	مشخصات	ملاحظه
1	نوع	~	نصب شده بر روی قطب	نوع معمولی
2	ظرفیت نامی	kVA	15
3	شماره فاز	~	فاز تک
4	ولتاژ اولیه	V	13856GrdY/8000	"وی" خاک شده
5	ولتاژ ثانویه	V	120/240
6	گروه بردار	~	6
7	نوع ضربه زدن	~	گوش دادن خارج از مدار
8	محدوده استفاده	%	±2*2.5
9	روش خنک کننده	~	اونان
10	فرکانس نامی	هرتز	60
11	کلاس عایق بندی	~	A(105°C)
12	افزایش دمای بدن	K	65
13	مواد پیچ و تاب	~	آلومینیوم/آلومینیوم
14	مواد هسته ای	~	فولاد سیلیکونی
15	مایعات عایق بندی	~	روغن معدنی
16	ابعاد	mm	۴۳۰۵۱۰۹۵۰	فقط برای مرجع
17	وزن	کیلوگرم	140	فقط برای مرجع
18	وضعیت سرویس	~	در فضای باز
19	سطح دریا	m	≤1000
20	استاندارد	~	CSA C2.2-06/CSA 802

نقاشی

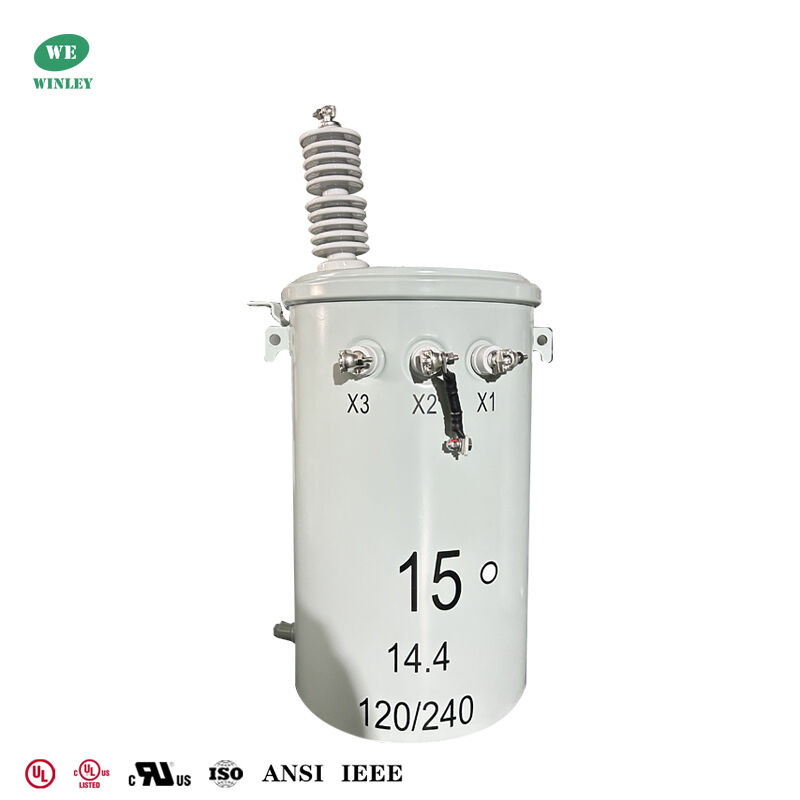

ترانسفورماتور 15kva قطبی 13.8kv تا 120v ترانسفورماتور قدرت غوطه ور در روغن CSA C2.2-06 دارای گواهی استاندارد cUL 3

ویژگی های کلیدی

CSA سازگار: طراحی شده برای برآورده کردن استانداردهای CSA C2.2-06 / CSA 802.
گواهینامه cUL: آزمایش شده در کارخانه و cUL برای پذیرش بازار کانادا و ایالات متحده واجد شرایط است.
طراحی معمولی نصب شده بر روی ستونی که برای خدمات در فضای باز و قابلیت اطمینان طولانی مدت بهینه شده است.
یک فاز، ظرفیت نامی 15 kVA برای توزیع مسکونی و تجاری کوچک ایده آل است.
زمین گیری اولیه: 13856 ولت GrdY / 8،000 ولت برای سازگاری با سیستم های توزیع رایج.
ثانویه: 120/240 ولت با قطب اضافه و گروه بردار Ii6 برای استفاده استاندارد آمریکای شمالی.
عایق بندی و خنک سازی قوی: خنک سازی ONAN، کلاس عایق بندی A (105 °C) ، افزایش دمای 65 K.
ساخت ماندگار: مخزن فولادی پوشش داده شده با رنگ خاکستری Munsell 5BG و مایع عایق روغن معدنی.

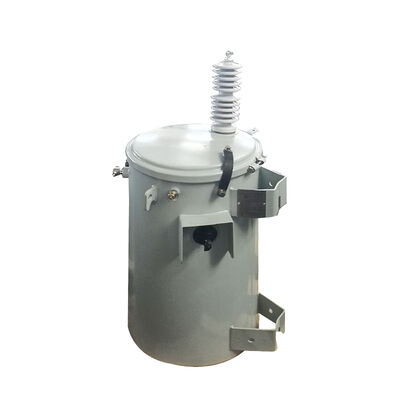

ترانسفورماتور 15kva قطبی 13.8kv تا 120v ترانسفورماتور قدرت غوطه ور در روغن CSA C2.2-06 دارای گواهی استاندارد cUL 4

مشخصات

10kva-333kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
	ولتاژ ((v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8 تا 8 درصد	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

فرآیند تولید

ترانسفورماتور 15kva قطبی 13.8kv تا 120v ترانسفورماتور قدرت غوطه ور در روغن CSA C2.2-06 دارای گواهی استاندارد cUL 6

ترانسفورماتور 15kva قطبی 13.8kv تا 120v ترانسفورماتور قدرت غوطه ور در روغن CSA C2.2-06 دارای گواهی استاندارد cUL 7

نتیجه گیری

استاندارد Winley Electric CSA، cUL certified single‑phase pole‑mounted transformer combines proven electrical performance with certified safety and rugged outdoor construction—making it a dependable choice for utilities and contractors requiring CSA compliance and cUL qualification.
