2000kVA ترانسفورماتور برق زیر ایستگاه ONAF قدم پایین 34.5kV به 480v ترانسفورماتور زیر ایستگاه الکتریکی

نام تجاری:	WINLEY
شماره مدل:	S-2000/35
مقدار تولیدی:	1 دور
قیمت:	$5000-$150000
جزئیات بسته بندی:	کیس تخته سه لا
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

تایپ کنید:

ترانسفورماتور پست

ظرفیت:

2000/2300/2576 KVA

ولتاژ اصلی:

34500Y/19920

ولتاژ ثانویه:

480Y/277

کلاس خنک کننده:

onan/onaf

افزایش دما:

55/65 هزار

گروه بردار:

YnYn0

استاندارد:

ANSI/IEEE C57.12.00

قابلیت ارائه:

500Set/ماه

برجسته کردن:

ترانسفورماتور قدرت زیر ایستگاه 2000kva,ONAF مرحله پایین ترانسفورماتور 34.5kv,ترانسفورماتور نوع روغن با گارانتی

ONAF step down transformer 34.5kv

oil type transformer with warranty

توضیحات محصول

2000kVA ترانسفورماتور برق زیر ایستگاه ONAF قدم پایین 34.5kV به 480v ترانسفورماتور زیر ایستگاه الکتریکی

خلاصه

یک ایستگاه فرعی یک گره حیاتی در یک شبکه الکتریکی است که انتقال و توزیع برق را تسهیل می کند. ایستگاه فرعی با اجزای ضروری مانند ترانسفورماتورها،قطع کننده های مدار، سوئیچ ها و سیستم های نظارت. هدف اصلی آنها تنظیم سطح ولتاژ، مسیر جریان برق و اطمینان از ثبات و ایمنی سیستم است.

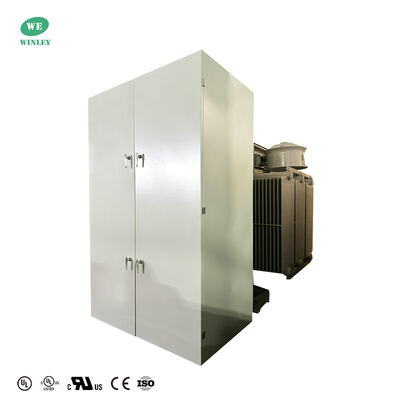

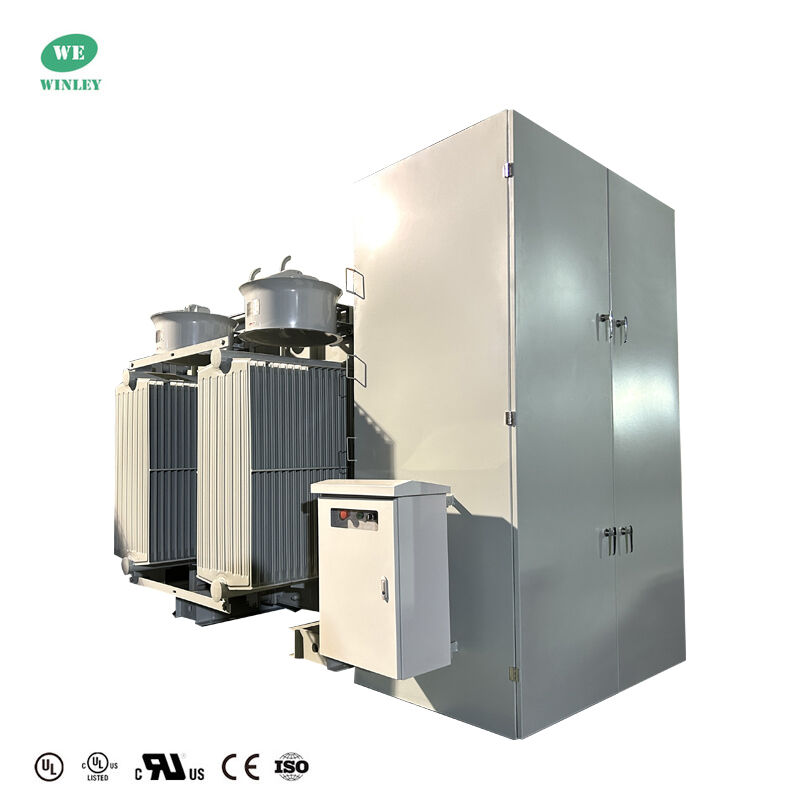

عکس های محصول

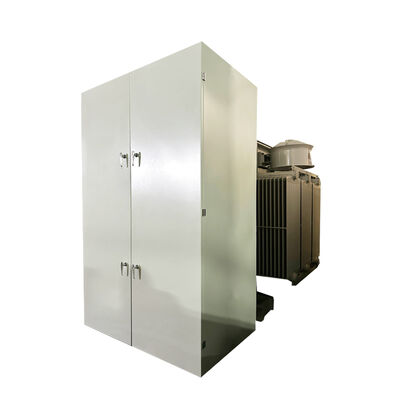

2000kVA ترانسفورماتور برق زیر ایستگاه ONAF قدم پایین 34.5kV به 480v ترانسفورماتور زیر ایستگاه الکتریکی 0

2000kVA ترانسفورماتور برق زیر ایستگاه ONAF قدم پایین 34.5kV به 480v ترانسفورماتور زیر ایستگاه الکتریکی 1

ترانسفورماتورهای ایستگاه های فرعی وینلی الکتریک برای برآورده کردن استانداردهای ANSI / IEEE و IEC طراحی شده اند، با ظرفیت های 150KVA تا 63MVA و ولتاژ های 2.4KV تا 69KV.آنها دارای تخلیه جزئی کم هستند.، کاهش ضایعات، کم صدا، وزن کم و عمر طولانی.

داده های اصلی

نه، نه	ماده	واحد	الزامات
1	نوع	~	نوع روغن
2	ظرفیت نامی	kVA	2000/2300/2576
3	شماره فاز	~	3
4	ولتاژ اولیه	V	34500Y/19920
5	ولتاژ ثانویه	V	480Y/277
6	محدوده استفاده	~	±2*2.5
7	روش خنک کننده	~	ONAN/ONAF
8	فرکانس نامی	هرتز	60
9	گروه بردار	~	سال نو
10	کلاس عایق بندی	~	A
11	افزایش دمای بدن	K	55/55 ((Fn) /65 ((Fn)
12	مقاومت	%	6.5
13	مواد پیچ و تاب	~	آلومینیوم
14	مواد هسته ای	~	فولاد سیلیکونی
15	مواد مایع عایق	~	روغن معدنی
16	وضعیت سرویس	~	در فضای باز

نقشه های فنی

2000kVA ترانسفورماتور برق زیر ایستگاه ONAF قدم پایین 34.5kV به 480v ترانسفورماتور زیر ایستگاه الکتریکی 3

مشخصات استاندارد

سوئیچ LBOR
اندازه گیری های بیرونی قابل قفل، فیوز های بیونت و سوئیچ
درجه حرارت مایع (ترمومتر نوع دایر)
دریچه خروجی قابل قفل و شیر نمونه
اندازه گیری سطح مایع
اندازه گیری فشار خلاء
دریچه کاهش فشار
DOE 2016 کارایی
تمام سخت افزار فولاد ضد زنگ

مشخصات اختیاری

اندازه گیری با تماس های هشدار
بسته فن
دو طرفه (پشت بالا) با سپر الکترواستاتیک
اتصال گلو برای اتصال نزدیک
دریچه خروجی و نمونه گیری در جعبه قفل
گزینه های نصب شده بر روی اسکید
فاکتور K تا K-13
عمق کابینت گسترش یافته برای اجازه دادن به اتصال T-OP
ولتاژ دوگانه
FR3
سیستم نگهداری روغن گازی بی اثر (فولتاژ بالا)
بسته فن ( ولتاژ بالا)

مشخصات محصول

ظرفیت نامی	ولتاژ بالا	ولتاژ پایین	نماد اتصال	استقلال مدار کوتاه	بدون از دست دادن بار	از دست دادن بار	ابعاد	وزن
(kVA)	(KV)	(V)		(٪)	(W)	(W)	-چيه؟(mm)	(کیلوگرم)
800	4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV یا دیگران	208/120 ولت 480/277 ولت ۶۰۰ ولت 1240 ولت 13200 ولت 13800 ولت یا دیگران	داین1 . آره Dyn11 D0 و11 یا دیگران	2.7 3.1 4.35 5.75 6	980	9350	106015001780	2050
1000					1160	11500	108515701800	2450
1250					1380	13900	116016101890	2900
1600					1660	16600	119016301950	3400
2000					2030	18300	126017002090	4100
2500					2450	19600	115021502250	4750
3000					3240	26500	190026002150	6500
5000					4500	27000	250022103180	9500
7500					7200	32000	366031005100	13600
10000					8500	35500	383026402216	15800

2000kVA ترانسفورماتور برق زیر ایستگاه ONAF قدم پایین 34.5kV به 480v ترانسفورماتور زیر ایستگاه الکتریکی 4

2000kVA ترانسفورماتور برق زیر ایستگاه ONAF قدم پایین 34.5kV به 480v ترانسفورماتور زیر ایستگاه الکتریکی 5
