ترانسفورماتور سه فاز نصب شده

ترانسفورماتور سه فاز 1500 KVA با 7-سطح خارج از مدار استفاده از سازگاری چند ولتاژ و زمین زدن پوشه چینی

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

ترانسفورماتور سه فاز 1500 KVA با 7-سطح خارج از مدار استفاده از سازگاری چند ولتاژ و زمین زدن پوشه چینی

نام تجاری:	WINLEY
شماره مدل:	ZGS-1500/35
مقدار تولیدی:	1 دور
قیمت:	$5000-$150000
جزئیات بسته بندی:	کیس تخته سه لا
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL,CE,ISO

نوع ترانسفورماتور:

ترانسفورماتور نصب شده

سه مرحله

نوع خوراک:

خوراک حلقه

ظرفیت:

1500 KVA

ولتاژ اصلی:

34.5 کیلو ولت

ولتاژ ثانویه:

208y/120

کلاس خنک کننده:

onan ؛ خود محروم

رتبه بندی کارایی:

DOE 2016، CSA، ANSI/IEEE

قابلیت ارائه:

1000set/ماه

برجسته کردن:

ترانسفورماتور نصب شده روی پد با 7 سطح تنظیم بدون بار,ترانسفورماتور غوطه ور در روغن با قابلیت تطبیق چند ولتاژی,ترانسفورماتور سه فاز با بوشینگ چینی اتصال به زمین

Multi-Voltage Adaptation Oil Immersed Transformer

Grounding Porcelain Bushing Three Phase Transformer

توضیحات محصول

ترانسفورماتور نصب شده روی پد سه فاز 1500kVA، کاهنده ولتاژ 34500v به 208v 120v، ترانسفورماتور نصب شده روی پد با جلوی بسته

ترانسفورماتور نصب شده روی پد سه فاز 1500kVA وینلی، یک تجهیزات توزیع برق با عملکرد بالا است که برای انتقال کارآمد و قابل اطمینان برق طراحی شده است.

با اتخاذ ساختار فید حلقه ای، برای سناریوهای نصب داخلی و خارجی مناسب است و نیازهای برق مناطق مختلف صنعتی، تجاری و مسکونی را برآورده می کند.

سازگاری چند ولتاژی همه کاره، انطباق دقیق با استانداردهای بین المللی ANSI، گواهینامه معتبر UL/cUL، و بوشینگ چینی عایق اختصاصی برای افزایش ایمنی - همه اینها در کنار هم آن را به یک انتخاب برتر برای سیستم های توزیع برق مدرن تبدیل می کند که خواستار ایمنی، سازگاری و قابلیت اطمینان هستند.

مشخصات فنی اصلی

شماره	مشخصات	واحد	مشخصات
1	نوع	~	نصب شده روی پد، فید حلقه ای
2	ظرفیت نامی	kVA	1500
3	تعداد فاز	~	3
4	ولتاژ اولیه	V	34500
4	بوشینگ اولیه	~	(6) بوشینگ مسی 35KV کلاس 200A یک تکه + (1) بوشینگ چینی H0
4	BIL	kV	150
5	ولتاژ ثانویه	V	208Y/120
5	بوشینگ ثانویه	~	(4) اسپید 10 سوراخه
5	BIL	kV	30
6	نوع تپ	~	خارج از مدار
7	محدوده تپ	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	روش خنک کننده	~	ONAN
9	فرکانس نامی	Hz	60
10	گروه برداری	~	Dyn1
11	کلاس عایق	~	A
12	افزایش دما	℃	65/60 (سیم پیچ/روغن بالا)

نقشه های فنی

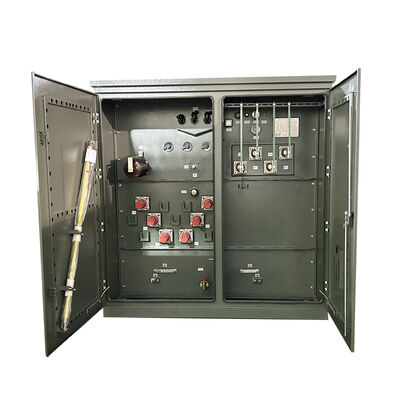

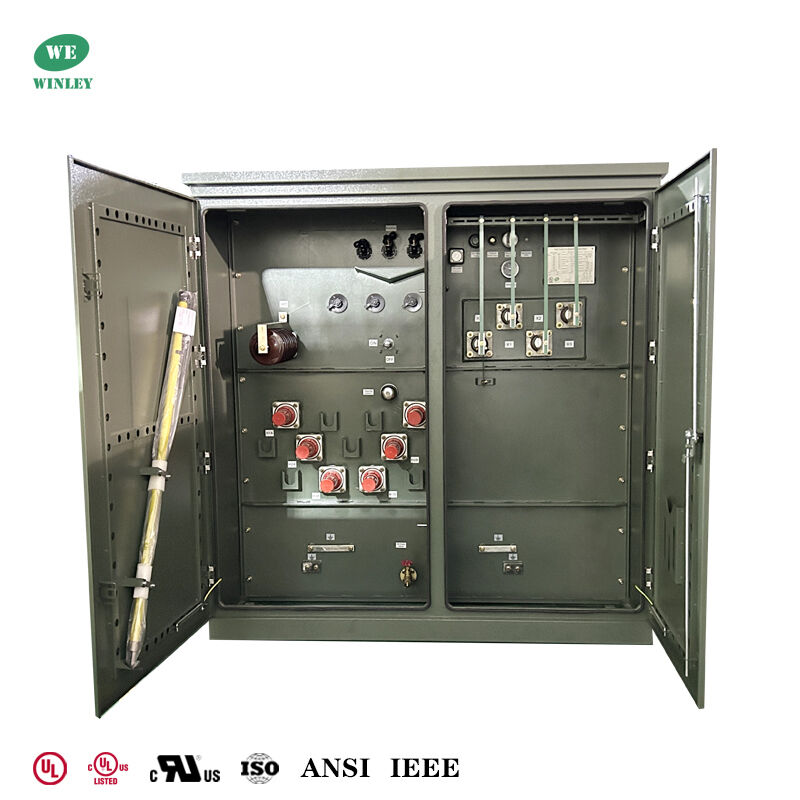

پیکربندی استاندارد

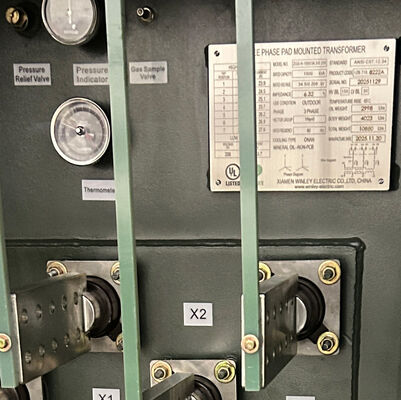

ترانسفورماتور مجهز به مجموعه کاملی از لوازم جانبی برای اطمینان از عملکرد ایمن و پایدار است، از جمله:
کلید قطع 2 حالته
زهکشی با شیر نمونه در سمت HV (ولتاژ بالا)
دماسنج
شاخص سطح مایع
فشارسنج خلاء
شیر اطمینان
فیوز بایونت و فیوز محدود کننده جریان در سمت HV
برقگیر 36KV زیر روغن با سوئیچ ISO
ترمینال ارتینگ اختصاصی که با بوشینگ چینی عایق H0 مطابقت دارد: اتصال محکم با بوشینگ را تضمین می کند، مقاومت تماسی را کاهش می دهد و عملکرد ارتینگ مداوم و قابل اطمینان را تضمین می کند.

ویژگی های کلیدی محصول

یکی از مزایای مهم این ترانسفورماتور، محدوده تپ خارج از مدار 7 سطحی (36200V، 35360V، 34500V، 33640V، 33000V، 32175V، 31350V) است. این محدوده ولتاژ وسیع به تجهیزات اجازه می دهد تا به طور یکپارچه با نوسانات ولتاژ شبکه و سناریوهای کاربردی متنوع سازگار شوند - چه برای پارک های صنعتی با تقاضای ولتاژ بالا، مراکز تجاری که به منبع ولتاژ متوسط پایدار نیاز دارند، یا مناطق مسکونی با نیازهای ولتاژ پایین استاندارد. طراحی تپ خارج از مدار، تنظیم ولتاژ ایمن و راحت را بدون قطع منبع تغذیه کلی تضمین می کند و انعطاف پذیری و قابلیت کاربرد ترانسفورماتور را در محیط های شبکه برق پیچیده بسیار بهبود می بخشد.

ایمنی افزایش یافته از طریق بوشینگ چینی عایق

بوشینگ چینی عایق H0 اختصاصی یک ویژگی ایمنی کلیدی با محافظت چند لایه است:
عایق برتر: سرامیک با خلوص بالا، مقاومت ≥1000MΩ (25℃)، پایانه ها را ایزوله می کند تا از اتصال کوتاه جلوگیری شود.
سازگاری قوی: پوشش ضد آلودگی، در برابر عناصر خشن مقاومت می کند، در دمای -40℃~85℃/≥95% رطوبت پایدار است.
اتصال قابل اعتماد: سوراخ داخلی دقیق با ترمینال های مسی مطابقت دارد، مقاومت ≤0.01Ω، تخلیه سریع جریان خطا.
طول عمر طولانی: سرامیک (مقاوم در برابر سایش/پیری، UL94 V-0)، ≥20 سال خدمات، هزینه های نگهداری را کاهش می دهد.

مشخصات دقیق

توان نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	تلفات بی باری (W)	تلفات بار (W)	ارتفاع (mm)	عمق (mm)	عرض (mm)	وزن (kg)	وزن (پوند)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 یا موارد دیگر	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA	همانطور که در بالا	همانطور که در بالا	280	2200	1530	980	1510	989	2180
300KVA	همانطور که در بالا	همانطور که در بالا	480	3650	1680	1080	1660	1415	3119
500KVA	همانطور که در بالا	همانطور که در بالا	680	5100	1790	1160	1810	1905	4200
750KVA	همانطور که در بالا	همانطور که در بالا	980	7500	2030	1300	2030	2755	6074
1000KVA	همانطور که در بالا	همانطور که در بالا	1150	10300	1854	1549	1651	3235	7132
1500KVA	همانطور که در بالا	همانطور که در بالا	1640	14500	2150	1570	2210	5835	12864
2000KVA	همانطور که در بالا	همانطور که در بالا	2160	20645	2220	1600	2380	6430	14175
2500KVA	همانطور که در بالا	همانطور که در بالا	2680	23786	2330	1650	3070	8865	19544
3000KVA	همانطور که در بالا	همانطور که در بالا	3300	30300	2460	1850	3260	11300	24912
3735KVA	همانطور که در بالا	همانطور که در بالا	4125	37875	2680	2060	4080	14400	31746

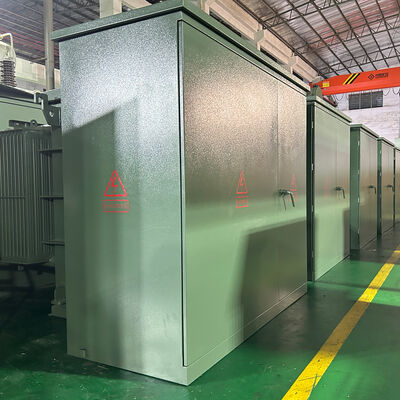

فرآیند تولید
