ترانسفورماتور نصب شده روی پد تک فاز 25 کیلو ولت آمپر، 13.2 کیلو ولت به 240 ولت با مخزن استیل ضد زنگ 304

نام تجاری:	WINLEY
شماره مدل:	ZGD-25/13.2
مقدار تولیدی:	1 دور
قیمت:	$1000-$10000
جزئیات بسته بندی:	کیس تخته سه لا
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL, ISO

مدرک:

نوع ترانسفورماتور:

ترانسفورماتور نصب شده

ظرفیت:

25KVA

ولتاژ اصلی:

13200 ولت یا سفارشی

ولتاژ ثانویه:

120/240 ولت

کلاس خنک کننده:

KNAN; KNAN; Self-Cooled خود خنک شده

ماده مخزن:

فولاد ضد زنگ 304

کارایی:

99.00٪

استاندارد (های) کارآیی:

مطابق با استانداردهای DOE 2016 ، مطابق با استانداردهای ANSI/IEEE

قابلیت ارائه:

1000set/ماه

برجسته کردن:

ترانسفورماتور 25Kva Pad Mounted,ترانسفورماتور تک فاز 13.2 کیلو ولت به 240 ولت,ترانسفورماتور توزیع با مخزن فولاد ضد زنگ 304

13.2kV to 240V Single Phase Transformer

304 Stainless Steel Tank Distribution Transformer

توضیحات محصول

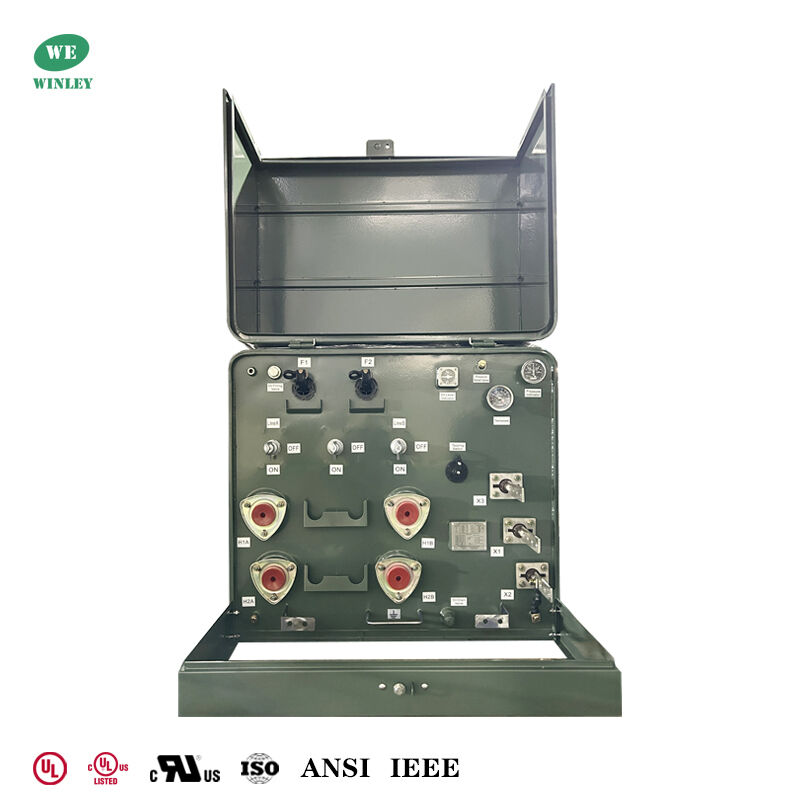

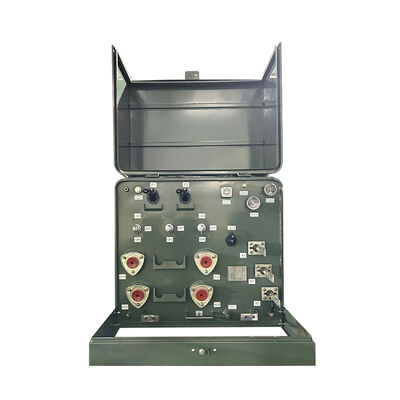

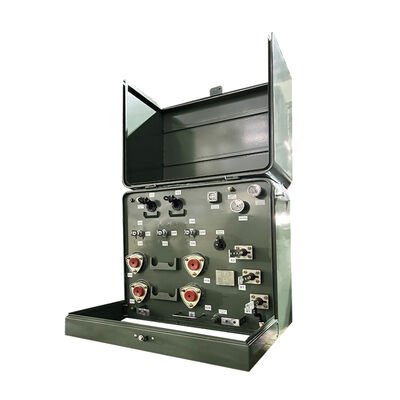

ترانسفورماتور نصب شده روی پد مسکونی تک فاز 13.2 کیلو ولت تا 240 ولت ترانسفورماتورهای توزیع پر از روغن مخزن 304 SS

ترانسفورماتور تک فاز نصب شده روی پد WINLEY Electric مطابق با استانداردهای بین المللی مانند استانداردهای IEEE، CSA و DOE طراحی شده است و گواهینامه های UL/cUL و سایر گواهینامه ها را دریافت کرده است. ظرفیت نامی تا 333kVA و ولتاژ اولیه تا 34.5kV. ترانسفورماتور تک فاز نصب شده روی پد با ظاهر سبز و ساده خود، می تواند در مناطق مسکونی و مکان های تجاری استفاده شود.

ویژگی های کلیدی

ترانسفورماتور نصب شده روی پد 25 کیلو ولت آمپر که برای توزیع قابل اطمینان با اولیه دلتا 13200 ولت و ثانویه 240/120 ولت طراحی شده است.

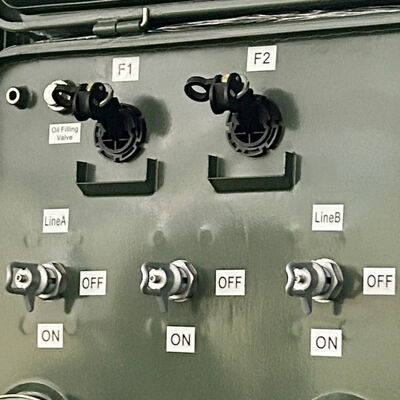

دارای سه کلید قطع بار (LBS) 2 موقعیتی برای بخش بندی انعطاف پذیر و سوئیچینگ ایمن زنده

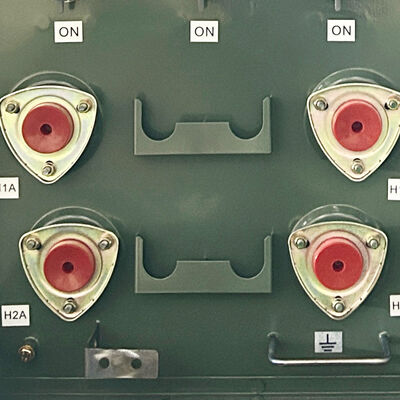

چهار بوشینگ ولتاژ بالا برای ساده سازی اتصالات و بهبود دسترسی به فاز
مخزن پر از روغن فولادی ضد زنگ 304 مقاومت در برابر خوردگی عالی، عمر طولانی تر و حداقل تعمیر و نگهداری را تضمین می کند.

مشخصات فنی

پارامتر	مقدار
نوع ترانسفورماتور	نصب شده روی پد
فاز	تک فاز
ظرفیت	25 کیلو ولت آمپر
گروه برداری	II6
ولتاژ اولیه	13200 ولت
ولتاژ ثانویه	240/120 ولت
فازور ثانویه	سیم پیچ دوگانه تک فاز
فرکانس	60 هرتز
افزایش دما	65°C
کلاس خنک کننده	KNAN; خود خنک شونده
استاندارد(های) راندمان	با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای ANSI/IEEE مطابقت دارد
جنس سیم پیچ	مس
رتبه دمای محیط	40°C
سطح صدا	48 دسی بل
جنس مخزن	فولاد ضد زنگ 304

روش های تست

تمام ترانسفورماتورها مطابق با آخرین ویرایش ANSI، IEEE و NEMA با گزارش های آزمایش آزمایش می شوند.

تست نشتی
قطبیت و رابطه فاز
مقاومت
تلفات بی باری و جریان تحریک
تلفات بار و امپدانس
ولتاژ اعمال شده
ولتاژ القایی
ضربه موج کامل
تست نسبت

مشخصات محصول

رتبه (کیلو ولت آمپر)	ولتاژ بالا (کیلو ولت)	تلفات بی باری	تلفات بار	ارتفاع (میلی متر)	عمق (میلی متر)	عرض (میلی متر)	وزن روغن (کیلوگرم)	وزن کل (کیلوگرم)
15 کیلو ولت آمپر	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 یا موارد دیگر	50	195	840	740	610	45	294
25 کیلو ولت آمپر		80	290	840	740	610	68	362
37.5 کیلو ولت آمپر		106	360	840	760	610	75	476
50 کیلو ولت آمپر		135	500	840	810	610	93	553
75 کیلو ولت آمپر		190	650	840	860	610	132	672
100 کیلو ولت آمپر		280	1010	910	1200	965	230	714
167 کیلو ولت آمپر		435	1530	1000	1200	965	265	913
250 کیلو ولت آمپر		550	2230	1250	1300	1430	325	1106

فرآیند تولید
