ترانسفورماتور قطب قدرت 100kva 34.5kv تا 120v ترانسفورماتورهای توزیع پر از روغن دو طرفه

نام تجاری:	WINLEY
شماره مدل:	D-100/34.5
مقدار تولیدی:	1 دور
قیمت:	$1000-$10000
جزئیات بسته بندی:	کیس تخته سه لا
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL, CE, ISO

برنامه:

سیستم توزیع برق

ظرفیت:

100 کیلو ولت

ولتاژ اصلی:

34500y/19920v

ولتاژ ثانویه:

120/240 ولت

فراوانی:

60 هرتز

کلاس خنک کننده:

مواد سیم پیچ:

قابلیت ارائه:

1000set/ماه

برجسته کردن:

ترانسفورماتور نصب شده بر قطب 100kVA,34.5kV تا 120V ترانسفورماتور دو پیچ,ترانسفورماتور توزیع پر از روغن

34.5kV to 120V dual winding transformer

oil filled distribution transformer

توضیحات محصول

ترانسفورماتور دکل برق 100 کیلو ولت آمپر 34.5 کیلو ولت به 120 ولت ترانسفورماتورهای توزیع روغن پر شده با سیم پیچ دوگانه

بررسی اجمالی

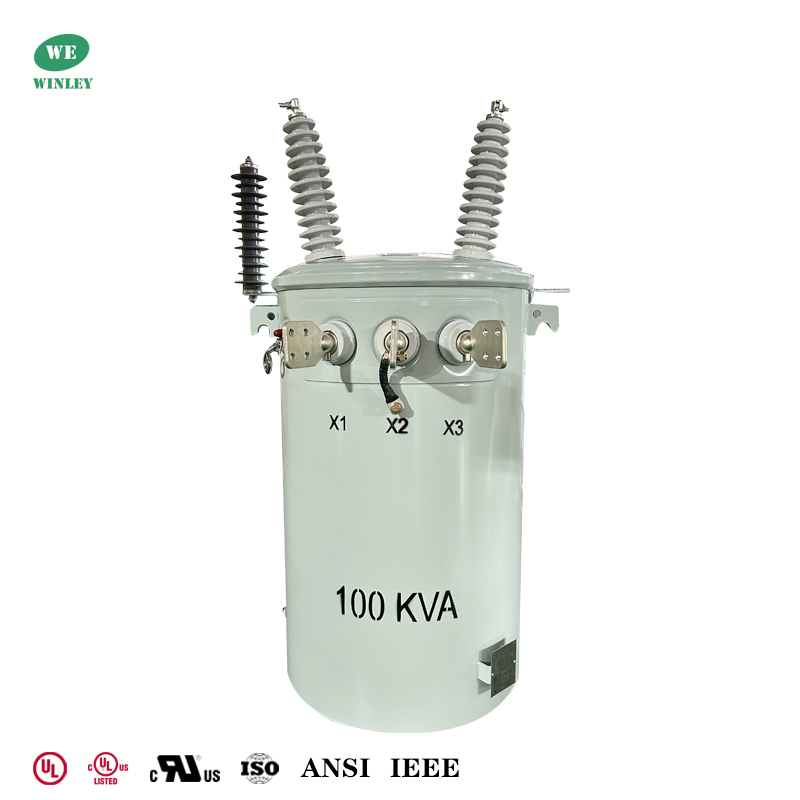

ترانسفورماتور توزیع هوایی 100 کیلو ولت آمپر وینلی یک واحد تک فاز است که روی دکل نصب می شود و برای توزیع قابل اعتماد و کارآمد در شبکه های هوایی طراحی شده است. این ترانسفورماتور که مطابق با استانداردهای صنعت و الزامات بهره وری DOE ساخته شده است، برای توزیع مسکونی، تجاری و صنعتی سبک، جایگزینی بازسازی واحدهای قدیمی و ساخت و سازهای جدید که در آن راه حل های جمع و جور و بادوام روی دکل مورد نیاز است، ایده آل است.

ترانسفورماتور قطب قدرت 100kva 34.5kv تا 120v ترانسفورماتورهای توزیع پر از روغن دو طرفه 0

ظرفیت تولید و تحویل وینلی

خط تولید دارای گواهی UL/cUL: ترانسفورماتورهای توزیع تک فاز وینلی (10 تا 333 کیلو ولت آمپر، تا 34.5 کیلو ولت).
طراحی چند استانداردی: محصولات برای مطابقت یا فراتر رفتن از استانداردهای DOE 2016، IEEE، ANSI، CSA، IEC، NEMA و سایر استانداردهای قابل اجرا مهندسی شده اند.
ظرفیت تولید و تحویل: ظرفیت تحویل ماهانه بیش از 800 واحد است. تحویل سریع استاندارد در عرض 4 هفته بسته به پیکربندی و اندازه سفارش در دسترس است.

ترانسفورماتور قطب قدرت 100kva 34.5kv تا 120v ترانسفورماتورهای توزیع پر از روغن دو طرفه 3

داده های اصلی

نوع ترانسفورماتور	ترانسفورماتور توزیع هوایی، نوع معمولی
فاز	تک فاز
ظرفیت	100 کیلو ولت آمپر
ولتاژ اولیه	34500GrdY/19920
BIL اولیه	125 کیلو ولت
ولتاژ ثانویه	120/240 ولت
کلاس ولتاژ ثانویه	کلاس 1.2 کیلو ولت
فازور ثانویه	سیم پیچ دوگانه تک فاز
BIL ثانویه	30 کیلو ولت
فرکانس	60 هرتز
افزایش دما	65 درجه سانتیگراد
رتبه عایق	کلاس E
کلاس خنک کننده	KNAN; خود خنک شونده
استانداردهای راندمان	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE
جنس سیم پیچ	مس
رتبه دمای محیط	40 درجه سانتیگراد
سطح صدا	51 دسی بل
راندمان	99.00%
تلفات بدون بار (بر حسب وات)	+/- 268 وات
تلفات بار کامل (بر حسب وات)	+/- 1095 وات

نقاشی

ترانسفورماتور قطب قدرت 100kva 34.5kv تا 120v ترانسفورماتورهای توزیع پر از روغن دو طرفه 4

چرا این واحد را انتخاب کنید

راندمان بالا: تلفات عملیاتی کم، هزینه انرژی چرخه عمر را کاهش می دهد و الزامات DOE را برآورده می کند.
ساخت و ساز بادوام: مواد با کیفیت (سیم پیچ های مسی، هسته فولادی GO، مخزن مقاوم در برابر خوردگی) برای عمر طولانی.
مناسب برای میدان: دسته شیر خارجی، پوشش بالایی قابل جابجایی، علامت گذاری سطح روغن داخلی، پورت تخلیه و مقررات اتصال به زمین، نصب و نگهداری را ساده می کند.
دارای گواهی و مطابق با استاندارد: گواهی UL/cUL به علاوه انطباق با استانداردهای گسترده، اطمینان را برای شرکت های برق و پیمانکاران فراهم می کند.
دسترسی سریع: ظرفیت تولید قوی و تحویل سریع، زمان های تحویل پروژه را کاهش می دهد.

مشخصات فنی

ترانسفورماتور روغن غوطه ور تک فاز 10 کیلو ولت آمپر تا 333 کیلو ولت آمپر
ظرفیت نامی (کیلو ولت آمپر)	بالا	ولتاژ پایین (ولت)	نماد اتصال	استاندارد	امپدانس اتصال کوتاه (%)	راندمان
	ولتاژ (ولت)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	1.8-4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

فرآیند تولید

ترانسفورماتور قطب قدرت 100kva 34.5kv تا 120v ترانسفورماتورهای توزیع پر از روغن دو طرفه 5

ترانسفورماتور قطب قدرت 100kva 34.5kv تا 120v ترانسفورماتورهای توزیع پر از روغن دو طرفه 6

ترانسفورماتور قطب قدرت 100kva 34.5kv تا 120v ترانسفورماتورهای توزیع پر از روغن دو طرفه 7
