| نام تجاری: | WINLEY |
| شماره مدل: | ZGD-100/12.47 |
| مقدار تولیدی: | 1 دور |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | تخته سه لا |
| شرایط پرداخت: | t/t |

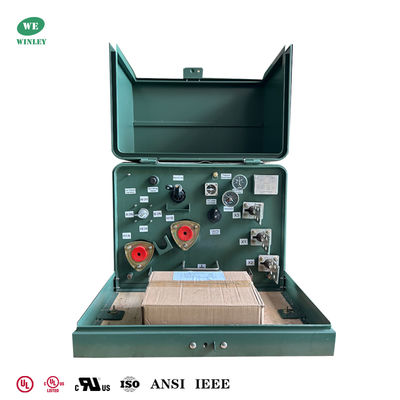

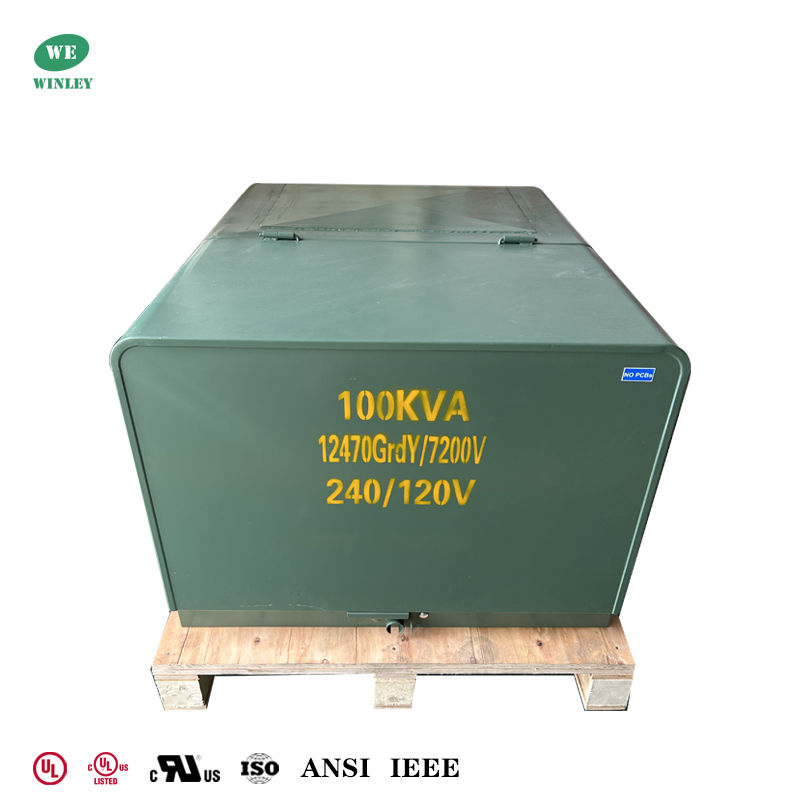

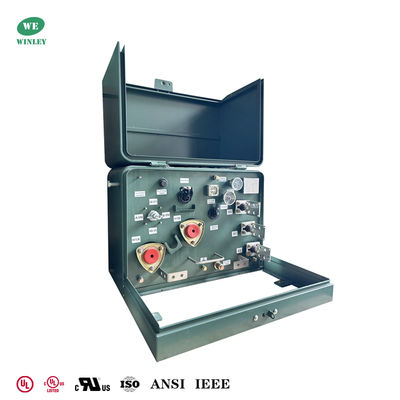

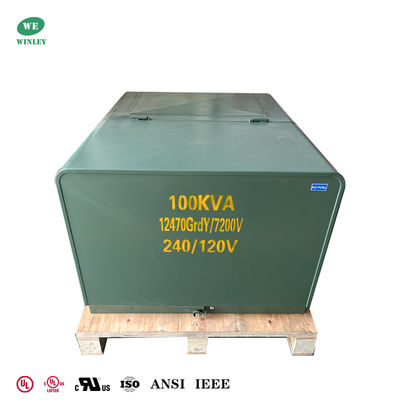

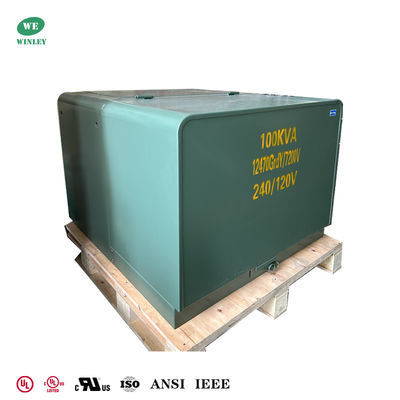

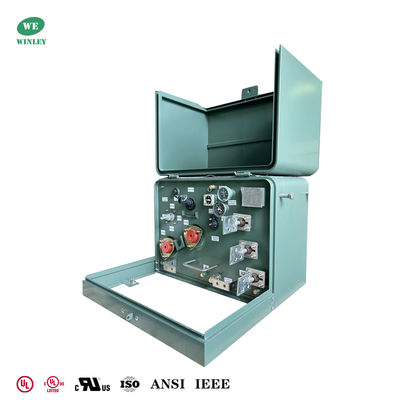

IEEE Standard UL 100Kva Single PhasePadmount Type Transformer Loop Feed 12.47KV تا 240/120V گواهی شده است
این ترانسفورماتور پر مایع 100 کیلو واتای 100 کیلو واتایی که بر روی پد نصب شده است، یک قدرت تک فاز قابل اعتماد را با یک منبع اصلی 12470Y/7200 ولت و 240/120 ولت ثانویه ارائه می دهد.طراحی شده برای نصب در فضای باز، دارای خنک کننده خود خنک کننده KNAN ، عایق کلاس E (120 ° C) ، افزایش دمای 65 ° C و مطابق با استانداردهای DOE 2016 و ANSI / IEEE است.
چرا ما رو انتخاب کردي؟
1ترانسفورماتور تک فازی وینلی دارای گواهینامه UL / cUL است ، با ظرفیت 10-333KVA و ولتاژ تا 34.5KV
2محصولات مطابق با استانداردهای متعدد طراحی شده اند و با DOE 2016 ، IEEE ، ANSI ، CSA ، IEC ، NEMA و سایر استانداردها مطابقت دارند یا حتی از آنها فراتر می روند.
3ظرفیت تحویل ماهانه بیش از 800 واحد است و تحویل سریع می تواند در عرض 4 هفته به دست آید.
داده های اصلی
| نوع ترانسفورماتور | از نوع II، با کمربند نصب شده |
| فاز | فاز تک |
| ظرفیت | 100 کیلو وات |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| گروه بردار | ۲۶ |
| ولتاژ اولیه | 12470GrdY/7200 |
| ولتاژ ثانویه | 240/120 ولت (L-N-L) |
| فازور ثانویه | دو خط پیچ و تاب تک فاز |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | E |
| کلاس خنک کننده | KNAN |
| استانداردهای کارایی | مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE |
| رتبه بندی فاکتور K (تخفیف هارمونیک) | K-1 (استانداردی) |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| کارایی | 99.00% |
| بدون از دست دادن بار (در وات) * | +/- 270W |
| از دست دادن بار (در وات) * | +/- 1,100W |
نقشه های فنی
ساخته شده با پیچ و تاب مس، مایع عایق کننده استر روغن گیاهی طبیعی زیست تخریب پذیر، دسترسی جلو 5 موقعیت تغییر نل، حفاظت اولیه به صورت تیغ سوزنی با پیوندهای عایق،و یک گیرنده ولتاژ بالا. پایان های قوی، دستگاه کاهش فشار، اندازه گیری آنالوگ، و یک سطح صوتی آرام 51 دبیای آن را برای استفاده قابل اعتماد و سازگار با محیط زیست ایده آل می کند.
ویژگی های اختیاری و لوازم جانبی
1انتخاب گسترده ای از بهره وری طراحی برای پاسخگویی به برنامه های کاربردی خاص مشتری و الزامات حداقل جدید DOE
2. ولتاژ بالا بدون تغییر فشار
3. دو ولتاژ درجه بندی بالا (به همراه نل ها در دسترس نیست)
4مخزن و کابینت فولاد ضد زنگ کامل یا ترکیبی از اجزای فولاد نرم و فولاد ضد زنگ
5. ولتاژ بالا، بار توقف 2 موقعیت یا قطعات سوئیچ
6گزینه ها و ترکیبات متعدد فیوز، از جمله فیوز اخراج داخلی و خارجی در سری با پیوند جداسازی یا فیوز محدود کننده جریان محدوده جزئی
تمام ترانسفورماتورها به طور دقیق مطابق با آخرین تجدید نظر ANSI®، IEEE®، NEMA مورد آزمایش قرار می گیرند.
مشخصات
| Sمشخصات ترانسفورمور نصب شده بر روی پد | ||||||||
| رتبه بندی | ولتاژ بالا ((kV) | هيچ از دست دادن بار | در بار از دست دادن | ارتفاع | عمق | عرض | وزن روغن ((کیلوگرم) | وزن کل ((kg) |
| (kVA) | (ملی متر) | (ملی متر) | (ملی متر) | |||||
| 15 کلووا | 34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 کلووا | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 کلووا | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 کلووا | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| ۷۵ کیلووایت | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 کلووا | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| ۱۶۷ کیلو وات | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| ۲۵۰ کیلو وات | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
|
