ترانسفورماتور 25kva Single Phase Pad Mounted 316 SS FR3 13800v تا 120v ترانسفورماتورهای طبقه پایین توزیع برق ULCertified

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

ترانسفورماتور 25kva Single Phase Pad Mounted 316 SS FR3 13800v تا 120v ترانسفورماتورهای طبقه پایین توزیع برق ULCertified

نام تجاری:	WINLEY
شماره مدل:	ZGD-75/34.5
مقدار تولیدی:	1 دور
قیمت:	$1000-$10000
جزئیات بسته بندی:	تخته سه لا
شرایط پرداخت:	t/t

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL, ISO

ظرفیت:

25KVA

ولتاژ اصلی:

13800 ولت

ولتاژ ثانویه:

120/240 ولت

روش خنک کننده:

کنگره

بسامد:

60 هرتز

مواد سیم پیچ:

ماده مخزن:

316 فولاد ضد زنگ

استاندارد (های) کارآیی:

استانداردهای DOE 2016 استانداردهای CSA ANSI IEEE

قابلیت ارائه:

1000set/ماه

برجسته کردن:

ترانسفورماتور تک فاز 25kva,ترانسفورماتور FR3 از جنس استیل ضد زنگ 316,ترانسفورماتور کاهنده ولتاژ دارای گواهی UL

316 stainless steel FR3 transformer

UL certified step-down power transformer

توضیحات محصول

ترانسفورماتور نصب شده روی پد تک فاز 25 کیلو ولت آمپر 316 SS FR3 13800 ولت به 120 ولت دارای گواهی ULCertified، ترانسفورماتورهای کاهنده ولتاژ توزیع برق

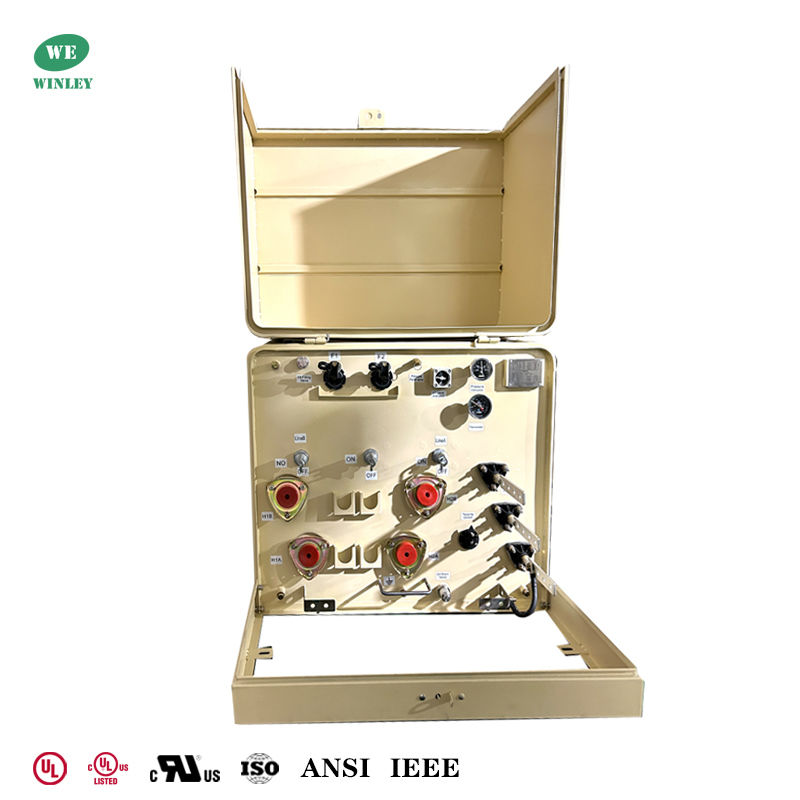

این ترانسفورماتور نصب شده روی پد تک فاز 25 کیلو ولت آمپر، برق تک فاز را با ورودی 13800 ولت Δ و خروجی 240/120 ولت فراهم می کند. این ترانسفورماتور که با مایع پر شده و خود خنک شونده (KNAN) است، با استانداردهای DOE 2016 و ANSI/IEEE مطابقت دارد و با سیم پیچ های مسی و محفظه فولادی ضد زنگ 316 ساخته شده است.

ترانسفورماتور 25kva Single Phase Pad Mounted 316 SS FR3 13800v تا 120v ترانسفورماتورهای طبقه پایین توزیع برق ULCertified 0

چرا ما را انتخاب کنید

ترانسفورماتورهای تک فاز دارای گواهی UL/cUL وینلی از 10 تا 333 کیلو ولت آمپر با ولتاژ تا 34.5 کیلو ولت، طراحی شده اند تا استانداردهای DOE 2016، IEEE، ANSI، CSA، IEC، NEMA و سایر استانداردها را برآورده کنند یا از آنها فراتر روند و از ظرفیت تولید ماهانه بیش از 800 واحد با تحویل سریع در عرض 4 هفته بهره مند شوند. ترانسفورماتور نصب شده روی پد تک فاز وینلی کاربردهای متعددی در ایالات متحده و کانادا دارد.

ترانسفورماتور 25kva Single Phase Pad Mounted 316 SS FR3 13800v تا 120v ترانسفورماتورهای طبقه پایین توزیع برق ULCertified 1

داده های اصلی

پیکربندی ترانسفورماتور	نصب شده روی پد پر از مایع
نوع تغذیه ترانسفورماتور	تغذیه حلقه ای
فاز	تک فاز
ظرفیت	25
گروه برداری	II6
ولتاژ اولیه	13800 ولت
ولتاژ ثانویه	240/120 ولت (L-N-L)
فازور ثانویه	سیم پیچ دوگانه تک فاز
فرکانس	60 هرتز
افزایش دما	65 درجه سانتیگراد
کلاس خنک کننده	KNAN; خود خنک شونده
استانداردهای راندمان	با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای ANSI/IEEE مطابقت دارد
جنس سیم پیچ	مس
دمای محیط	40 درجه سانتیگراد
سطح صدا	48 دسی بل
ارتفاع (ارتفاع)	3300 فوت (1000 متر) بالاتر از سطح دریا
جنس هسته	فولاد
جنس مخزن	فولاد ضد زنگ 316
ابعاد*	38 اینچ عرض x 39 اینچ عمق x 33 اینچ ارتفاع
وزن*	1150 پوند

نقشه

ترانسفورماتور 25kva Single Phase Pad Mounted 316 SS FR3 13800v تا 120v ترانسفورماتورهای طبقه پایین توزیع برق ULCertified 3

ویژگی های ترانسفورماتور

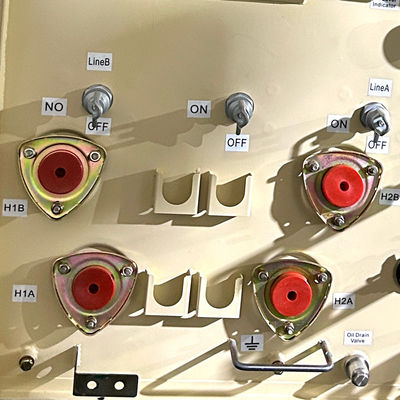

این ترانسفورماتور نصب شده روی پد 25 کیلو ولت آمپر دارای ورودی 13800 ولت دلتا (کلاس 15 کیلو ولت، 95 کیلو ولت BIL) و خروجی تک فاز با سیم پیچ دوگانه 240/120 ولت (L–N–L، 30 کیلو ولت BIL) است. این ترانسفورماتور مجهز به (3) کلید قطع بار 2 حالته برای افزایش ایمنی عملیاتی و انعطاف پذیری در مدیریت بار است.

ترانسفورماتور 25kva Single Phase Pad Mounted 316 SS FR3 13800v تا 120v ترانسفورماتورهای طبقه پایین توزیع برق ULCertified 4

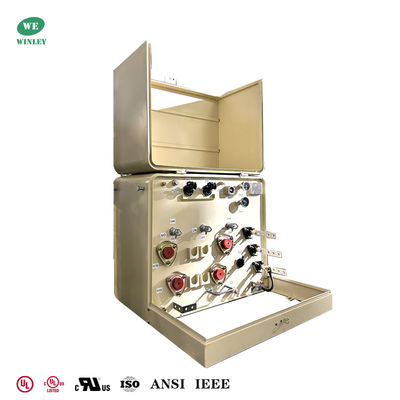

این ترانسفورماتور نصب شده روی پد 25 کیلو ولت آمپر دارای اجزای محفظه ای مقاوم و مقاوم در برابر خوردگی است که مخزن آن از فولاد ضد زنگ 316 ساخته شده است و هم کابینت و هم پلت فرم پایه از فولاد ضد زنگ 316 ساخته شده اند. این مواد فولادی ضد زنگ با کیفیت بالا اطمینان می دهند که (محفظه بیرونی) ترانسفورماتور دوام و مقاومت در برابر آب و هوا را نشان می دهد و آن را برای نصب در فضای باز و عملکرد طولانی مدت در شرایط محیطی مختلف مناسب می کند.

ترانسفورماتور 25kva Single Phase Pad Mounted 316 SS FR3 13800v تا 120v ترانسفورماتورهای طبقه پایین توزیع برق ULCertified 5

مشخصات

Sمشخصات ترانسفورماتور نصب شده روی پد تک فاز
رتبه بندی	ولتاژ بالا (کیلو ولت)	تلفات بدون بار	تلفات در بار	ارتفاع	عمق	عرض	وزن روغن (کیلوگرم)	وزن کل (کیلوگرم)
(کیلو ولت آمپر)	ولتاژ بالا (کیلو ولت)	تلفات بدون بار	تلفات در بار	(میلی متر)	(میلی متر)	(میلی متر)	وزن روغن (کیلوگرم)	وزن کل (کیلوگرم)
15 کیلو ولت آمپر	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 or others	50	195	840	740	610	45	294
25 کیلو ولت آمپر		80	290	840	740	610	68	362
37.5 کیلو ولت آمپر		106	360	840	760	610	75	476
50 کیلو ولت آمپر		135	500	840	810	610	93	553
75 کیلو ولت آمپر		190	650	840	860	610	132	672
100 کیلو ولت آمپر		280	1010	910	1200	965	230	714
167 کیلو ولت آمپر		435	1530	1000	1200	965	265	913
250 کیلو ولت آمپر		550	2230	1250	1300	1430	325	1106

فرآیند تولید

ترانسفورماتور 25kva Single Phase Pad Mounted 316 SS FR3 13800v تا 120v ترانسفورماتورهای طبقه پایین توزیع برق ULCertified 6

ترانسفورماتور 25kva Single Phase Pad Mounted 316 SS FR3 13800v تا 120v ترانسفورماتورهای طبقه پایین توزیع برق ULCertified 7

سوالات متداول

1. س: آیا می توانم سفارش نمونه داشته باشم؟

پاسخ: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان تحویل چقدر است؟

پاسخ: زمان تولید انبوه 15-25 روز.

3. س: گارانتی چقدر است؟

پاسخ: 24 ماه از B/L. اگر مشکلی در لوازم جانبی وجود داشته باشد، فقط عکس های لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان ارائه خواهیم داد. با توجه به تعداد محصولات، ما لوازم جانبی آسیب دیده را به صورت رایگان ارائه خواهیم داد. در صورت نیاز می توانیم پشتیبانی فنی نیز ارائه دهیم.

4. س: آیا OEM/ODM در دسترس است؟

پاسخ: بله، هست! ما تولید کننده ای با تیم تحقیق و توسعه خودمان هستیم، می توانیم محصولات را با توجه به نقشه یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

الف. رنگ سفارشی و عملکرد ویژه.

ب. جعبه سفارشی.

ج. چاپ لوگوی مشتری.

د. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و تولید آنها کمک کنیم. خدمات سفارشی فوق باید قبل از تولید تایید شود.

5. س: چگونه کیفیت محصولات را کنترل کنیم؟

پاسخ: شرکت ما دارای فناوری اصلی است، انواع محصولات دارای گواهی CE هستند. ما مهندسین حرفه ای داریم. از کارگران به شدت خواسته می شود که محصولات را طبق نقشه ها بسازند. هر فرآیند دارای مربیان فنی است. ناظران QC به طور منظم تولید را بازرسی می کنند. ما در طول تولید آزمایشات عملکرد محصول و آزمایشات جامع کیفیت را پس از تکمیل محصولات انجام خواهیم داد.
