جزئیات محصولات

خونه > محصولات >

ترانسفورماتور پایه دار

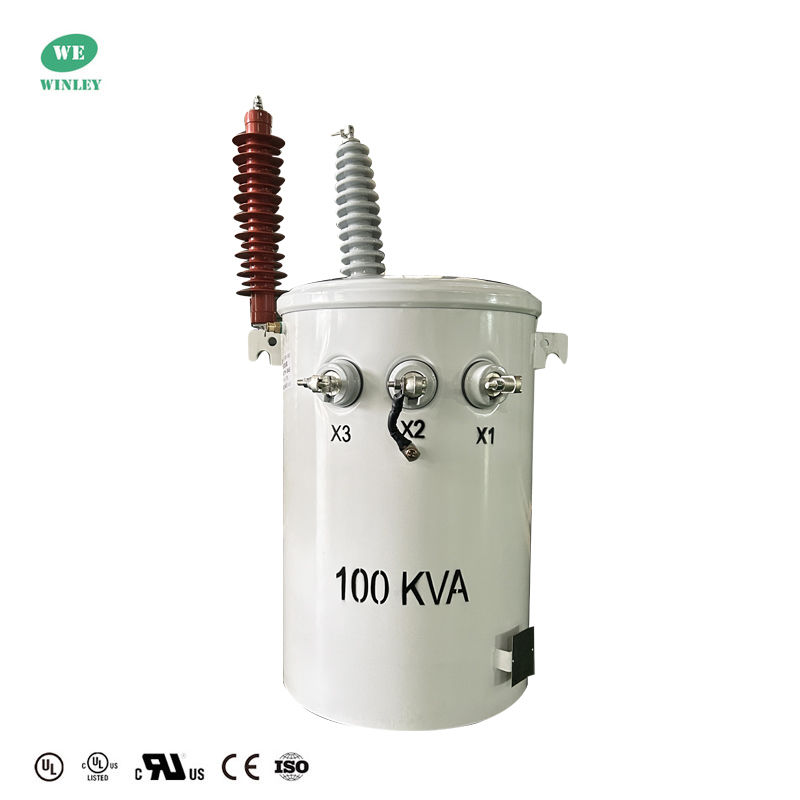

100KVA قطب نصب شده ترانسفورماتور توزیع بالا تک فاز روغن غوطه ور 13800V تا 120V

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

100KVA قطب نصب شده ترانسفورماتور توزیع بالا تک فاز روغن غوطه ور 13800V تا 120V

نام تجاری:	WINLEY
شماره مدل:	D-100/13.8
مقدار تولیدی:	1unit
قیمت:	$1000-$10000
جزئیات بسته بندی:	Plywood case
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

CHINA

گواهی:

UL/cUL, CE, ISO

Type:

Pole Mount Distribution Transformer

phase:

Single

Capacity:

100KVA

Primary Voltage:

13800GrdY/7968

Secondary Voltage:

120/240V

Frequency Rise:

50/60Hz

Insulation Rating:

Class E Insulation

Efficiency Standard(s):

Meets DOE 2016 Standards, Meets ANSI/IEEE Standards

Supply Ability:

1000set/month

برجسته کردن:

ترانسفورماتور 100KVA,ترانسفورماتور غوطه ور شده در روغن تک فاز,ترانسفورماتور توزیع 13800 ولت به 120 ولت

single phase oil immersed transformer

13800V to 120V distribution transformer

توضیحات محصول

100KVA قطب نصب شده ترانسفورماتور توزیع بالا تک فاز روغن غوطه ور 13800V تا 120V

ترانسفورماتورهای WINLEY دارای گواهینامه UL/cUL، ظرفیت 10 تا 333 kVA را ارائه می دهند و از استانداردهای ANSI، IEEE، CSA، IEC60076 فراتر می روند.ما پشتیبانی فنی کامل را ارائه می دهیم و در سراسر جهان به آمریکای شمالی / جنوبی و آسیای جنوب شرقی صادر می کنیمطراحی های ایمن، پایدار و کارآمد ما هزینه های عملیاتی را برای راه حل های انرژی قابل اعتماد کاهش می دهد.

100KVA قطب نصب شده ترانسفورماتور توزیع بالا تک فاز روغن غوطه ور 13800V تا 120V 0

داده های اصلی

نوع ترانسفورماتور	ترانسفورماتور توزیع هوایی، نوع معمولی
پیکربندی ترانسفورم	قطب پر از مایع نصب شده
فاز	فاز تک
ظرفیت	100 کیلو وات
ولتاژ اولیه	13800GrdY/7968
ولتاژ ثانویه	120/240 ولت (L-N-L)
فازور ثانویه	دو خط پیچ و تاب تک فاز
BIL ثانویه	30 کیلو ولت
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	ONAN؛ خود خنک کننده
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	50dBA

نقاشی

100KVA قطب نصب شده ترانسفورماتور توزیع بالا تک فاز روغن غوطه ور 13800V تا 120V 3

ویژگی

طراحی با هزینه موثر
بهره وری بالا و سطح کم سر و صدا
قابلیت دو ولتاژ
پوشش با استاندارد IEEE C57 مطابقت دارد یا از آن فراتر می رود
مهر و موم عالی برای محافظت در برابر عوامل محیطی
باف های ولتاژ پایین از نوع پلیمر
باف های ولتاژ بالا از نوع پورسلین
پوشش مناسب یا بش های ولتاژ نصب شده در کنار
قطعات از نوع اسپد یا کلیمپ
سازگار با روغن معدنی و روغن گیاهی زیست تخریب پذیر به عنوان روغن عایق
ارائه براکت گیرنده افزایش انرژی، با براکت های در دسترس در صورت نیاز

100KVA قطب نصب شده ترانسفورماتور توزیع بالا تک فاز روغن غوطه ور 13800V تا 120V 4

مشخصات

10kva-333kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
	ولتاژ ((v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8 تا 8 درصد	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

فرآیند تولید

100KVA قطب نصب شده ترانسفورماتور توزیع بالا تک فاز روغن غوطه ور 13800V تا 120V 5

100KVA قطب نصب شده ترانسفورماتور توزیع بالا تک فاز روغن غوطه ور 13800V تا 120V 6

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
