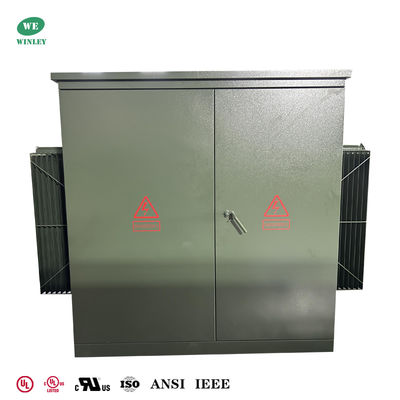

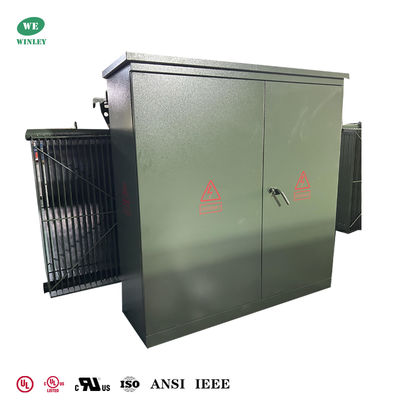

ترانسفورماتور نصب شده روی پد سه فاز دارای گواهی UL/CUL 3750KVA 12.47KV تا 480V برای توزیع برق ولتاژ متوسط

چرا ما را انتخاب کنید

به عنوان یک تولید کننده پیشرو ترانسفورماتورهای نصب شده روی پد، WINLEY واحدهای با عملکرد بالا با ولتاژ تا 34.5 کیلو ولت و رتبه بندی تا 5.5 مگا ولت آمپر ارائه می دهد. ترانسفورماتورهای دارای گواهی UL/cUL ما، معیارهای کیفیت سختگیرانه را برآورده می کنند و از قابلیت اطمینان و انطباق با استانداردهای جهانی اطمینان حاصل می کنند. با تخصص عمیق در پروژه های آمریکای شمالی، ما در الزامات ANSI/IEEE، CSA، DOE و NEMA، همراه با مقررات محلی، تخصص داریم و راه حل های متناسب با نیازهای مختلف توزیع برق را ارائه می دهیم.

داده های اصلی

نقشه های فنی

ویژگی های استاندارد

• عملکرد 60 هرتز.
• افزایش متوسط سیم پیچ 65 درجه سانتیگراد.
• آرایش های تغذیه شعاعی و حلقه ای.
• نوع ترمینال های HV جلو مرده و زنده.
• HV BIL 45 – 150 کیلو ولت (جلو مرده) 200 کیلو ولت (جلو زنده).
• LV BIL 30 – 60 کیلو ولت.
• قفل سه نقطه ای درب ولتاژ پایین.
• درب ولتاژ بالا، که فقط پس از باز شدن درب ولتاژ پایین قابل باز شدن است.
• پارتیشن فولادی صلب.
• مخزن ترانسفورماتور از پوشش تا پایه جوش داده شده است.
• پلاک دائمی.
• یک اینچ NPT لوله پرکننده.
• پدهای زمین مخزن ANSI.
• یک اینچ شیر تخلیه و نمونه بردار.
• شیر تخلیه فشار اتوماتیک (35 SCFM).
• تعویض کننده ضربه با (2) 2.5٪ ضربه های ظرفیت کامل بالاتر و پایین تر از اسمی.
• یک 10”x18” (یا 14”x25”) سوراخ دستی در پوشش مخزن ترانسفورماتور.
• رنگ سبز زیتونی (Munsell 7GY 3.29/1.5).
• طراحی، ساخت و آزمایش شده مطابق با

عملکرد ترانسفورماتور نصب شده روی پد سه فاز

• ایمن و قابل اعتماد: آنها از حفاظت عایق کارآمد و تجهیزات اتلاف حرارت استفاده می کنند، با یک ساختار کابینت کابل با طراحی خوب که ایمنی و قابلیت اطمینان را تضمین می کند. آنها دارای ظرفیت اضافه بار قوی هستند که امکان اضافه بار 2 برابری به مدت 2 ساعت و اضافه بار 1.6 برابری به مدت 7 ساعت را بدون تأثیر بر طول عمر آنها فراهم می کند.
• اتصالات راحت: استفاده از دوشاخه های آرنج، اتصال کابل های ورودی ولتاژ بالا را آسان می کند و امکان عملیات پلاگین و پلاگین را تحت قدرت فراهم می کند.
• قابلیت دفاعی قوی: آنها می توانند به طور موثر در برابر اوج های ولتاژ آنی مقاومت کنند و از تجهیزات برق در برابر آسیب محافظت کنند. آنها همچنین دارای حفاظت فیوز دوگانه هستند:
• فیوز درج (BAY-o-NET): یک فیوز دوگانه حساس (دما و جریان) که در برابر خطاهای اتصال کوتاه در سمت ثانویه محافظت می کند.
• فیوز حفاظت محدود کننده جریان پشتیبان (ELSP): در برابر خطاهای داخل ترانسفورماتور و سمت ولتاژ بالا محافظت می کند.
• منبع تغذیه انعطاف پذیر: آنها می توانند از نوع ترمینال یا نوع شبکه حلقه ای باشند و به یک ترانسفورماتور اجازه می دهند تا برق را به دیگری تامین کند و فاصله و قابلیت اطمینان منبع تغذیه را افزایش دهد.
• صرفه جویی در انرژی و حفاظت از محیط زیست: با در نظر گرفتن راندمان انرژی و حفاظت از محیط زیست طراحی شده است.

مشخصات

فرآیند تولید

سوالات متداول

1. س: آیا می توانم سفارش نمونه داشته باشم؟

پاسخ: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان تحویل چقدر است؟

پاسخ: زمان تولید انبوه 15-25 روز.

3. س: گارانتی چقدر است؟

پاسخ: 24 ماه از B/L. اگر مشکلی در لوازم جانبی وجود داشته باشد، فقط عکس های لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان ارائه خواهیم داد. با توجه به تعداد محصولات، ما لوازم جانبی به راحتی آسیب دیده را به صورت رایگان ارائه خواهیم داد. در صورت نیاز می توانیم پشتیبانی فنی نیز ارائه دهیم.

4. س: آیا OEM/ODM در دسترس است؟

پاسخ: بله، هست! ما تولید کننده ای با تیم تحقیق و توسعه خودمان هستیم، می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

الف. رنگ سفارشی و عملکرد ویژه.

ب. جعبه سفارشی.

ج. لوگوی مشتری را چاپ کنید.

د. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و تولید آنها کمک کنیم. خدمات سفارشی فوق باید قبل از تولید تایید شود.

5. س: چگونه کیفیت محصولات را کنترل کنیم؟

پاسخ: شرکت ما دارای فناوری اصلی است، انواع محصولات دارای گواهی CE هستند. ما مهندسین حرفه ای داریم. از کارگران به شدت خواسته می شود که محصولات را مطابق با نقشه ها بسازند. هر فرآیند دارای مربیان فنی است. ناظران QC به طور منظم تولید را بازرسی می کنند. ما در طول تولید آزمایشات عملکرد محصول و آزمایشات جامع کیفیت را در هنگام تکمیل محصولات انجام خواهیم داد.
