ترانسفورماتور سه فاز نصب شده
>

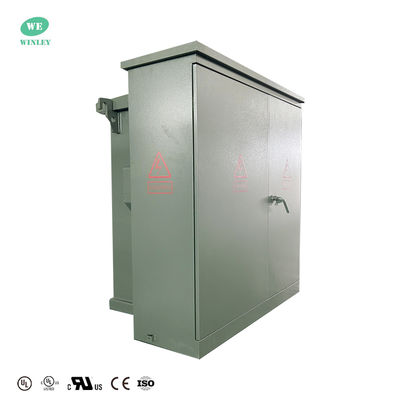

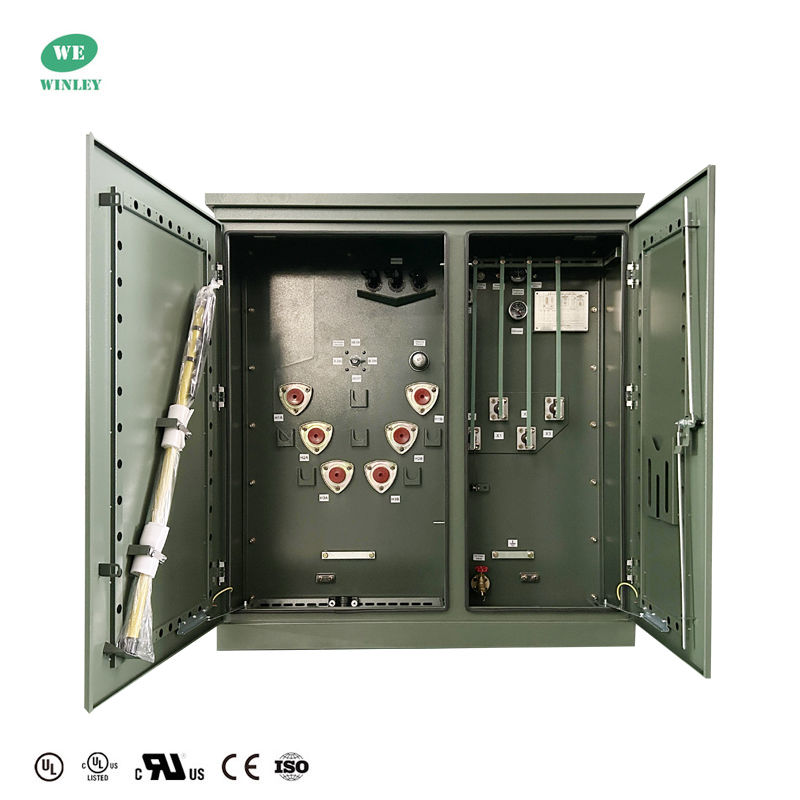

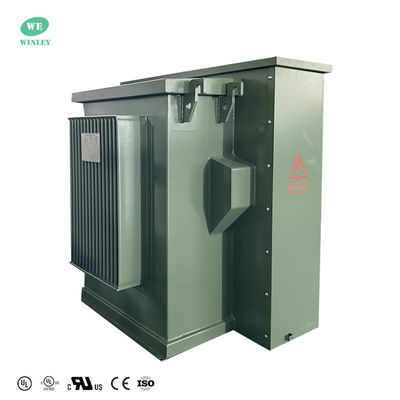

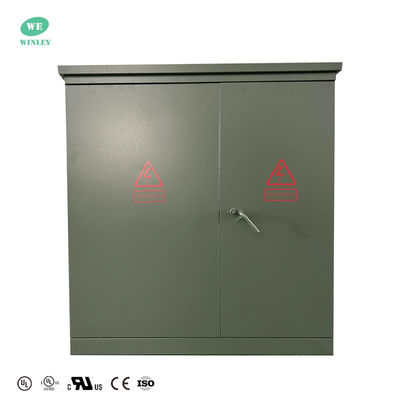

ترانسفورماتور نصب شده روی پد سه فاز 150 کیلو ولت آمپر دارای گواهی UL، توزیع غوطه ور در روغن، 12.470 ولت به 480 ولت، مطابق با استانداردهای ANSI IEEE CSA DOE2016

ترانسفورماتور نصب شده روی پد سه فاز 150 کیلو ولت آمپر دارای گواهی UL، توزیع غوطه ور در روغن، 12.470 ولت به 480 ولت، مطابق با استانداردهای ANSI IEEE CSA DOE2016

نام تجاری: WINLEY
شماره مدل: ZGS-150/12.47
مقدار تولیدی: 1 واحد
قیمت: $5000-$150000
جزئیات بسته بندی: جعبه چوبی
شرایط پرداخت: T/T
اطلاعات دقیق
محل منبع:
چین
گواهی:
UL/cUL,CE,ISO
نوع:
پد نصب شده است
نوع خوراک:
خوراک حلقه
ولتاژ اولیه:
12470 ولت
ولتاژ ثانویه:
480Y/277
رتبه بندی عایق:
کلاس E عایق بندی - 120°C، 248°F
مواد:
مس
گروه بردار:
YnYn0
صدور گواهینامه UL/CUL:
UL-US-2431836-0، UL-CA-2423202-0
قابلیت ارائه:
1000 مجموعه در ماه
برجسته کردن:

ترانسفورماتور سه فاز 150kva,ترانسفورماتور سه فاز نصب شده

,

Three Phase Pad Mounted Transformer

توضیحات محصول

ترانسفورماتور نصب شده روی پد سه فاز 150 کیلو ولت آمپر دارای گواهی UL/cUL، توزیع روغن غوطه ور 12.470 ولت تا 480 ولت مطابق با استانداردهای ANSI IEEE CSA DOE2016





ترانسفورماتور ترکیبی سری ZGS11 یک نوع نوآورانه از تجهیزات توزیع برق است که معمولاً به عنوان ترانسفورماتور جعبه ای آمریکایی شناخته می شود. این ترانسفورماتور یک کلید ولتاژ بالا، فیوز پلاگین و فیوز محدود کننده جریان فشار قوی را در داخل ترانسفورماتور ادغام می کند، با عایق روغن معدنی و خنک کننده برای افزایش ایمنی و عملکرد. این ترانسفورماتور با ساختار جمع و جور و منطقی خود، فضای کمی را اشغال می کند، نصب انعطاف پذیری دارد و عملکرد آسانی را ارائه می دهد و آن را به ویژه برای مراکز بار شهری و شبکه های شهری مناسب می کند. با کاهش مصرف انرژی و بهبود کیفیت منبع تغذیه، سری ZGS11 به طور گسترده در جوامع مسکونی، امکانات عمومی، سایت های صنعتی و شرکت های معدنی در سراسر کشور مورد استفاده قرار گرفته است.



ترانسفورماتور نصب شده روی پد سه فاز 150 کیلو ولت آمپر دارای گواهی UL، توزیع غوطه ور در روغن، 12.470 ولت به 480 ولت، مطابق با استانداردهای ANSI IEEE CSA DOE2016 0



چرا ما را انتخاب کنید



  • WINLEY طیف کاملی از ترانسفورماتورهای نصب شده روی پد سه فاز با ظرفیت 45 کیلو ولت آمپر تا 5500 کیلو ولت آمپر و ولتاژ تا 34.5 کیلو ولت تولید می کند. محصولات با استانداردهای DOE 2016، IEEE/ANSI، CSA، IEC، NEMA و غیره مطابقت دارند یا حتی از آنها فراتر می روند.
  • ترانسفورماتور نصب شده روی پد سه فاز تولید شده توسط WINLEY گواهینامه UL/cUL را دریافت کرده است (شماره گواهی: UL-US-2431836-0، UL-CA-2423202-0) و می تواند برای UL (مجوز شریک) با توجه به نیاز مشتری درخواست دهد.
  • محصولات ما به آمریکای شمالی، آمریکای جنوبی، فیلیپین و سایر نقاط در مقادیر زیاد صادر می شود. ما تجربه غنی در طراحی و تولید، خدمات پس از فروش حرفه ای و قابل اعتماد داریم و می توانیم کالاها را به سرعت در عرض 7-35 روز تحویل دهیم.



ترانسفورماتور نصب شده روی پد سه فاز 150 کیلو ولت آمپر دارای گواهی UL، توزیع غوطه ور در روغن، 12.470 ولت به 480 ولت، مطابق با استانداردهای ANSI IEEE CSA DOE2016 1



داده های اصلی



نوع ترانسفورماتور نصب شده روی پد پر از مایع
نوع تغذیه ترانسفورماتور تغذیه حلقه ای
فاز سه فاز
ظرفیت 150 کیلو ولت آمپر
گروه برداری YNyn0
ولتاژ اولیه 12470Y/7200
ولتاژ ثانویه 480Y/277
فرکانس 60 هرتز
افزایش دما 65 درجه سانتیگراد
رتبه عایق E
کلاس خنک کننده ONAN
روش حفاظت از جریان بیش از حد اولیه فیوزدار، غوطه ور در روغن
استانداردهای راندمان مطابق با استانداردهای DOE 2016، مطابق با استانداردهای CSA، مطابق با استانداردهای ANSI/IEEE
رتبه K-Factor (کاهش هارمونیک) K-1 (استاندارد)
جنس سیم پیچ مس
رتبه دمای محیط 40 درجه سانتیگراد
محدوده دمای عملیاتی محیط -40 درجه سانتیگراد تا +40 درجه سانتیگراد (-50 درجه فارنهایت تا +104 درجه فارنهایت)
سطح صدا 50 دسی بل
راندمان % 99.05%



نقشه های فنی



ترانسفورماتور نصب شده روی پد سه فاز 150 کیلو ولت آمپر دارای گواهی UL، توزیع غوطه ور در روغن، 12.470 ولت به 480 ولت، مطابق با استانداردهای ANSI IEEE CSA DOE2016 2



مشخصات



توان نامی
(کیلو ولت آمپر)
ولتاژ بالا
(کیلو ولت)
ولتاژ پایین
(ولت)
تلفات بدون بار
(وات)
تلفات بارداری
(وات)
ارتفاع
(میلی متر)
عمق
(میلی متر)
عرض
(میلی متر)
وزن
(کیلوگرم)
وزن
(پوند)
75 کیلو ولت آمپر 34.5 کیلو ولت
4.160 کیلو ولت
12.47 کیلو ولت
13.2 کیلو ولت
13.8 کیلو ولت
24940GrdY/14400
1247Grdy/7200
4160GrdY/2400
یا موارد دیگر
277 ولت
347 ولت
480 ولت
600 ولت
120/240 ولت
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645 1422
150 کیلو ولت آمپر 280 2200 1530 980 1510 989 2180
300 کیلو ولت آمپر 480 3650 1680 1080 1660 1415 3119
500 کیلو ولت آمپر 680 5100 1790 1160 1810 1905 4200
750 کیلو ولت آمپر 980 7500 2030 1300 2030 2755 6074
1000 کیلو ولت آمپر 1150 10300 1854 1549 1651 3235 7132
1500 کیلو ولت آمپر 1640 14500 2150 1570 2210 5835 12864
2000 کیلو ولت آمپر 2160 20645 2220 1600 2380 6430 14175
2500 کیلو ولت آمپر 2680 23786 2330 1650 3070 8865 19544
3000 کیلو ولت آمپر 3300 30300 2460 1850 3260 11300 24912
3735 کیلو ولت آمپر 4125 37875 2680 2060 4080 14400 31746



فرآیند تولید



ترانسفورماتور نصب شده روی پد سه فاز 150 کیلو ولت آمپر دارای گواهی UL، توزیع غوطه ور در روغن، 12.470 ولت به 480 ولت، مطابق با استانداردهای ANSI IEEE CSA DOE2016 3

ترانسفورماتور نصب شده روی پد سه فاز 150 کیلو ولت آمپر دارای گواهی UL، توزیع غوطه ور در روغن، 12.470 ولت به 480 ولت، مطابق با استانداردهای ANSI IEEE CSA DOE2016 4

ترانسفورماتور نصب شده روی پد سه فاز 150 کیلو ولت آمپر دارای گواهی UL، توزیع غوطه ور در روغن، 12.470 ولت به 480 ولت، مطابق با استانداردهای ANSI IEEE CSA DOE2016 5



سوالات متداول



1. س: آیا می توانم سفارش نمونه داشته باشم؟

پاسخ: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان تحویل چقدر است؟

پاسخ: زمان تولید انبوه 15-25 روز.

3. س: گارانتی چقدر است؟

پاسخ: 24 ماه از B/L. اگر مشکلی در لوازم جانبی وجود داشته باشد، فقط عکس های لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان ارائه خواهیم داد. با توجه به تعداد محصولات، ما لوازم جانبی آسیب دیده را به صورت رایگان ارائه خواهیم داد. در صورت نیاز می توانیم پشتیبانی فنی نیز ارائه دهیم.

4. س: آیا OEM/ODM در دسترس است؟

پاسخ: بله، هست! ما تولید کننده ای با تیم تحقیق و توسعه خودمان هستیم، می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

الف. رنگ سفارشی و عملکرد ویژه.

ب. جعبه سفارشی.

ج. چاپ لوگوی مشتری.

د. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و تولید آنها کمک کنیم. خدمات سفارشی فوق باید قبل از تولید تأیید شود.

5. س: چگونه کیفیت محصولات را کنترل کنیم؟

پاسخ: شرکت ما دارای فناوری اصلی است، انواع محصولات دارای گواهی CE هستند. ما مهندسین حرفه ای داریم. از کارگران به شدت خواسته می شود که محصولات را مطابق با نقشه ها بسازند. هر فرآیند دارای مربیان فنی است. ناظران QC به طور منظم تولید را بازرسی می کنند. ما در طول تولید آزمایشات عملکرد محصول و آزمایشات جامع کیفیت را در هنگام تکمیل محصولات انجام خواهیم داد.
