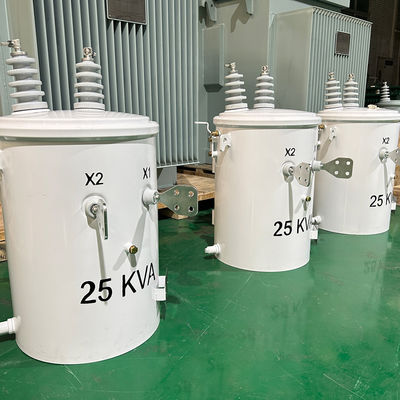

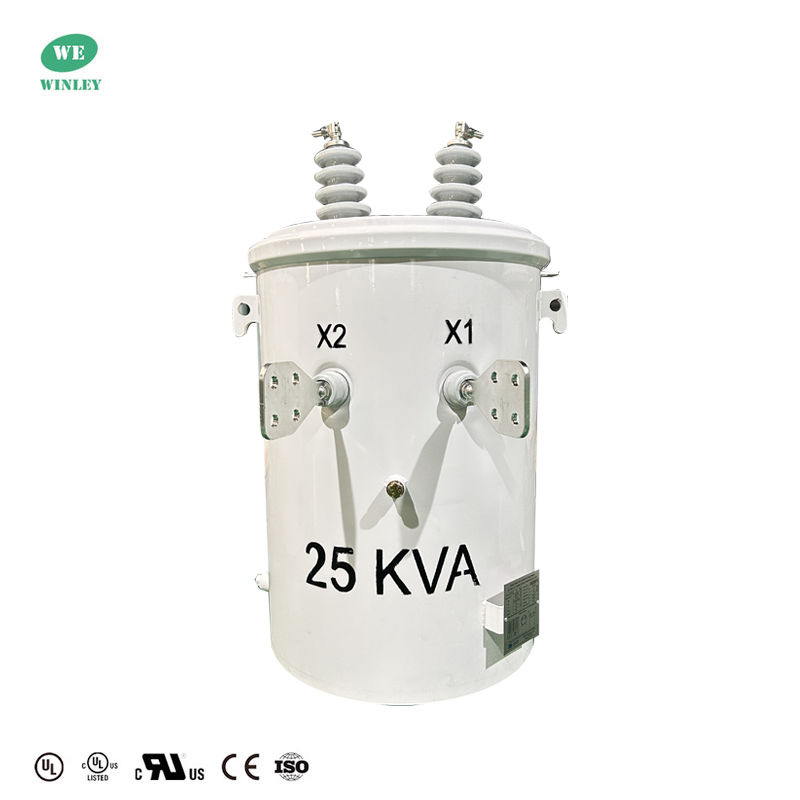

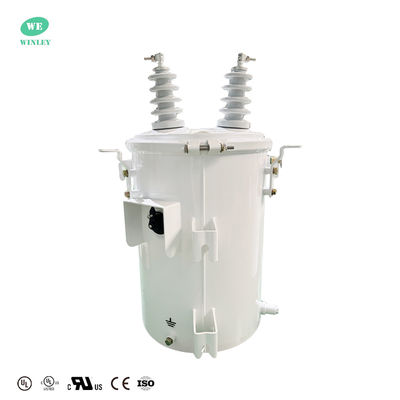

ترانسفورماتور نصب شده روی تیر UL Certification 25 Kva تک فاز توزیع برق هوایی ترانسفورماتور غوطه ور در روغن 12470V تا 480V ANSI IEEE

این ترانسفورماتور توزیع هوایی تک فاز 25 کیلو ولت آمپر با مایع پر شده و برای تحویل برق قابل اطمینان روی تیر نصب شده است. با ولتاژ اولیه 12470/7200 ولت و خروجی ثانویه 277/480 ولت کار می کند. این ترانسفورماتور دارای یک تغییر دهنده ضربه خارجی 5 موقعیتی، عایق کلاس E با درجه 120 درجه سانتیگراد و سیم پیچ های مسی با روغن غیر PCB FR-3 است. خود خنک شونده (KNAN) است، دارای یک مخزن فولادی با روکش بادوام و روکش اپوکسی ضد آب و هوا است. طراحی شده برای مطابقت با استانداردهای DOE 2016 و ANSI/IEEE.

چرا ما را انتخاب کنید

1. ترانسفورماتورهای نصب شده روی تیر تولید شده توسط WINLEY گواهینامه UL/cUL را دریافت کرده اند، با ظرفیت های نامی از 10 کیلو ولت آمپر تا 333 کیلو ولت آمپر. محصولات با استانداردهای ANSI، IEEE، CSA، IEC60076 و سایر استانداردها مطابقت دارند یا حتی از آنها فراتر می روند.
2. از طریق طراحی الکتریکی بهینه شده، محصولات ما ایمن، پایدار و کارآمد هستند و به شما در صرفه جویی در هزینه های عملیاتی کمک می کنند.
3. محصولات ما به آمریکای شمالی، آمریکای مرکزی و جنوبی، آسیای جنوب شرقی و سایر بازارها در مقادیر زیاد صادر شده است. ما تجربه غنی داریم و می توانیم پشتیبانی و خدمات فنی جامع ارائه دهیم.

داده های اصلی

نقاشی

ویژگی استاندارد

• با استاندارد راندمان انرژی DOE مطابقت دارد یا از استانداردهای ANSI/IEEE و CSA فراتر می رود
• چشمک های بالابر
• پدهای نصب دستگیره

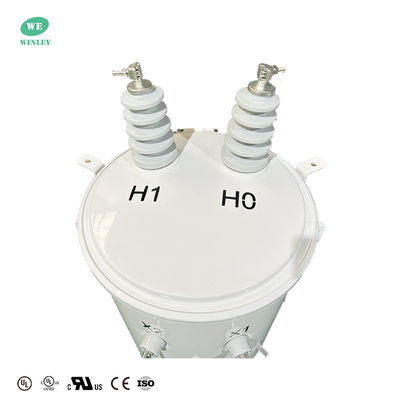

• پروسلین ولتاژ بالا نصب شده روی پوشش
• بوشینگ(ها) با ترمینال پیچ و مهره
• بوشینگ های ولتاژ پایین با ترمینال های پیچ و مهره
• نوار اتصال زمین خنثی ولتاژ پایین
• گوشواره های پشتیبانی ANSI (براکت های آویز) با پلاک حک شده لیزری روی براکت پایینی
• پوشش عایق پلی استر
• مونتاژ پوشش خود تهویه و آب بندی مجدد
• هسته
• کویل
• براکت های پشتیبانی مونتاژ هسته/کویل خط مرکزی
• سرب های ولتاژ پایین
• دوشاخه پرکننده روغن با تسمه زمین پوشش
• پد زمین مخزن

صنایع دستی کلیدی ترانسفورماتور نصب شده روی تیر

1. طراحی مدار مغناطیسی
شکل، اندازه، هیسترزیس و تلفات جریان گردابی هسته آهنی عوامل مهمی هستند که باید در نظر گرفته شوند. طراحی مناسب مدار مغناطیسی می تواند منجر به انتقال انرژی کارآمد و کاهش تلفات شود.

2. طراحی سیم پیچ
عواملی مانند تعداد دور، مواد سیم، عایق بین لایه ای و روش سیم کشی باید در طول فرآیند طراحی در نظر گرفته شوند. با پیاده سازی یک طراحی سیم پیچ برنامه ریزی شده، ترانسفورماتور می تواند به ظرفیت بار و قابلیت اطمینان بیشتری دست یابد.

3. انتخاب مواد عایق
انتخاب مواد عایق مناسب برای اطمینان از ایمنی و طول عمر بسیار مهم است. ضروری است که مواد عایق را انتخاب کنید که عملکرد عایق عالی، مقاومت در برابر دمای بالا، مقاومت در برابر شکست قوس و مقاومت در برابر رطوبت را ارائه می دهند.

4. پر کردن روغن خلاء
ترانسفورماتورهای تک فاز نصب شده روی تیر معمولاً از روش پر کردن روغن خلاء استفاده می کنند. این شامل تصفیه تراشه های ترانسفورماتور با خلاء، تزریق روغن عایق، از بین بردن حباب های هوا و آب بندی ترانسفورماتورها است. فرآیند روغن کاری خلاء مفید است زیرا عملکرد عایق و پایداری حرارتی ترانسفورماتور را افزایش می دهد و منجر به افزایش عمر مفید می شود.

5. عملیات حرارتی
خواص مکانیکی و استحکام ترانسفورماتورها را می توان از طریق عملیات حرارتی افزایش داد. این فرآیند ساختار سازمانی مواد را تغییر می دهد، سختی و مقاومت در برابر سایش آن را افزایش می دهد و در عین حال استرس و تغییر شکل را کاهش می دهد.

مشخصات فنی

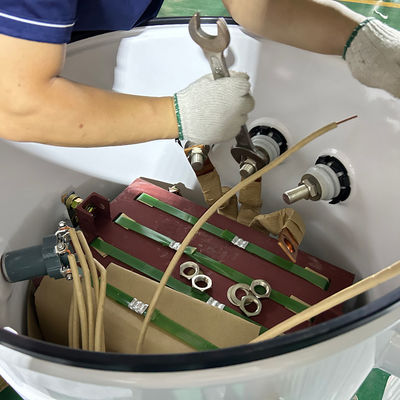

فرآیند تولید

سوالات متداول

1. س: آیا می توانم سفارش نمونه داشته باشم؟

پاسخ: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان تحویل چقدر است؟

پاسخ: زمان تولید انبوه 15-25 روز.

3. س: گارانتی چقدر است؟

پاسخ: 24 ماه از B/L. اگر مشکلی در لوازم جانبی وجود دارد، فقط عکس های لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان ارائه خواهیم داد. با توجه به تعداد محصولات، ما لوازم جانبی به راحتی آسیب دیده را به صورت رایگان ارائه خواهیم داد. در صورت نیاز می توانیم پشتیبانی فنی نیز ارائه دهیم.

4. س: آیا OEM/ODM در دسترس است؟

پاسخ: بله، هست! ما تولید کننده ای با تیم تحقیق و توسعه خودمان هستیم، می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

الف. رنگ سفارشی و عملکرد ویژه.

ب. جعبه سفارشی.

ج. چاپ لوگوی مشتری.

د. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و تولید آنها کمک کنیم. خدمات سفارشی فوق باید قبل از تولید تایید شود.

5. س: چگونه کیفیت محصولات را کنترل کنیم؟

پاسخ: شرکت ما صاحب فناوری اصلی است، انواع محصولات دارای گواهی CE هستند. ما مهندسین حرفه ای داریم. از کارگران به شدت خواسته می شود که محصولات را مطابق با نقشه ها بسازند. هر فرآیند دارای مربیان فنی است. ناظران QC به طور منظم تولید را بازرسی می کنند. ما در طول تولید آزمایشات عملکرد محصول و آزمایشات جامع کیفیت را در هنگام تکمیل محصولات انجام خواهیم داد.
