ترانسفورماتور نوع روغن
>
ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE

ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE

نام تجاری: WINLEY
شماره مدل: S-2500/25
مقدار تولیدی: 1 واحد
قیمت: $5000-$150000
جزئیات بسته بندی: جعبه چوبی
شرایط پرداخت: T/T
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE,ISO
نوع:
ترانسفورماتور قدرت فرعی ، نوع محافظه کار
ظرفیت:
2.5mva (2500kva)
ولتاژ اولیه:
24940 ولت
ولتاژ ثانویه:
480Y/277
کلاس خنک کننده:
KNAN/KNAF
مواد پیچ و خم:
مس
گروه بردار:
Dyn1
استاندارد(های) کارایی:
مطابق با استانداردهای ANSI/IEEE
قابلیت ارائه:
500 مجموعه در ماه
توضیحات محصول

2.5MVA ترانسفورماتور قدرت زیر ایستگاه نوع روغن غوطه ور شده قدم پایین 24940V تا 480V استانداردهای ANSI IEEE





این ترانسفورماتور برق ایستگاه فرعی یک نوع محافظ پر از مایع است که برای کاربردهای تغذیه رادیال سه فاز قابل اعتماد طراحی شده است. با ظرفیت 2.5 تا 3.1 MVA و یک گروه بردار DYN1این ترانسفورماتور با ولتاژ اولیه 24940 ولت (طبقه 25 کیلو ولت) با فازور دلتا و ولتاژ ثانویه 480 ولت/277 ولت (1.2kV کلاس) با یک پیکربندی کاملا خنثیاین دستگاه دارای BIL اصلی 110 kV و BIL ثانویه 30 kV است، در 60 Hz کار می کند و افزایش دمای 55 ° C را با عایق کلاس E برای 120 ° C حفظ می کند. کلاس خنک کننده KNAN / KNAF است.و آن را با استانداردهای کارایی ANSI/IEEE مطابقت دارد، اطمینان از عملکرد بالا و دوام در محیط های توزیع برق سخت.

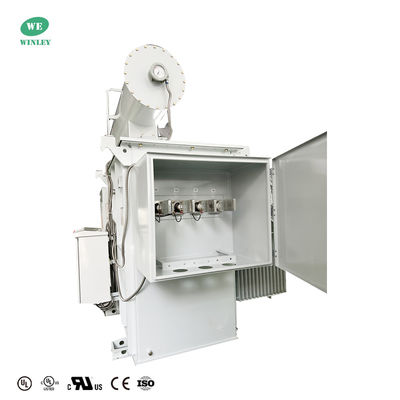

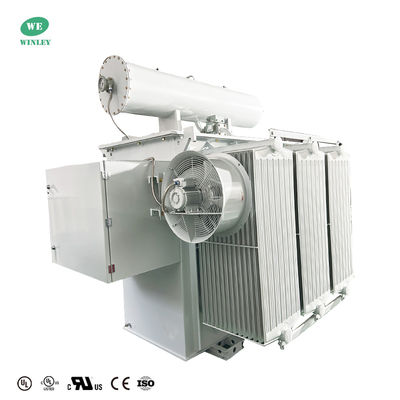

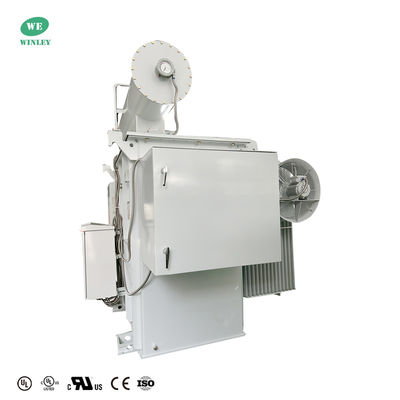

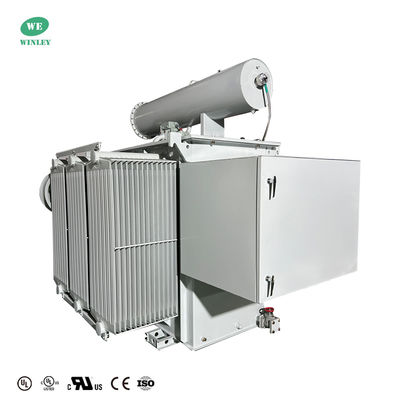

عکس های محصول



ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 0



ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 1



ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 2  ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 3



داده های اصلی



نوع ترانسفورماتور ترانسفورماتور قدرت زیر ایستگاه، نوع محافظ
پیکربندی ترانسفورم پد پر از مایع نصب شده
نوع تغذیه ترانسفورم تغذیه شعاعی
فاز سه مرحله
ظرفیت 2،500 KVA/ 3,100 KVA
گروه بردار DYN1
ولتاژ اولیه ۲۴۹۴۰ ولت
ولتاژ ثانویه 480Y/277
فرکانس ۶۰ هرتز
افزایش دما 55°C
درجه بندی عایق بندی E
کلاس خنک کننده KNAN/KNAF
استانداردهای کارایی با استانداردهای ANSI/IEEE مطابقت دارد
مواد پیچ و خم مس
درجه حرارت محیطی ۴۰ درجه سانتیگراد
محدوده دمای عملیاتی محیط -40°C تا +40°C (-50°F تا +104°F)



نقشه های فنی



ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 4



ویژگی های استاندارد



  • نوع محافظ، ترانسفورماتور پر از مایع و نصب شده بر روی پد
  • تغذیه رادیال سه فاز، پشتیبانی از استفاده از مرحله بالا و مرحله پایین
  • مخزن و کابینت فولادی با پوشش مقاوم در برابر آب و هوا
  • اندازه گیری های آنالوگ برای نظارت بر سطح روغن، دمای و فشار
  • کاهش فشار خودکار، رله Buchholz و نمونه گیری گاز شامل
  • خنک سازی هوایی اجباری با کنترل فن (خودکار / خاموش / دستی)
  • 5-موقعیت خارج از بار تغییر نل در سمت ولتاژ بالا، 2.5% گام
  • اتصال اصلی و ثانویه با ترمینال های NEMA H-Spade
  • پیچ و تاب های مس و هسته فولادی با گره
  • درب های ضد دستکاری و قفل شده با چوب گرم
  • کابینت سیم کشی ضد آب و هوا NEMA 3R، دارای درجه لرزه
  • طراحی شده برای کار در درجه -40 درجه سانتیگراد تا +40 درجه سانتیگراد، سر و صدا کم (65 دبیا)
  • مطابق با استانداردهای ایمنی و کارایی ANSI/IEEE، DOE، CSA، ASTM

ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 5          ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 6



ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 7   ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 8   ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 9



تست های کارخانه



  • آزمایش مقاومت پیچ
  • آزمایش مقاومت عایق
  • آزمون خطای نسبت ولتاژ
  • آزمایش مقاومت مدار کوتاه
  • آزمایش بدون بار از دست دادن (وات)
  • آزمون از دست دادن بار (واتاژ)
  • آزمون مقاومت در برابر ولتاژ محرک
  • آزمون مقاومت ولتاژ منبع جداگانه
  • آزمایش یکپارچگی فشار



مشخصات محصول



ظرفیت نامی ولتاژ بالا ولتاژ پایین نماد اتصال استقلال مدار کوتاه بدون از دست دادن بار از دست دادن بار ابعاد وزن
(kVA) (KV) (V)   (٪) (W) (W) -چيه؟(mm) (کیلوگرم)
800 4.16KV
12.47KV
13.2KV
13.8KV
24.94KV
34.5KV
یا دیگران
208/120 ولت
480/277 ولت
۶۰۰ ولت
1240 ولت
13200 ولت
13800 ولت
یا دیگران
داین1
. آره
Dyn11
D0
و11
یا دیگران
2.7
3.1
4.35
5.75
6
980 9350 1060*1500*1780 2050
1000 1160 11500 1085*1570*1800 2450
1250 1380 13900 1160*1610*1890 2900
1600 1660 16600 1190*1630*1950 3400
2000 2030 18300 1260*1700*2090 4100
2500 2450 19600 1150*2150*2250 4750
3000 3240 26500 1900*2600*2150 6500
5000 4500 27000 2500*2210*3180 9500
7500 7200 32000 3660*3100*5100 13600
10000 8500 35500 3830*2640*2216 15800



چرا ما را انتخاب کنید؟



WINLEY Electric یک خط کامل از ترانسفورماتورهای توزیع پر از مایع را ارائه می دهد که با استانداردهای فعلی ANSI، IEEE، CSA، AS، DOE مطابقت دارد.برای ولتاژ بالا تا 44 کیلو ولت و امتیازات تا 20 MVA. وینلی گواهینامه UL / cUL را به دست آورده است (شماره گواهینامه: UL-US-2431836-0 ، UL-CA-2423202-0) ، و می تواند با توجه به نیازهای مشتری برای UL (اختیار شریک) درخواست کند.



ترانسفورماتور قدرت پست 2.5 مگاولت آمپر، نوع محافظ روغن، کاهنده ولتاژ 24940 ولت به 480 ولت، استانداردهای ANSI IEEE 10



سوالات عمومی



1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
