ترانسفورماتور توزیع سه فاز 2500 کیلو واتس با روغن فرو رفته 34.5 کیلو وات استاندارد های ANSI IEEE

تعریف

ترانسفورماتور سه فاز نصب پد یک ترانسفورماتور توزیع پر از روغن است که برای خارج از منزل طراحی شده است. یکپارچه هسته ترانسفورماتور، پیچ و تاب، سوئیچ های ولتاژ بالا،فیوز ها و سایر تجهیزات کمکی در محفظه ای بسته"این در ساختارهای جلو و جلو مرده وجود دارد، مناسب برای تغذیه حلقه و برنامه های تغذیه شعاعی است، برای نصب مستقیم در زمین بدون محفظه های محافظ اضافی طراحی شده است.

قابلیت های طراحی

• ظرفیت: 75 کلووا 5500 کلووا
• ولتاژ اصلی: 34.5KV24.94KV13.8KV13.2KV12.47KV4.16KV
• ولتاژ ثانویه :690Y/400,480Y/277, 208Y/120,240Y/120
• نوع تغذیه: تغذیه حلقه ای، تغذیه شعاعی
• استانداردها: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 & C227.5), IEC, DOE 2016, NEMA

چرا ما رو انتخاب کردي؟

• وینلی طیف گسترده ای از ترانسفورماتورهای سه فاز نصب شده را با ظرفیت 45kva-5500KVA و ولتاژ تا 34.5KV تولید می کند. محصولات با استانداردهای DOE 2016 مطابقت دارند یا حتی از آن فراتر می روند.IEEE/ANSI، CSA، IEC، NEMA و غیره
• ترانسفورماتور سه فاز نصب شده توسط WINLEY دارای گواهینامه UL/cUL است (شمار گواهینامه: UL-US-2431836-0, UL-CA-2423202-0).و می تواند طبق نیازهای مشتری برای UL درخواست کند..
• محصولات ما به آمریکای شمالی، آمریکای جنوبی، فیلیپین و مکان های دیگر در مقادیر زیادی صادر می شود. ما تجربه غنی در طراحی و تولید،خدمات پس از فروش حرفه ای و قابل اعتماد، و می تواند کالاها را به سرعت در عرض 7-35 روز تحویل دهد.

ترانسفورماتور سه پدی Phse داده های اصلی

نقشه های فنی

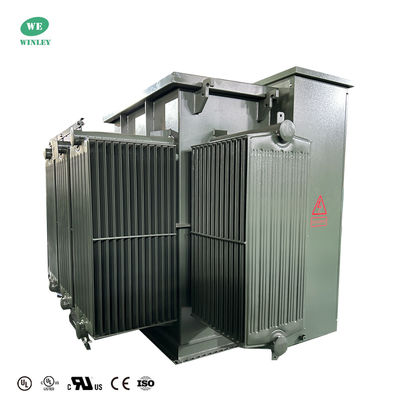

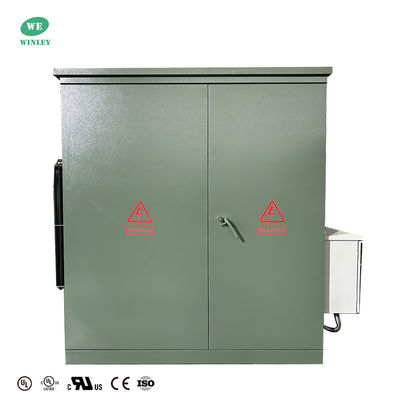

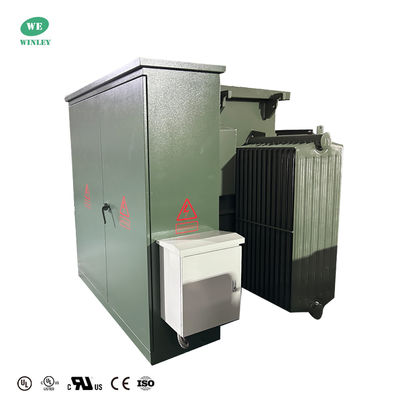

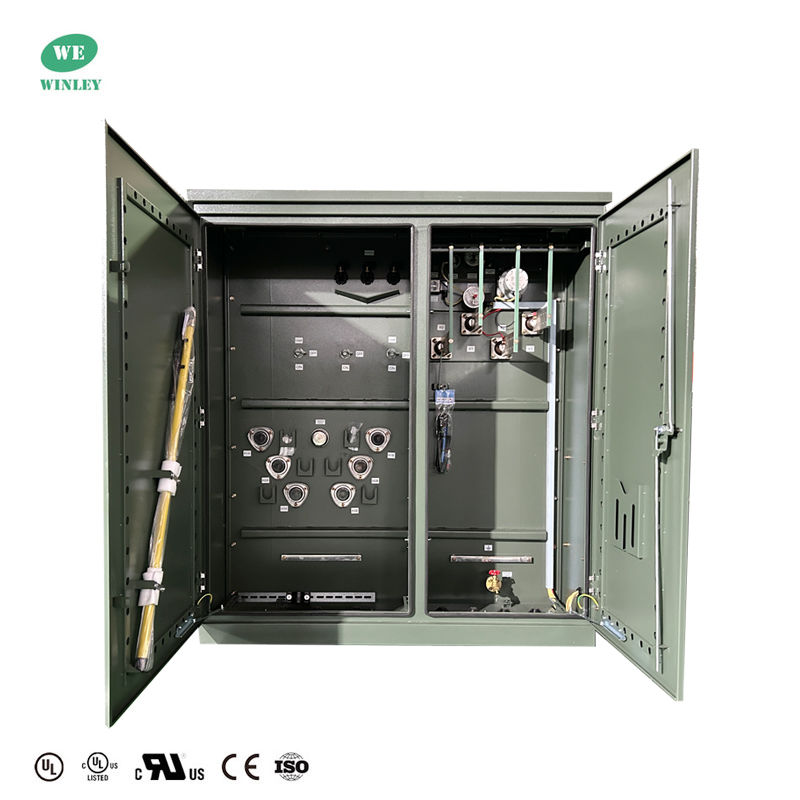

این ترانسفورم 2.5 MVA Pad Mount Transformer دارای قدرت سه فاز قابل اعتماد با یک 34،500V delta primary و 480Y/277V wye secondary است.و مایع عایق استر طبیعی برای کارایی بالا (99.40٪) و سازگار با محیط زیست است. در یک محفظه ضد آب و هوا NEMA 3R با درب های ضد دستکاری قرار دارد، شامل یک تغییر کننده پنج موقعیت، گیرنده های افزایش و حفاظت از جریان بیش از حد است.با کولر خود و نصب پد با ورود کانال زیرزمینی، توزیع برق ایمن و کارآمد را تضمین می کند.

عملکرد

1)ساختاری فشرده و معقول است و حجم آن کوچک است که تنها حدود یک سوم از جعبه تغییر سبک اروپایی با همان ظرفیت است.
2)ساختاری کاملاً مهر و موم شده و کاملاً عایق بندی شده، نیازی به نصب موانع ایمنی و تضمین قابل اعتماد ایمنی شخصی نیست؛
3)مختلف طرح های تامین برق برای کاربران برای انتخاب وجود دارد که می توانند منبع تغذیه پایانی را اتخاذ کنند و شبکه حلقه ای یا منبع تغذیه دوگانه را تحقق بخشند.
4)S11 ترانسفورماتور قدرت غوطه ور شده با روغن، که از دست دادن کم، افزایش دمای کم و ظرفیت بیش از حد قوی دارد، پذیرفته می شود.
۵) از فیوز های دوگانه (فیوز محافظت پشتیبان + فیوز پلاگین) برای حفاظت استفاده می شود.و فیوز فیوز پلگ ان دارای ویژگی های دوگانه حساسیت به جریان و درجه حرارت برای اطمینان از عملکرد ایمن و قابل اعتماد محصول است.;
6) کانکتور کابل 200A می تواند تحت بار وصل و جدا شود و می تواند به عنوان یک سوئیچ بار در شرایط اضطراری کار کند.
7) پیچ و تاب اتصال Dyn11 را اتخاذ می کند و هسته آهن یک ساختار سه فاز چهار ستون را اتخاذ می کند، به طوری که محصول می تواند تحت هر بار نامتقارن کار کند و نقطه خنثی حرکت نمی کند،ولتاژ ثابت است، کیفیت منبع برق بالا است، کابینت گرم می شود، سر و صدا کم است و عملکرد حفاظت از صاعقه خوب است ؛
8)کابینت طراحی ضد خوردگی و درمان رنگ اسپری ویژه را اتخاذ می کند، زیبا و جدید، مناسب برای محیط های مختلف، و به دست آوردن اثر زیبایی شهر است.

مشخصات

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
