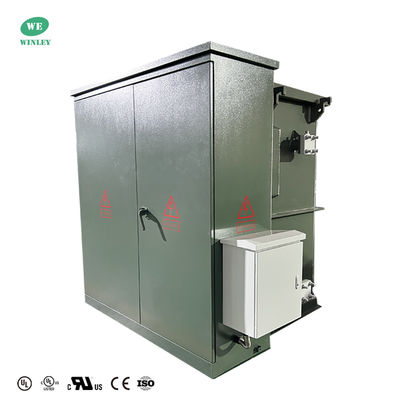

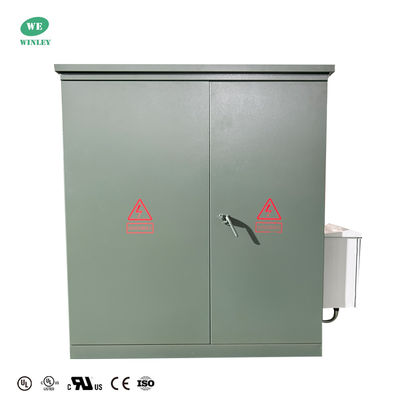

3 مرحله پد نصب ترانسفورمور توزیع روغن قدرت غوطه ور 3750Kva مرحله پایین 34500V تا 480Y ANSI IEEE DOE 2016 با UL / cUL گواهینامه

یک ترانسفورماتور padmount یک ترانسفورماتور توزیع خدمات عمومی نصب شده در زمین است که معمولاً در یک کابینت فلزی قفل شده قرار دارد و بر روی یک پد بتنی کوچک قرار دارد.آنها معمولاً در قدرت نامگذاری از حدود 75 تا حدود 5000 کیلو وات تولید می شوند و اغلب شامل فیوز ها و سوئیچ های داخلی هستند.یک محفظه معمولی شامل یک مخزن برای نگه داشتن مجموعه هسته / کویل از ترانسفورماتور نصب شده در روغن یا مشابه آن است.و یک کابینت سیم کشی که دارای بخش های سیم کشی ولتاژ بالا و پایین برای محاصره بوش های ولتاژ بالا و پایین است، به ترتیب، از ترانسفورماتور و غیره

چرا ما رو انتخاب کردي؟

• وینلی طیف گسترده ای از ترانسفورماتورهای سه فاز نصب شده را با ظرفیت 45kva-5500KVA و ولتاژ تا 34.5KV تولید می کند. محصولات با استانداردهای DOE 2016 مطابقت دارند یا حتی از آن فراتر می روند.IEEE/ANSI، CSA، IEC، NEMA و غیره
• ترانسفورماتور سه فاز نصب شده توسط WINLEY دارای گواهینامه UL/cUL است (شمار گواهینامه: UL-US-2431836-0, UL-CA-2423202-0).و می تواند طبق نیازهای مشتری برای UL درخواست کند..
• محصولات ما به آمریکای شمالی، آمریکای جنوبی، فیلیپین و مکان های دیگر در مقادیر زیادی صادر می شود. ما تجربه غنی در طراحی و تولید،خدمات پس از فروش حرفه ای و قابل اعتماد، و می تواند کالاها را به سرعت در عرض 7-35 روز تحویل دهد.

ترانسفورماتور سه پدی Phse داده های اصلی

نقشه های فنی

ساختار محصول

• کار 60 هرتز
• افزایش متوسط پیچ 65 درجه سانتیگراد.
• تنظیمات تغذیه شعاعی و حلقه ای
• نوع فرون های HV مرده و فعال.
• HV BIL 45 150 کلو ولت (جبه مرده) 200 کلو ولت (جبه زنده).
• LV BIL 30 و 60 کیلو ولت

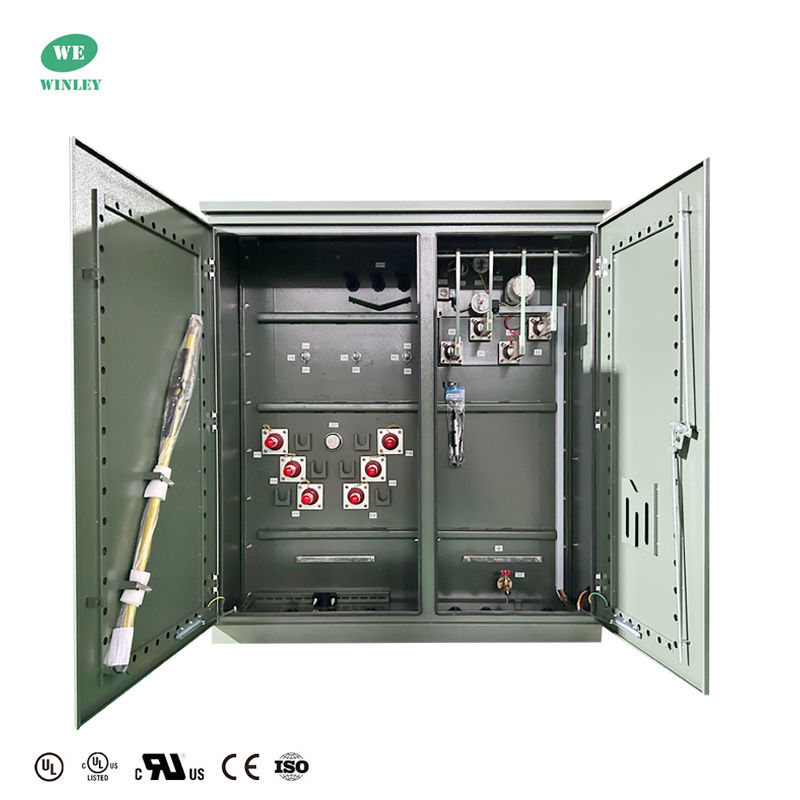

• قفل کردن سه نقطه ای درب ولتاژ پایین
• درب ولتاژ بالا، که می تواند تنها پس از باز کردن درب ولتاژ پایین باز شود.
• پارتیشن فولادی سخت

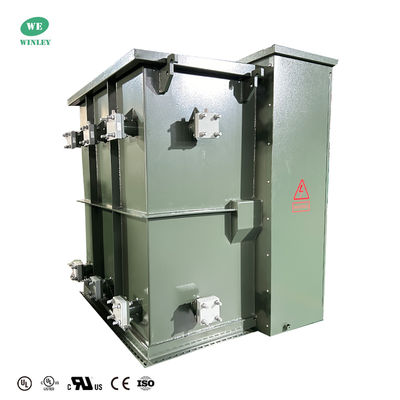

• مخزن ترانسفورم از پوشش تا پایه جوش داده شده است.
• برچسب نام دائمی.
• یک اینچ NPT لوله کلاه پر کردن تدارکات.
• پد های زمین تانک ANSI.
• دریچه تخلیه یک اینچ و نمونه گیر
• دریچه فشار خودکار (35 SCFM).
• تغییر نل با (2) نل های 2.5٪ ظرفیت کامل بالاتر و پایین تر از نامی.
• یک سوراخ دست 10 × 18 × (یا 14 × 25 ×) در پوشش مخزن ترانسفورم.
• رنگ سبز زیتون (Munsell 7GY 3.29/1.5).
• طراحی، تولید و آزمایش مطابق با آخرین استانداردهای ANSI

تست های کارخانه

• آزمایش مقاومت پیچ
• آزمایش مقاومت عایق
• آزمون خطای نسبت ولتاژ
• آزمایش مقاومت مدار کوتاه
• آزمایش بدون بار از دست دادن (وات)
• آزمون از دست دادن بار (واتاژ)
• آزمون مقاومت در برابر ولتاژ محرک
• آزمون مقاومت ولتاژ منبع جداگانه
• آزمایش یکپارچگی فشار

مشخصات

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
