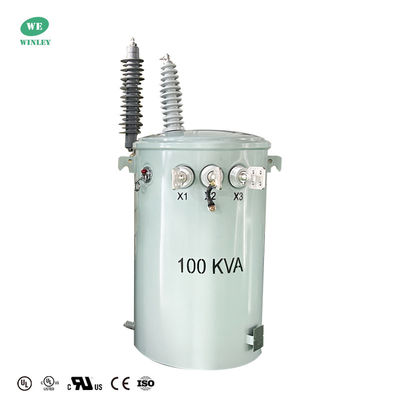

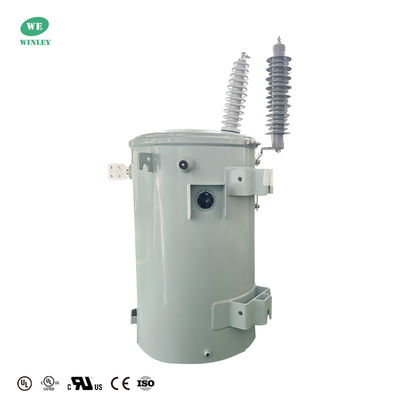

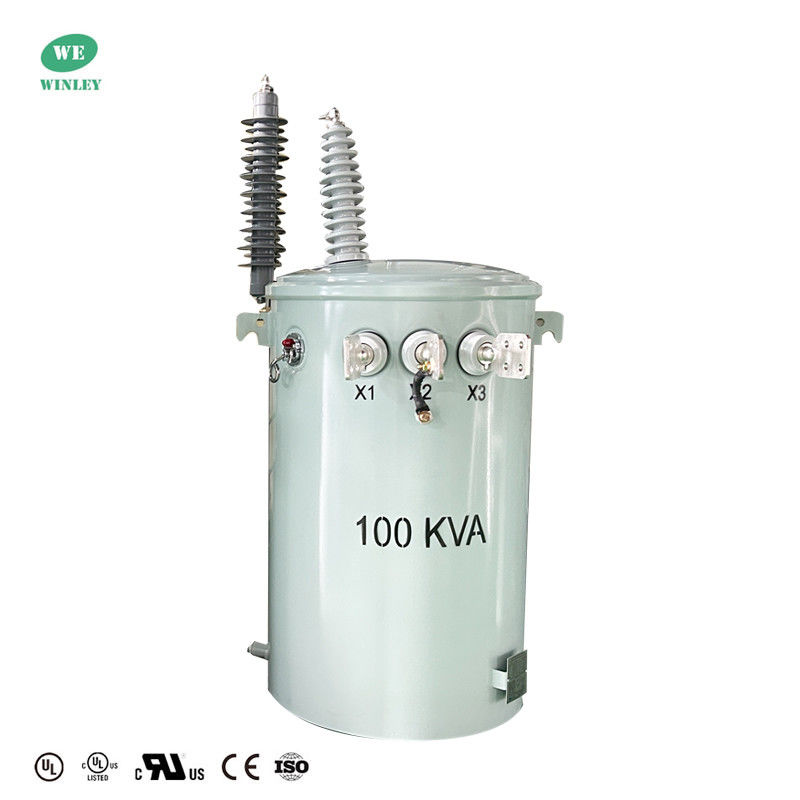

ترانسفورماتور نصب شده روی تیر تک فاز 100 کیلو ولت آمپر، ترانسفورماتور توزیع برق با سیم پیچ دوگانه، ترانسفورماتور غوطه ور در روغن 34.5 کیلو ولت تا 120 ولت ANSI IEEE با گواهی UL

ترانسفورماتورهای توزیع تک فاز، پر از روغن و نصب شده روی تیر WINLEY برای سرویس دهی بارهای توزیع سربار مسکونی طراحی شده اند. آنها همچنین برای بارهای تجاری سبک، روشنایی صنعتی و کاربردهای متنوع برق مناسب هستند. این ترانسفورماتورها برای شرایط کاربردی که معمولاً در سیستم های توزیع برق تاسیسات برق با آن مواجه می شوند، طراحی شده اند.

چرا ما را انتخاب کنید

ترانسفورماتورهای نصب شده روی تیر WINLEY، دارای گواهی UL/cUL، ظرفیت 10-333 کیلو ولت آمپر را ارائه می دهند و از استانداردهای ANSI، IEEE، CSA، IEC60076 فراتر می روند. با ده ها سال تخصص، ما پشتیبانی فنی کامل ارائه می دهیم و به طور جهانی به آمریکای شمالی/جنوبی و آسیای جنوب شرقی صادر می کنیم. طرح های ایمن، پایدار و کارآمد ما هزینه های عملیاتی را برای راه حل های برق قابل اعتماد کاهش می دهد.

داده های اصلی

نقاشی

این ترانسفورماتور توزیع سربار تک فاز (100 کیلو ولت آمپر) مایع پر شده و روی تیر نصب شده است، با اولیه 34500GrdY/19920V (125 کیلو ولت BIL) و ثانویه 120/240V (30 کیلو ولت BIL). دارای یک تغییر دهنده ضربه 5 موقعیتی، سیم پیچ های مسی و عایق کلاس E است، از روغن گیاهی زیست تخریب پذیر و خود خنک شونده (KNAN) استفاده می کند. با DOE 2016/ANSI/IEEE مطابقت دارد، 99٪ راندمان، 51 دسی بل صدا و یک مخزن فولادی مقاوم در برابر خوردگی (خاکستری ANSI) ارائه می دهد. نصب شده از طریق براکت های آویز با مقررات اتصال به زمین.

ویژگی استاندارد

• با استاندارد راندمان انرژی DOE مطابقت دارد یا از استانداردهای ANSI/IEEE و CSA فراتر می رود
• چشمی های بالابر

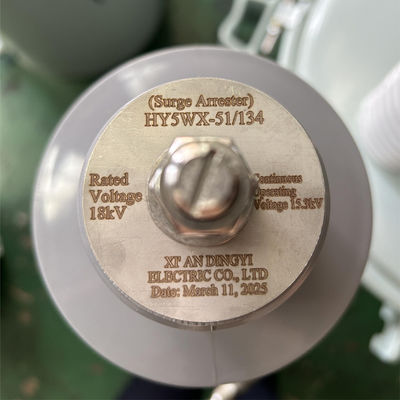

• پدهای نصب برقگیر

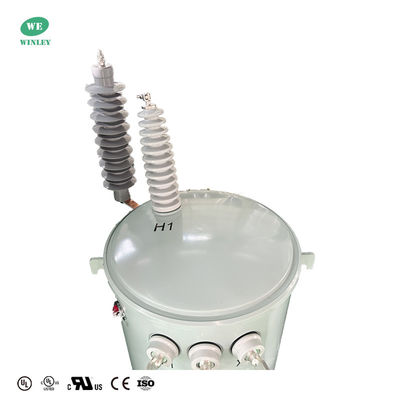

• پرسیلن ولتاژ بالا نصب شده روی درپوش
• بوشینگ(ها) با ترمینال پیچ و مهره
• بوشینگ های ولتاژ پایین با ترمینال های پیچ و مهره
• تسمه اتصال به زمین خنثی ولتاژ پایین
• لگ های پشتیبانی ANSI (براکت های آویز) با پلاک حک شده لیزری روی براکت پایینی
• درپوش عایق پلی استر
• مونتاژ درپوش خود تهویه و آب بندی مجدد
• هسته
• کویل
• براکت های پشتیبانی مونتاژ هسته/کویل خط مرکزی
• سرب های ولتاژ پایین
• دوشاخه پرکن روغن با تسمه اتصال به زمین درپوش
• پد اتصال به زمین مخزن

رتبه بندی ها

• با رتبه بندی راندمان DOE 2016 مطابقت دارد/فراتر می رود
• با ANSI / IEEE #C57.12.00 مطابقت دارد
• با ANSI / IEEE #C57.12.20 مطابقت دارد
• با ANSI / IEEE #C57.12.28 مطابقت دارد
• با ANSI / IEEE #C57.12.31 مطابقت دارد
• با ANSI / IEEE C57.12.70 مطابقت دارد
• با ANSI / IEEE C57.12.80 مطابقت دارد
• با ASTM D3487 مطابقت دارد

مشخصات فنی

فرآیند تولید

سوالات متداول

1. س: آیا می توانم سفارش نمونه داشته باشم؟

پاسخ: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان تحویل چقدر است؟

پاسخ: زمان تولید انبوه 15-25 روز.

3. س: گارانتی چقدر است؟

پاسخ: 24 ماه از B/L. اگر مشکلی در لوازم جانبی وجود داشته باشد، فقط عکس های لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان ارائه خواهیم داد. با توجه به تعداد محصولات، ما لوازم جانبی آسیب دیده را به صورت رایگان ارائه خواهیم داد. در صورت نیاز می توانیم پشتیبانی فنی نیز ارائه دهیم.

4. س: آیا OEM/ODM در دسترس است؟

پاسخ: بله، هست! ما تولید کننده ای با تیم تحقیق و توسعه خودمان هستیم، می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

الف. رنگ سفارشی و عملکرد ویژه.

ب. جعبه سفارشی.

ج. چاپ لوگوی مشتری.

د. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و تولید آنها کمک کنیم. خدمات سفارشی فوق باید قبل از تولید تایید شود.

5. س: چگونه کیفیت محصولات را کنترل کنیم؟

پاسخ: شرکت ما دارای فناوری اصلی است، انواع محصولات دارای گواهی CE هستند. ما مهندسین حرفه ای داریم. از کارگران به شدت خواسته می شود که محصولات را طبق نقشه ها بسازند. هر فرآیند دارای مربیان فنی است. ناظران QC به طور منظم تولید را بازرسی می کنند. ما در طول تولید آزمایشات عملکرد محصول و آزمایشات جامع کیفیت را در هنگام تکمیل محصولات انجام خواهیم داد.
