ترانسفورماتور نوع روغن
>
سه فاز پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع 150kva 12470v به 208v استاندارد های Ieee Ansi با گواهینامه UL

سه فاز پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع 150kva 12470v به 208v استاندارد های Ieee Ansi با گواهینامه UL

نام تجاری: WINLEY
شماره مدل: ZGS-500/12.47
مقدار تولیدی: 1 واحد
قیمت: $5000-$150000
جزئیات بسته بندی: جعبه چوبی
شرایط پرداخت: T/T
اطلاعات دقیق
محل منبع:
چین
گواهی:
UL/cUL,CE,ISO
نوع:
پد نصب شده است
ظرفیت:
150KVA
ولتاژ اولیه:
12470 ولت
ولتاژ ثانویه:
208Y/120
فرکانس:
60 هرتز
گروه بردار:
Dyn1
کلاس خنک کننده:
KNAN; KNAN; Self-Cooled خود خنک شده
صدور گواهینامه UL/CUL:
UL-US-2431836-0، UL-CA-2423202-0
قابلیت ارائه:
1000 مجموعه در ماه
برجسته کردن:

ترانسفورماتور نصب شده بر روی پد ANSI IEEE,ترانسفورماتور غوطه ور شده در روغن,ترانسفورماتور سه فاز نصب شده

,

Oil Immersed Pad Mounted Transformer

,

Three Phase Pad Mounted Transformer

توضیحات محصول

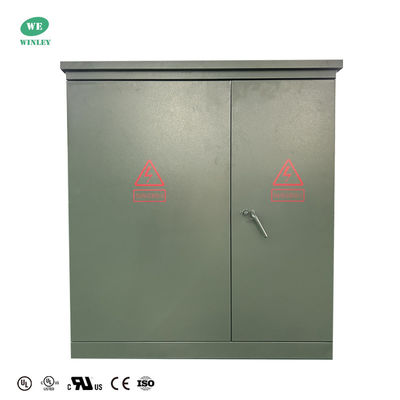

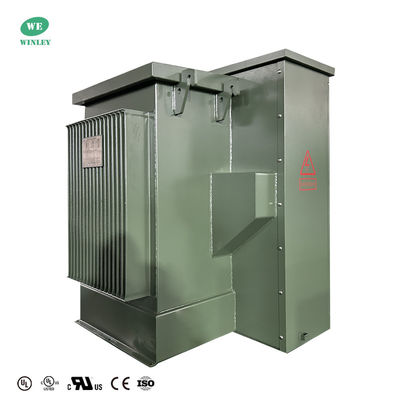

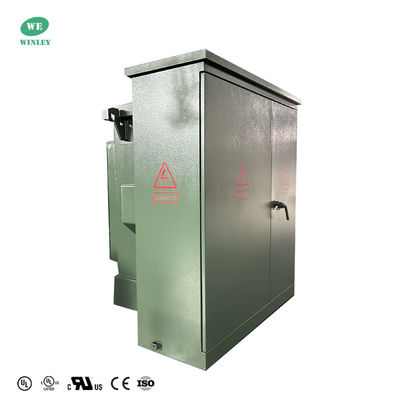

ترانسفورماتور توزیع برق سه فاز نصب شده روی پد 150kva 12470v به 208v استانداردهای Ansi Ieee با گواهی Ul





ترانسفورماتور نصب شده روی پد سه فاز یک ترانسفورماتور توزیع پر از روغن است که برای فضای باز طراحی شده است. هسته، سیم پیچ ها، کلیدهای بار ولتاژ بالا، فیوزها و سایر تجهیزات جانبی ترانسفورماتور را در یک محفظه مهر و موم شده ادغام کنید، این ترانسفورماتور در ساختارهای جلوی زنده و جلوی مرده عرضه می شود، مناسب برای تغذیه حلقه ای و کاربردهای تغذیه شعاعی است، برای نصب مستقیم روی زمین بدون محفظه های محافظ اضافی طراحی شده است.





سه فاز پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع 150kva 12470v به 208v استاندارد های Ieee Ansi با گواهینامه UL 0



چرا ما را انتخاب کنید



  •  WINLEY طیف کاملی از ترانسفورماتورهای نصب شده روی پد سه فاز با ظرفیت 45kva-5500KVA و ولتاژ تا 34.5KV تولید می کند. محصولات با استانداردهای DOE 2016، IEEE/ANSI، CSA، IEC، NEMA و غیره مطابقت دارند یا حتی از آنها فراتر می روند.
  • ترانسفورماتور نصب شده روی پد سه فاز تولید شده توسط WINLEY گواهینامه UL/cUL (شماره گواهی: UL-US-2431836-0، UL-CA-2423202-0) را دریافت کرده است و می تواند برای UL (مجوز شریک) با توجه به نیاز مشتری درخواست دهد.
  • محصولات ما به آمریکای شمالی، آمریکای جنوبی، فیلیپین و سایر نقاط در مقادیر زیاد صادر می شود. ما تجربه غنی در طراحی و تولید، خدمات پس از فروش حرفه ای و قابل اعتماد داریم و می توانیم کالاها را به سرعت در عرض 7-35 روز تحویل دهیم.

 سه فاز پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع 150kva 12470v به 208v استاندارد های Ieee Ansi با گواهینامه UL 1  سه فاز پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع 150kva 12470v به 208v استاندارد های Ieee Ansi با گواهینامه UL 2



ترانسفورماتور نصب شده روی پد سه فاز داده های اصلی



پیکربندی ترانسفورماتور نصب شده روی پد پر از مایع
فاز سه فاز
نوع تغذیه ترانسفورماتور تغذیه حلقه ای
ظرفیت 150 KVA
گروه برداری DYN1
ولتاژ اولیه 12470V
ولتاژ ثانویه 208Y/120
فرکانس 60 هرتز
افزایش دما 65 درجه سانتیگراد
رتبه عایق عایق کلاس E - 120 درجه سانتیگراد، 248 درجه فارنهایت
کلاس خنک کننده KNAN; خود خنک شونده
استانداردهای راندمان با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI/IEEE مطابقت دارد
جنس سیم پیچ مس
رتبه دمای محیط 40 درجه سانتیگراد

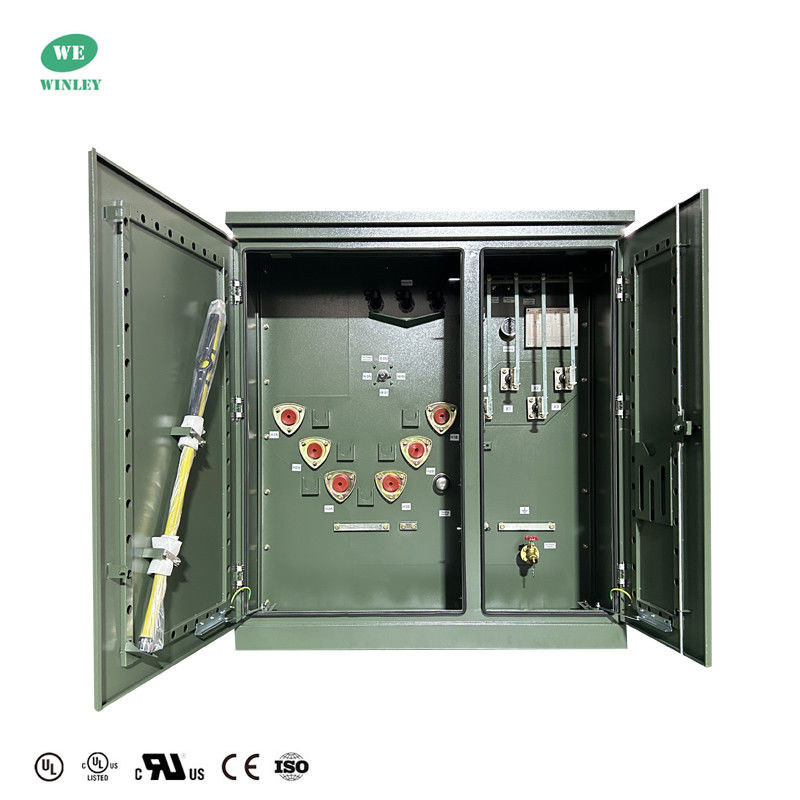

ویژگی های استاندارد

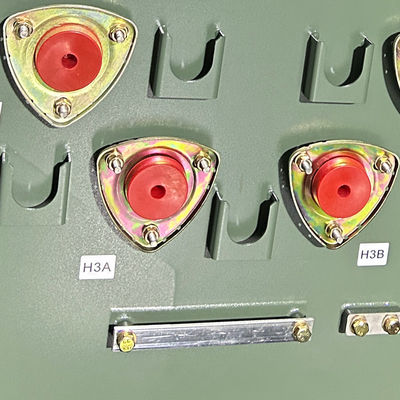

  • بوشینگ های HV
  • بوشینگ های LV
  • تغییر دهنده ضربه: ولتاژ خروجی را تنظیم می کند
  • روغن عایق: ONAN/KNAN.
  • گیج سطح روغن
  • گیج دمای مایع
  • گیج خلاء فشار
  • چشمه های بالابر: برای حمل و نقل استفاده می شود
  • ترمینال های اتصال زمین
  • پلاک
  • کلید قطع بار
  • فیوز سرنیزه ای
  • فیوز ELSP
  • شیر تخلیه روغن با نمونه بردار
  • شیر تخلیه

سه فاز پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع 150kva 12470v به 208v استاندارد های Ieee Ansi با گواهینامه UL 3





نقشه های فنی



سه فاز پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع 150kva 12470v به 208v استاندارد های Ieee Ansi با گواهینامه UL 4



مشخصات



توان نامی
(KVA)
ولتاژ بالا
(KV)
ولتاژ پایین
(V)
تلفات بدون بار
(W)
تلفات در بار
(W)
ارتفاع
(mm)
عمق
(mm)
عرض
(mm)
وزن
(kg)
وزن
(Lbs)
75KVA 34.5KV
4.160KV
12.47KV
13.2KV
13.8KV
24940GrdY/14400
1247Grdy/7200
4160GrdY/2400
or others
277V
347V
480V
600V
120/240V
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645 1422
150KVA 280 2200 1530 980 1510 989 2180
300KVA 480 3650 1680 1080 1660 1415 3119
500KVA 680 5100 1790 1160 1810 1905 4200
750KVA 980 7500 2030 1300 2030 2755 6074
1000KVA 1150 10300 1854 1549 1651 3235 7132
1500KVA 1640 14500 2150 1570 2210 5835 12864
2000KVA 2160 20645 2220 1600 2380 6430 14175
2500KVA 2680 23786 2330 1650 3070 8865 19544
3000KVA 3300 30300 2460 1850 3260 11300 24912
3735KVA 4125 37875 2680 2060 4080 14400 31746



فرآیند تولید



سه فاز پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع 150kva 12470v به 208v استاندارد های Ieee Ansi با گواهینامه UL 5

سه فاز پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع 150kva 12470v به 208v استاندارد های Ieee Ansi با گواهینامه UL 6

سه فاز پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع 150kva 12470v به 208v استاندارد های Ieee Ansi با گواهینامه UL 7



سوالات متداول



1. س: آیا می توانم سفارش نمونه داشته باشم؟

پاسخ: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان تحویل چقدر است؟

پاسخ: زمان تولید انبوه 15-25 روز.

3. س: گارانتی چقدر است؟

پاسخ: 24 ماه از B/L. اگر مشکلی در لوازم جانبی وجود داشته باشد، فقط عکس های لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان ارائه خواهیم داد. با توجه به تعداد محصولات، ما لوازم جانبی آسیب دیده را به صورت رایگان ارائه خواهیم داد. در صورت نیاز می توانیم پشتیبانی فنی نیز ارائه دهیم.

4. س: آیا OEM/ODM در دسترس است؟

پاسخ: بله، هست! ما تولید کننده ای با تیم تحقیق و توسعه خودمان هستیم، می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

الف. رنگ سفارشی و عملکرد ویژه.

ب. جعبه سفارشی.

ج. چاپ لوگوی مشتری.

د. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و تولید آنها کمک کنیم. خدمات سفارشی فوق باید قبل از تولید تایید شود.

5. س: چگونه کیفیت محصولات را کنترل کنیم؟

پاسخ: شرکت ما دارای فناوری اصلی است، انواع محصولات دارای گواهی CE هستند. ما مهندسین حرفه ای داریم. از کارگران به شدت خواسته می شود که محصولات را مطابق با نقشه ها بسازند. هر فرآیند دارای مربیان فنی است. ناظران QC به طور منظم تولید را بازرسی می کنند. ما در طول تولید تست های عملکرد محصول و تست های جامع کیفیت را در هنگام تکمیل محصولات انجام خواهیم داد.
