ترانسفورماتور نوع روغن

2500Kva 3100KVA ترانسفورمور سه فاز نصب شده KNAF 24.94KV تا 480Y توزیع مایع پر شده UL گواهینامه

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

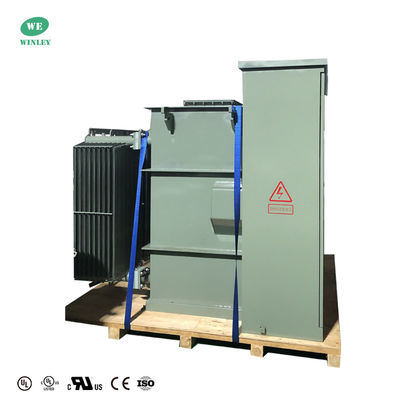

2500Kva 3100KVA ترانسفورمور سه فاز نصب شده KNAF 24.94KV تا 480Y توزیع مایع پر شده UL گواهینامه

نام تجاری:	WINLEY
شماره مدل:	ZGS-2500/24.9
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL,CE,ISO

پد نصب شده، تغذیه شعاعی

ظرفیت:

2.5 MVA (2،500 کیلو ولت) / 3.1 MVA (3،100 KVA)

ولتاژ اولیه:

24940 ولت

ولتاژ ثانویه:

480Y/277

مقاومت:

5.0 ~ 7.0

کلاس خنک کننده:

KNAN/KNAF

استاندارد(های) کارایی:

مطابق با استانداردهای ANSI/IEEE

صدور گواهینامه UL/CUL:

UL-US-2431836-0، UL-CA-2423202-0

قابلیت ارائه:

1000 مجموعه در ماه

توضیحات محصول

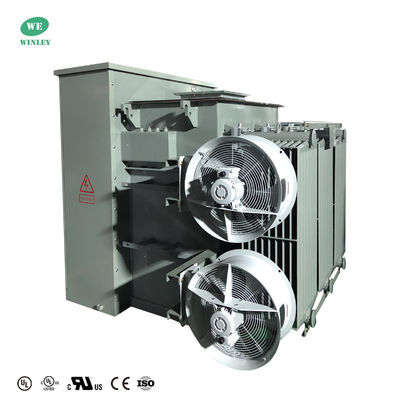

2500Kva 3100KVA ترانسفورمور سه فاز نصب شده KNAF 24.94KV تا 480Y توزیع مایع پر شده UL گواهینامه

وینلی به عنوان یک تولید کننده حرفه ای از ترانسفورماتورهای نصب شده، ترانسفورماتورهای نصب شده به طور کامل توسط UL تأیید شده اند، اطمینان از رعایت استانداردهای کیفیت سختگیرانه.با تجربه گسترده ای در پروژه های آمریکای شمالی، ما در ANSI / IEEE، CSA، DOE، NEMA، و سایر استانداردها، و همچنین قوانین و مقررات محلی ماهر هستیم.در فیلیپین و جاهای دیگر در مقادیر زیادیما تجربه غنی در طراحی و تولید، حرفه ای و قابل اعتماد پس از فروش خدمات، و می تواند به سرعت تحویل کالاها در عرض 7-35 روز.

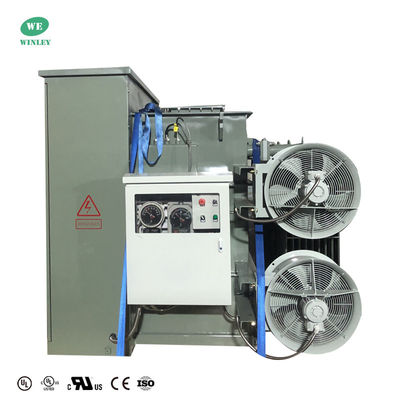

2500Kva 3100KVA ترانسفورمور سه فاز نصب شده KNAF 24.94KV تا 480Y توزیع مایع پر شده UL گواهینامه 0

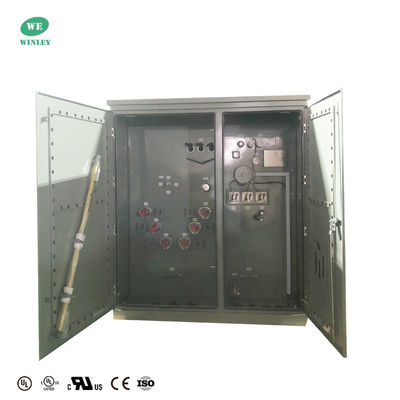

2500Kva 3100KVA ترانسفورمور سه فاز نصب شده KNAF 24.94KV تا 480Y توزیع مایع پر شده UL گواهینامه 2

داده های اصلی

نوع ترانسفورماتور	ترانسفورماتور قدرت زیر ایستگاه، نوع محافظ
پیکربندی ترانسفورم	پد پر از مایع نصب شده
نوع تغذیه ترانسفورم	تغذیه شعاعی
فاز	سه مرحله
ظرفیت	2.5 MVA (2،500 KVA) / 3.1 MVA (3،100 KVA)
گروه بردار	DYN1
ولتاژ اولیه	۲۴۹۴۰ ولت
BIL اصلی	110 کیلو ولت
ولتاژ ثانویه	480Y/277
فرکانس	۶۰ هرتز
افزایش دما	55°C
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN/KNAF
هواي اجباری (مروحان)	شامل، با کنترل اتوماتیک/ خاموش/ دستی
مقاومت (معمولی)	3.5 تا 8 درصد
استانداردهای کارایی	با استانداردهای ANSI/IEEE مطابقت دارد
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد

مشخصات

قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)	ارتفاع (ملی متر)	عمق (ملی متر)	عرض (ملی متر)	وزن (کیلوگرم)	وزن (پوند)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 یا دیگران	۲۷۷ ولت ۳۴۷ ولت ۴۸۰ ولت ۶۰۰ ولت 120 و 240 ولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

با رتبه های کارایی CSA مطابقت دارد یا از آن فراتر می رود

مطابق با ANSI / IEEE C5712.00
مطابق با ANSI / IEEE C57 12.28
مطابق با ANSI / IEEE C57 12.29
مطابق با ANSI / IEEE C57 12.34
مطابق با ANSI / IEEE C57 12.35
مطابق با ANSI / IEEE C5712.70
مطابق با ANSI / IEEE C5712.110
مطابق با ANSI / IEEE C5712.131
مطابق با ANSI / IEEE C6211
مطابق با ANSI / IEEE C6222
مطابق با ANSI / IEEE 386
مطابق با ANSI / IEEE C2
مطابق با ANSI / IEEE C37 است.47
مطابق با ANSI Z535 است.4
با ASTM D3487 مطابقت دارد
با ASTM D6871 مطابقت دارد
مطابق با NEMA 260-1996

فرآیند تولید

2500Kva 3100KVA ترانسفورمور سه فاز نصب شده KNAF 24.94KV تا 480Y توزیع مایع پر شده UL گواهینامه 4

2500Kva 3100KVA ترانسفورمور سه فاز نصب شده KNAF 24.94KV تا 480Y توزیع مایع پر شده UL گواهینامه 5

2500Kva 3100KVA ترانسفورمور سه فاز نصب شده KNAF 24.94KV تا 480Y توزیع مایع پر شده UL گواهینامه 6

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
