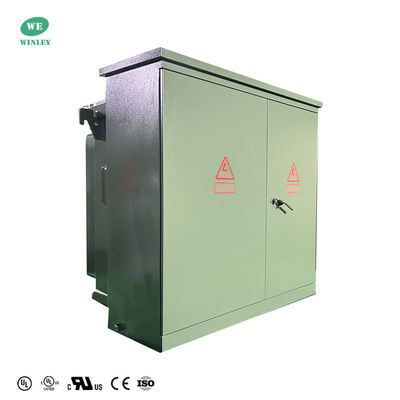

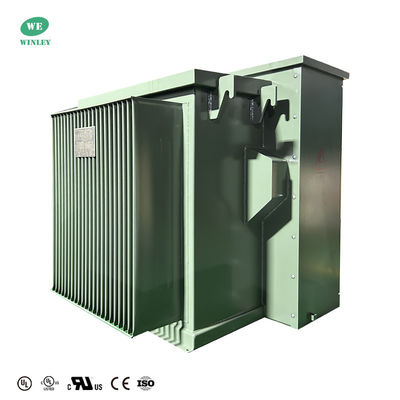

UL گواهینامه 3 فاز پد نصب شده ترانسفورماتور روغن غوطه ور 500Kva 34.5KV به 208Y Dead Front Loop تغذیه

خلاصه

ترانسفورمور سه فاز نصب شده بر روی پد، سوئیچ بار و فیوز را در سمت ولتاژ بالا ترانسفورمور با هسته و پیچ های ترانسفورمور در همان مخزن روغن غوطه ور می کند.مزاياي ساختاري پيشرفته داره، عملکرد قابل اعتماد، صرفه جویی در انرژی و کاهش مصرف، استفاده انعطاف پذیر، سازگاری قوی و مزایای اقتصادی.

چرا ما رو انتخاب کردي؟

1. وینلی طیف گسترده ای از ترانسفورماتورهای سه فاز نصب شده را با ظرفیت 45kva-5500KVA و ولتاژ تا 34.5KV تولید می کند. محصولات با استانداردهای DOE 2016 مطابقت دارند یا حتی از آن فراتر می روند.IEEE/ANSI، CSA، IEC، NEMA و غیره
2. ترانسفورماتور سه فاز نصب شده توسط WINLEY دارای گواهینامه UL/cUL است (شمار گواهینامه: UL-US-2431836-0, UL-CA-2423202-0).و می تواند طبق نیازهای مشتری برای UL درخواست کند..
3. محصولات ما به آمریکای شمالی، آمریکای جنوبی، فیلیپین و مکان های دیگر در مقادیر زیادی صادر می شود. ما تجربه غنی در طراحی و تولید،خدمات پس از فروش حرفه ای و قابل اعتماد، و می تواند کالاها را به سرعت در عرض 7-35 روز تحویل دهد.

داده های اصلی

ویژگی های استاندارد

• کار 60 هرتز
• افزایش متوسط پیچ 65 درجه سانتیگراد.
• تنظیمات تغذیه شعاعی و حلقه ای

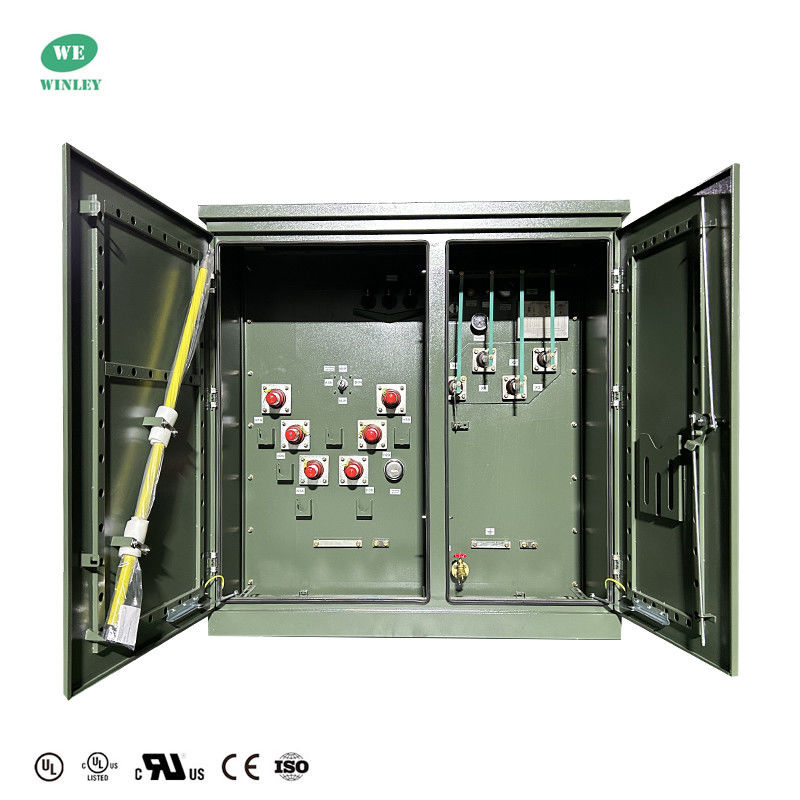

• نوع فرون های HV مرده و فعال.
• HV BIL 45 150 کلو ولت (جبه مرده) 200 کلو ولت (جبه زنده).
• LV BIL 30 و 60 کیلو ولت
• قفل کردن سه نقطه ای درب ولتاژ پایین
• درب ولتاژ بالا که فقط بعد از
در ولتاژ پایین باز شده.
• پارتیشن فولادی سخت
• مخزن ترانسفورم از پوشش تا پایه جوش داده شده است.
• برچسب نام دائمی.
• یک اینچ NPT لوله کلاه پر کردن تدارکات.
• پد های زمین تانک ANSI.
• دریچه تخلیه یک اینچ و نمونه گیر
• دریچه فشار خودکار (35 SCFM).
• تغییر نل با (2) 2.5% نل های ظرفیت کامل بالاتر و کمتر از نامی.
• یک سوراخ دست 10 × 18 × (یا 14 × 25 ×) در پوشش مخزن ترانسفورماتور.
• رنگ سبز زیتون (Munsell 7GY 3.29/1.5).
• طراحی، تولید و آزمایش مطابق با آخرین استانداردهای ANSI

عملکرد

1. امن و قابل اعتماد: آنها از حفاظت از عایق و تجهیزات دفع گرما استفاده می کنند، با یک ساختار کابینت کابل به خوبی طراحی شده که ایمنی و قابلیت اطمینان را تضمین می کند.اجازه می دهد تا 2 بار بیش از حد برای 2 ساعت و 1.6 بار اضافه بار برای 7 ساعت بدون تاثیر بر عمر آنها
2. ارتباطات راحت: استفاده از پلاگین های آرنج باعث می شود که اتصال کابل های ورودی ولتاژ بالا آسان باشد و امکان اتصال و خارج شدن را تحت قدرت فراهم کند.
3. توانایی دفاعی قوی: آنها می توانند به طور موثر در برابر اوج ولتاژ لحظه ای مقاومت کنند و از تجهیزات برق در برابر آسیب محافظت کنند. آنها همچنین دارای حفاظت از فیوز دوگانه هستند:یک فیوز دو-حساس (درجه و دمای) محافظت در برابر شکست مدار کوتاه در سمت ثانویهفیوز محافظت از محدودیت جریان پشتیبان (ELSP): از نقص در داخل ترانسفورماتور و سمت ولتاژ بالا محافظت می کند.
4. منبع برق انعطاف پذیر: آنها می توانند نوع ترمینال یا نوع شبکه حلقه ای باشند، که به یک ترانسفورماتور اجازه می دهد قدرت را به دیگری عرضه کند و فاصله و قابلیت اطمینان تامین برق را افزایش دهد.
5. صرفه جویی در انرژی و حفاظت از محیط زیست: با توجه به بهره وری انرژی و حفاظت از محیط زیست طراحی شده است.

نقشه های فنی

مشخصات

تست های کارخانه

• آزمایش مقاومت پیچ
• آزمایش مقاومت عایق
• آزمون خطای نسبت ولتاژ
• آزمایش مقاومت مدار کوتاه
• آزمایش بدون بار از دست دادن (وات)
• آزمون از دست دادن بار (واتاژ)
• آزمون مقاومت در برابر ولتاژ محرک
• آزمون مقاومت ولتاژ منبع جداگانه
• آزمایش یکپارچگی فشار

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
