75 Kva 3 مرحله پد نصب ترانسفورمور مایع پر 13.2KV DOE 2016 کارایی UL / cUL گواهینامه

WINLEY یک خط کامل از ترانسفورماتورهای توزیع سه فاز پر از مایع را ارائه می دهد که با استانداردهای ANSI®/IEEE® قابل اجرا مطابقت دارند.ترانسفورماتورهای تجاری سه فاز WINLEY برای نصب در فضای باز بر روی یک بستر بتنی طراحی شده اند و توزیع برق زیرزمینی را به تجارت ارائه می دهند.، بار صنعتی و نهادی.

داده های اصلی

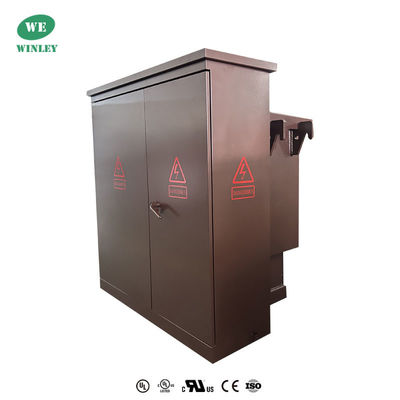

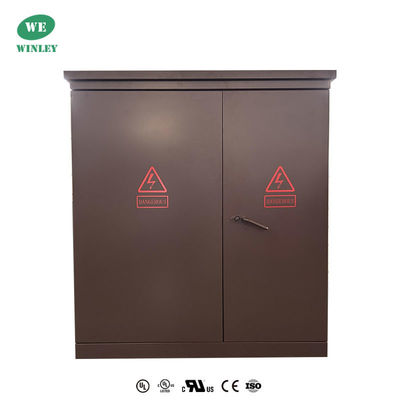

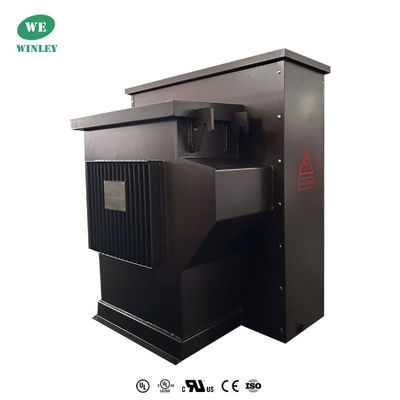

عکس های محصول

نقشه های فنی

ویژگی های استاندارد

• کار 60 هرتز
• افزایش متوسط پیچ 65 درجه سانتیگراد.
• تنظیمات تغذیه شعاعی و حلقه ای
• نوع فرون های HV مرده و فعال.
• HV BIL 45 150 کلو ولت (جبه مرده) 200 کلو ولت (جبه زنده).
• LV BIL 30 و 60 کیلو ولت
• قفل کردن سه نقطه ای درب ولتاژ پایین
• درب ولتاژ بالا، که می تواند تنها پس از باز کردن درب ولتاژ پایین باز شود.
• پارتیشن فولادی سخت
• مخزن ترانسفورم از پوشش تا پایه جوش داده شده است.
• برچسب نام دائمی.
• یک اینچ NPT لوله کلاه پر کردن تدارکات.
• پد های زمین تانک ANSI.
• دریچه تخلیه یک اینچ و نمونه گیر
• دریچه فشار خودکار (35 SCFM).
• تغییر نل با (2) نل های 2.5٪ ظرفیت کامل بالاتر و پایین تر از نامی.
• یک سوراخ دست 10 × 18 × (یا 14 × 25 ×) در پوشش مخزن ترانسفورم.
• مطابق با آخرین استانداردهای ANSI طراحی، تولید و آزمایش شده است.

ساختار محصول

1) بخش ترانسفورماتور و بخش کابینت کنترل از نسخه ایالات متحده، که بخش ترانسفورماتور یک ساختار کاملا بسته است،و روغن عایق کننده می تواند دو نوع روغن نقطه روشن شدن بالا یا روغن معمولی باشد..

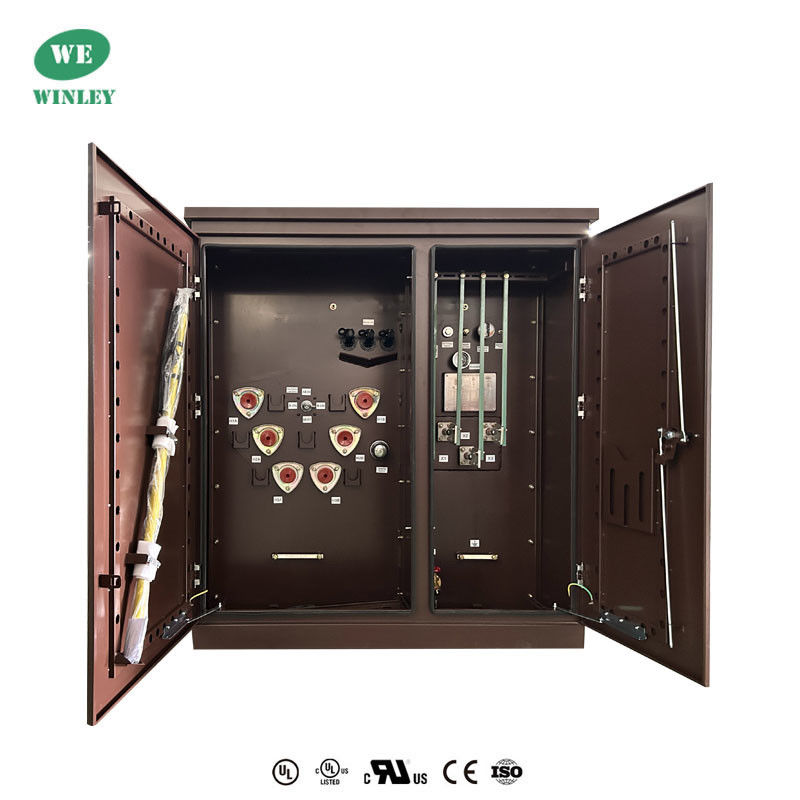

2) کابینت کنترل به یک اتاق ولتاژ بالا و یک اتاق ولتاژ پایین تقسیم شده است.

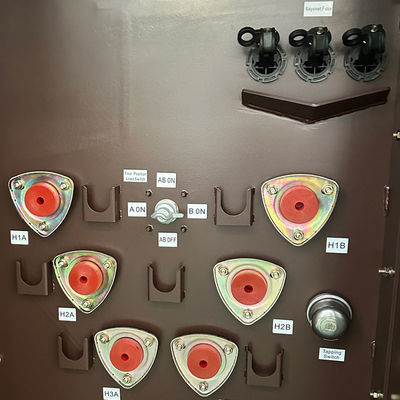

3) اتاق ولتاژ بالا مجهز به: پلاگین کابل ولتاژ بالا، گیرنده رعد و برق، دستگیره کاربری سوئیچ بار، دستگیره سوئیچ لوله کشی غیر تحریک، فیوز پلگ ان، شیر فشار،ترمومتر، فشار سنج، اندازه گیری موقعیت روغن، پلاگین های پر کردن روغن، شیرهای تخلیه روغن و غیره، سوئیچ های بار، تغییر دهنده های لوله های خاموش، فیوز های پلاگین و غیره.همگی با هسته ترانسفورمور در روغن ترانسفورمور غوطه ور می شوند.کابل ولتاژ بالا و ترانسفورماتور با اتصال کابل آرنج متصل می شوند.
4) طرف ولتاژ پایین می تواند با قطع کننده های مدار هوا، ترانسفورماتورهای جریان و همچنین اندازه گیری های انرژی الکتریکی، آمپترها و ولتمترها نصب شود.و مدارهای خروجی و دستگاه های جبران ظرفیت می توانند با توجه به نیازهای کاربر پیکربندی شوند.

مشخصات

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.

چرا ما رو انتخاب کردي؟

• طیف محصول از 45KVA تا 5500 KVA، با ولتاژ نامی تا 34.5 KV، مطابق با یا فراتر از استانداردهای مانند DOE 2016، IEEE / ANSI، CSA,IEC,نيما
• این محصولات دارای گواهینامه UL / cUL هستند (شماره گواهینامه: UL-US-2431836-0 ، UL-CA-2423202-0) و می توانند بر اساس درخواست مشتری UL (تصدیق شریک) را دریافت کنند.
• محصولات ما در مقادیر زیادی به مناطق مانند آمریکای شمالی و فیلیپین صادر می شوند. ما به تجربه طراحی و تولید گسترده خود افتخار می کنیم،همراه با خدمات حرفه ای و قابل اعتماد پس از فروش، تضمین تحویل سریع در عرض 7 تا 35 روز.
