ترانسفورماتور نوع روغن

3 مرحله پد نصب شده ترانسفورماتور توزیع قدم پایین 1000Kva 34500V تا 208Y روغن غوطه ور شده رنگ سفارشی UL / CUL

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

3 مرحله پد نصب شده ترانسفورماتور توزیع قدم پایین 1000Kva 34500V تا 208Y روغن غوطه ور شده رنگ سفارشی UL / CUL

نام تجاری:	WINLEY
شماره مدل:	ZGS-1000/34.5
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL,CE,ISO

نوع ترانسفورماتور:

پد نصب شده، نوع محفظه ای

سه مرحله

Capacity:

1MVA (1000KVA)

ولتاژ اولیه:

34500 ولت

150kV

ولتاژ ثانویه:

208Y/120

کارایی:

99.20٪

گواهی:

ISO, CE, UL/cUL

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور غوطه ور شده 1000Kva,3 مرحله پد نصب ترانسفورماتور,208Y ترانسفورماتور غرق شده در روغن

3 Phase Pad Mounted Transformer

208Y Oil Immersed Transformer

توضیحات محصول

3 مرحله پد نصب شده ترانسفورماتور توزیع قدم پایین 1000Kva 34500V تا 208Y روغن غوطه ور شده رنگ سفارشی UL / cUL

WINLEY یک تولید کننده و تامین کننده حرفه ای ترانسفورماتور است. استانداردهای مختلف بین المللی می توانند برای ترانسفورماتور شما سفارشی شوند، مانند: IEEE / ANSI ((C57.12.34) ، CSA ((C227.4 和 C227.5) ، IEC ، DOE ، NEMA.WINLEY ترانسفورماتورها را با گواهینامه UL / cUL ، ISO ، CE و غیره تولید می کند.

3 مرحله پد نصب شده ترانسفورماتور توزیع قدم پایین 1000Kva 34500V تا 208Y روغن غوطه ور شده رنگ سفارشی UL / CUL 0

قابلیت های طراحی

ظرفیت: 75 کلووا 5500 کلووا
ولتاژ اصلی: 34.5KV24.94KV13.8KV13.2KV12.47KV4.16KV یا سایر
ولتاژ ثانویه :690Y/400,480Y/277, 208Y/120,240Y/120 یا دیگران
نوع تغذیه: تغذیه حلقه ای، تغذیه شعاعی
استانداردها: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA

داده های اصلی

نوع ترانسفورماتور	نصب باد
فاز	سه مرحله
نوع تغذیه ترانسفورم	تغذیه حلقه
ظرفیت	1 MVA (1000 KVA)
گروه بردار	DYN1
ولتاژ اولیه	۳۴۵۰۰ ولت
BIL اصلی	150 کیلوولت
ولتاژ ثانویه	208Y/120
فرکانس	۶۰ هرتز
کلاس خنک کننده	KNAN؛ خود خنک کننده
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
ابعاد*	85W x 77D x 73H
وزن کل (پُر شده از مایع) *	8855 پوند
بهره وری %	99.20 درصد
بدون از دست دادن بار (در وات)	+/- 1,300W
از دست دادن کل بار (به وات) در 100٪	+/- 11200W

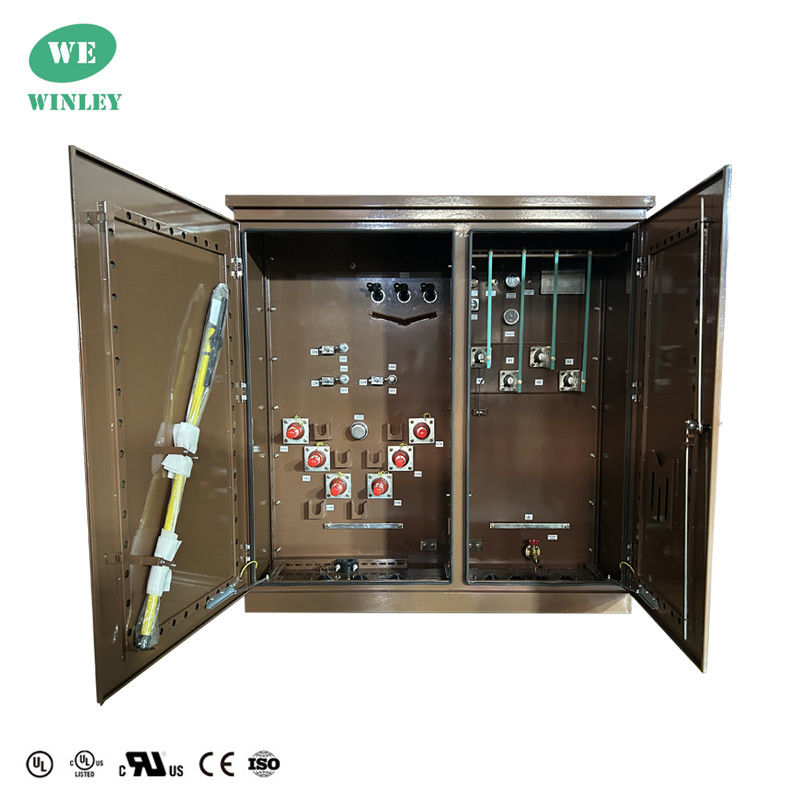

ساختار

بشینگ های HV
بوچینگ های LV
روی تغییر کلیک کنید
روغن عایق

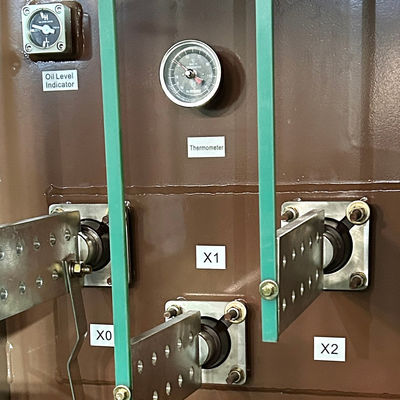

اندازه گیری سطح روغن
درجه حرارت مایع
اندازه گیری فشار خلاء
لنگ بلند کردن
ترمینال های زمین گیری
برچسب نام
سوئیچ قطع بار
فیوز خنجر
فیوز ELSP
دریچه تخلیه روغن با نمونه گیر
دریچه تخلیه

3 مرحله پد نصب شده ترانسفورماتور توزیع قدم پایین 1000Kva 34500V تا 208Y روغن غوطه ور شده رنگ سفارشی UL / CUL 1

نقاشی

3 مرحله پد نصب شده ترانسفورماتور توزیع قدم پایین 1000Kva 34500V تا 208Y روغن غوطه ور شده رنگ سفارشی UL / CUL 2

مشخصات

قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)	ارتفاع (ملی متر)	عمق (ملی متر)	عرض (ملی متر)	وزن (کیلوگرم)	وزن (پوند)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 یا دیگران	۲۷۷ ولت ۳۴۷ ولت ۴۸۰ ولت ۶۰۰ ولت 120 و 240 ولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
