جزئیات محصولات

خونه > محصولات >

ترانسفورماتور سه فاز نصب شده

ترانسفورماتور سه فاز 300Kva 13200V تا 480Y UL گواهینامه

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

ترانسفورماتور سه فاز 300Kva 13200V تا 480Y UL گواهینامه

نام تجاری:	WINLEY
شماره مدل:	S-300/13.2
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL,CE,ISO

ظرفیت:

300 KVA

ولتاژ اولیه:

13200 ولت

ولتاژ ثانویه:

480Y/277

رتبه بندی عایق:

کلاس E

فرکانس:

60 هرتز

گروه بردار:

کلاس خنک کننده:

شماره گواهی UL::

UL-US-2431836-0، UL-CA-2423202-0

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور سه فاز 300Kva,ترانسفورماتور سه فاز 13200 ولت

13200V Three Phase Pad Mounted Transformer

توضیحات محصول

ترانسفورماتور نصب شده در پد سه فاز 500Kva استفاده شده برای مسکونی 34.5KV تا 208V UL گواهینامه

ترانسفورمور سه فاز نصب شده است و دارای فولت بالا است و فيوز محدود کننده فشار بالا در ترانسفورمور نصب شده استبا ساختار معقول، جمع و جور، حجم کوچک، نصب انعطاف پذیر، عملکرد راحت، پوشش یک منطقه از یک منطقه کوچک، و غیره

ترانسفورماتورهای سه فاز نصب شده توسط WINLEY گواهینامه UL را به دست آورده اند، با ظرفیت های بین 30 تا 5500kVA و ولتاژ تا 34.5kV.

ترانسفورماتور سه فاز 300Kva 13200V تا 480Y UL گواهینامه 0

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
پیکربندی ترانسفورم	پد پر از مایع نصب شده
عملیات	عملیات مرحله پایین (برای مرحله بالا تایید نشده)
فاز	سه مرحله
ظرفیت	۳۰۰ کیلو وات
گروه بردار	DYN1
ولتاژ اولیه	13200 ولت
نوع تغذیه ترانسفورم	تغذیه حلقه
ولتاژ ثانویه	480Y/277
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده
مواد پیچ و خم	مس
ابعاد*	۶۰ ولت × ۶۰ دی × ۶۶ اچ
وزن کل (پُر شده از مایع) *	3،607 پوند

نقشه های فنی

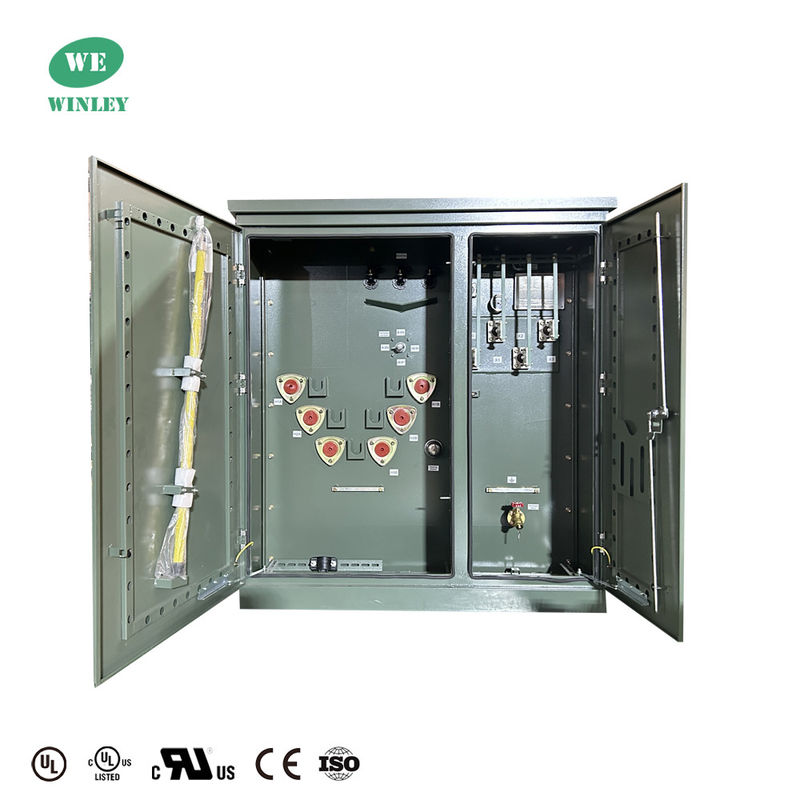

ترانسفورماتور سه فاز 300Kva 13200V تا 480Y UL گواهینامه 1

ویژگی ها

مجموعه ورودی بولت پنتا هید
مایع عایق با نقطه آتش بالا
مایع عایق غیر PCB
خانه ضد دستکاری
درهای محفظه جلویی، قابل قفل کردن
بخش سیم کشی NEMA 3R
شامل چوب گرم، نصب درب HV

ترانسفورماتور سه فاز 300Kva 13200V تا 480Y UL گواهینامه 2

مشخصات

قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)	ارتفاع (ملی متر)	عمق (ملی متر)	عرض (ملی متر)	وزن (کیلوگرم)	وزن (پوند)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 یا دیگران	۲۷۷ ولت ۳۴۷ ولت ۴۸۰ ولت ۶۰۰ ولت 120 و 240 ولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
