ترانسفورماتور نوع روغن

10 Kva واحد فاز قطب برق ترانسفورماتور توزیع ولتاژ دوگانه 13.8KV 4.16KV تا 120V استانداردهای DOE 2016

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

10 Kva واحد فاز قطب برق ترانسفورماتور توزیع ولتاژ دوگانه 13.8KV 4.16KV تا 120V استانداردهای DOE 2016

نام تجاری:	WINLEY
شماره مدل:	د-10/13.8
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

تک فاز

ظرفیت:

10KVA یا سفارشی

ولتاژ اولیه:

13800Y/7960 & 4160Y/2400

ولتاژ ثانویه:

120/240 ولت

فرکانس:

60 هرتز

افزایش دما:

65 درجه سانتی گراد

کلاس خنک کننده:

KNAN; KNAN; Self-Cooled خود خنک شده

استاندارد(های) کارایی:

DOE 2016، ANSI/IEEE

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

13ترانسفورماتور قطب برق 8KV,10 KVA ترانسفورماتور قطب قدرت,ترانسفورماتور قطب برق 120 ولت

10 Kva Power Pole Transformer

120V Power Pole Transformer

توضیحات محصول

10 Kva واحد فاز قطب برق ترانسفورماتور توزیع ولتاژ دوگانه 13.8KV 4.16KV تا 120V استانداردهای DOE 2016

WINLEY Electric ترانسفورماتورهای نصب شده بر یک قطب تک فاز 10 کلووا تولید می کند که به سختی با استانداردهای بین المللی مانند IEEE C57 مطابقت دارند.12.00، DOE-2016 کارایی.

داده های اصلی

فاز	فاز تک
ظرفیت	10 کیلو وات
ولتاژ اولیه	13800Y/7960 و 4160Y/2400
سوئیچ ولتاژ اصلی	ولتاژ دوگانه
ولتاژ ثانویه	120/240 ولت (L-N-L)
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
ابعاد*	24.8''-W x 26.77''-D x 40.16''-H
قطر مخزن*	20.2'' OD
وزن خشک*	374.2 پوند
وزن کل (پُر شده از مایع) *	۶۰۵ پوند
کارایی	98.90 درصد
بدون از دست دادن بار (در وات)	+/- 170W
از دست دادن بار کامل (به وات)	+/- 640W

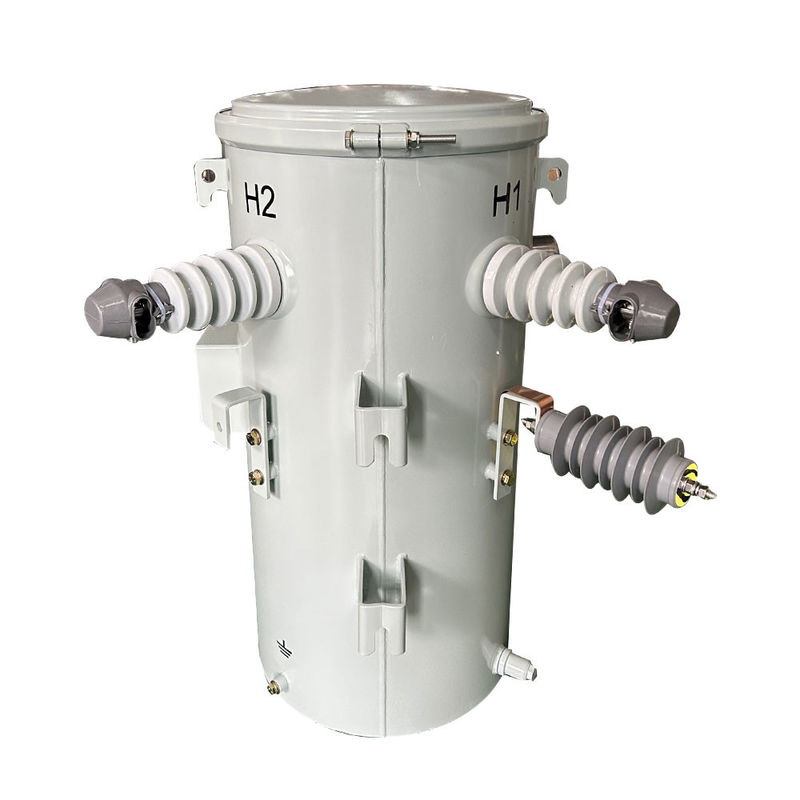

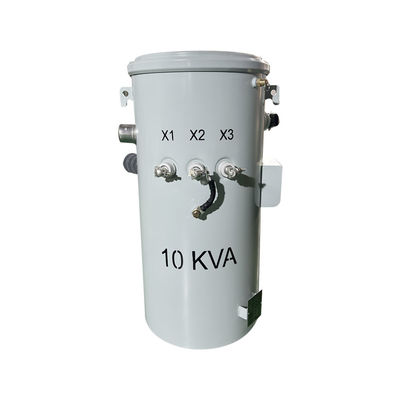

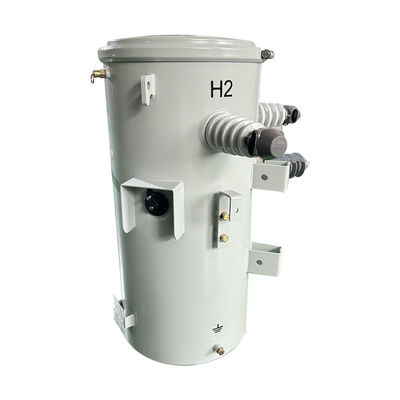

ساختار محصول

10 Kva واحد فاز قطب برق ترانسفورماتور توزیع ولتاژ دوگانه 13.8KV 4.16KV تا 120V استانداردهای DOE 2016 1

10 Kva واحد فاز قطب برق ترانسفورماتور توزیع ولتاژ دوگانه 13.8KV 4.16KV تا 120V استانداردهای DOE 2016 2

10 Kva واحد فاز قطب برق ترانسفورماتور توزیع ولتاژ دوگانه 13.8KV 4.16KV تا 120V استانداردهای DOE 2016 3

ویژگی های استاندارد

پوشه های پرتقال با فشار بالا
پوشه های فرنگی با فشار پایین
ترمینال های بند چشم - HV و LV
اتوبوس زمین گیری نقطه خنثی LV
مطابق با لوله های پشتیبانی ANSl
مخزن فولاد سبک
روغن معدنی غیر پی سی بی
تغییر دهنده نل بدون بار
پلگ پرکننده روغن با سرپوش و خاک
دستگاه کاهش فشار
گوش هاي بلند
نقاشي تابلوي نام

نقاشی

10 Kva واحد فاز قطب برق ترانسفورماتور توزیع ولتاژ دوگانه 13.8KV 4.16KV تا 120V استانداردهای DOE 2016 4

مشخصات

10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
	ولتاژ ((v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8 تا 8 درصد	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

رتبه بندی

برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016
مطابق با ANSI / IEEE #C57 است.12.00
مطابق با ANSI / IEEE #C57 است.12.20
مطابق با ANSI / IEEE #C57 است.12.28
مطابق با ANSI / IEEE #C57 است.12.31
مطابق با ANSI / IEEE C5712.70
مطابق با ANSI / IEEE C5712.80
با ASTM D3487 مطابقت دارد

فرآیند تولید

10 Kva واحد فاز قطب برق ترانسفورماتور توزیع ولتاژ دوگانه 13.8KV 4.16KV تا 120V استانداردهای DOE 2016 5

10 Kva واحد فاز قطب برق ترانسفورماتور توزیع ولتاژ دوگانه 13.8KV 4.16KV تا 120V استانداردهای DOE 2016 6

10 Kva واحد فاز قطب برق ترانسفورماتور توزیع ولتاژ دوگانه 13.8KV 4.16KV تا 120V استانداردهای DOE 2016 7

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
