10 Kva واحد فاز قطب نصب شده ترانسفورماتور توزیع بالا 12.470KV مطابق با DOE 2016 CSA ANSI / IEEE استانداردها

نام تجاری:	WINLEY
شماره مدل:	D-10/12.47
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

نوع ترانسفورماتور:

ترانسفورماتور توزیع سربار، نوع معمولی

ظرفیت:

10 کیلو ولت آمپر

ولتاژ اولیه:

12470GrdY/7200V

ولتاژ ثانویه:

120/240 ولت

فرکانس:

50/60 هرتز

افزایش دما:

65 درجه سانتی گراد

مواد پیچ و خم:

مس/آلومینیوم

کلاس خنک کننده:

ONAN/KNAN

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

12.470KV ترانسفورماتور قطب نصب شده,CSA قطب نصب شده ترانسفورم,ترانسفورماتور نصب شده بر قطب 10 Kva

CSA Pole Mounted Transformer

10 Kva Pole Mounted Transformer

توضیحات محصول

10 Kva واحد فاز قطب نصب شده ترانسفورماتور توزیع بالا 12.470KV مطابق با DOE 2016 CSA ANSI / IEEE استانداردها

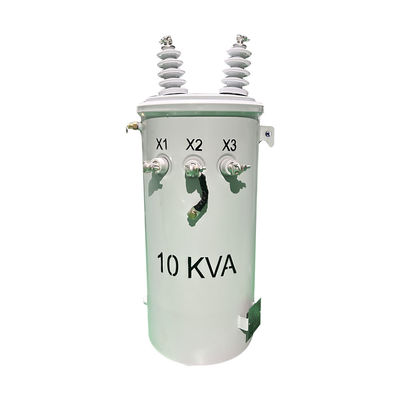

10 Kva واحد فاز قطب نصب شده ترانسفورماتور توزیع بالا 12.470KV مطابق با DOE 2016 CSA ANSI / IEEE استانداردها 0

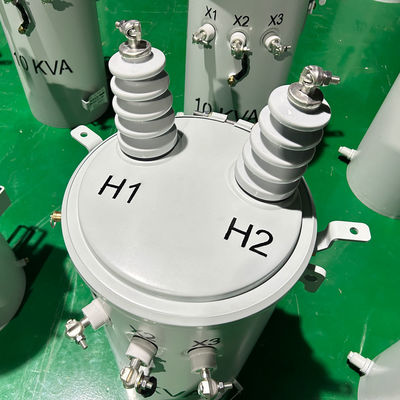

10 Kva واحد فاز قطب نصب شده ترانسفورماتور توزیع بالا 12.470KV مطابق با DOE 2016 CSA ANSI / IEEE استانداردها 1

داده های اصلی

نوع ترانسفورماتور	ترانسفورماتور توزیع هوایی، نوع معمولی
فاز	فاز تک
ظرفیت	10 کیلو وات
ولتاژ اولیه	12470GrdY/7200
ولتاژ ثانویه	120/240 ولت (L-N-L)
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	ONAN؛ خود خنک کننده
مقاومت	2.75٪ (± 10٪)
استانداردهای کارایی	با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
ابعاد*	18.2''-W x 21.5''-D x 35.7''-H
وزن کل (پُر شده از مایع) *	215 پوند
کارایی	98.30 درصد
بدون از دست دادن بار (در وات)	+/- 45W
از دست دادن بار کامل (به وات)	+/- 154W

ساختار محصول

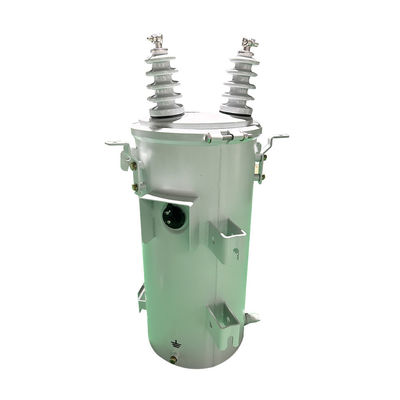

10 Kva واحد فاز قطب نصب شده ترانسفورماتور توزیع بالا 12.470KV مطابق با DOE 2016 CSA ANSI / IEEE استانداردها 2

نقاشی

10 Kva واحد فاز قطب نصب شده ترانسفورماتور توزیع بالا 12.470KV مطابق با DOE 2016 CSA ANSI / IEEE استانداردها 3

مشخصات

10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
سرمایه ی نامی (kVA)	ولتاژ ((v)	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8 تا 8 درصد	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

رتبه بندی

برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016
با رتبه های کارایی CSA مطابقت دارد یا از آن فراتر می رود
مطابق با ANSI / IEEE C57 12.00
مطابق با ANSI / IEEE C57 12.20
مطابق با ANSI / IEEE C57 12.30
مطابق با ANSI / IEEE C57 12.31
مطابق با ANSI / IEEE C57 12.35
مطابق با ANSI / IEEE C5712.70
مطابق با ANSI / IEEE C6211
مطابق با ANSI / IEEE C6222
مطابق با ANSI / IEEE C2
مطابق با ANSI / IEEE C37 است.47
مطابق با ANSI Z535 است.4
با ASTM D3487 مطابقت دارد
با ASTM D6871 مطابقت دارد
مطابقت با CSA C2.2 06
با CAN / CSA C50 مطابقت دارد

فرآیند تولید

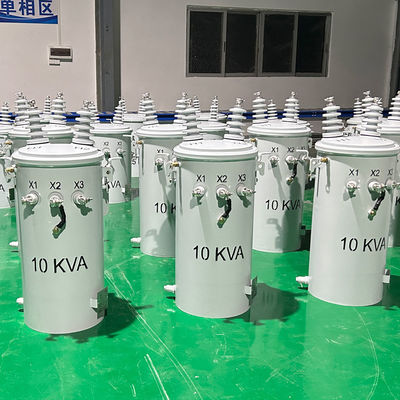

10 Kva واحد فاز قطب نصب شده ترانسفورماتور توزیع بالا 12.470KV مطابق با DOE 2016 CSA ANSI / IEEE استانداردها 4

10 Kva واحد فاز قطب نصب شده ترانسفورماتور توزیع بالا 12.470KV مطابق با DOE 2016 CSA ANSI / IEEE استانداردها 5

10 Kva واحد فاز قطب نصب شده ترانسفورماتور توزیع بالا 12.470KV مطابق با DOE 2016 CSA ANSI / IEEE استانداردها 6

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
