| نام تجاری: | WINLEY |
| شماره مدل: | D-50/12.47 |
| مقدار تولیدی: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| شرایط پرداخت: | T/T |

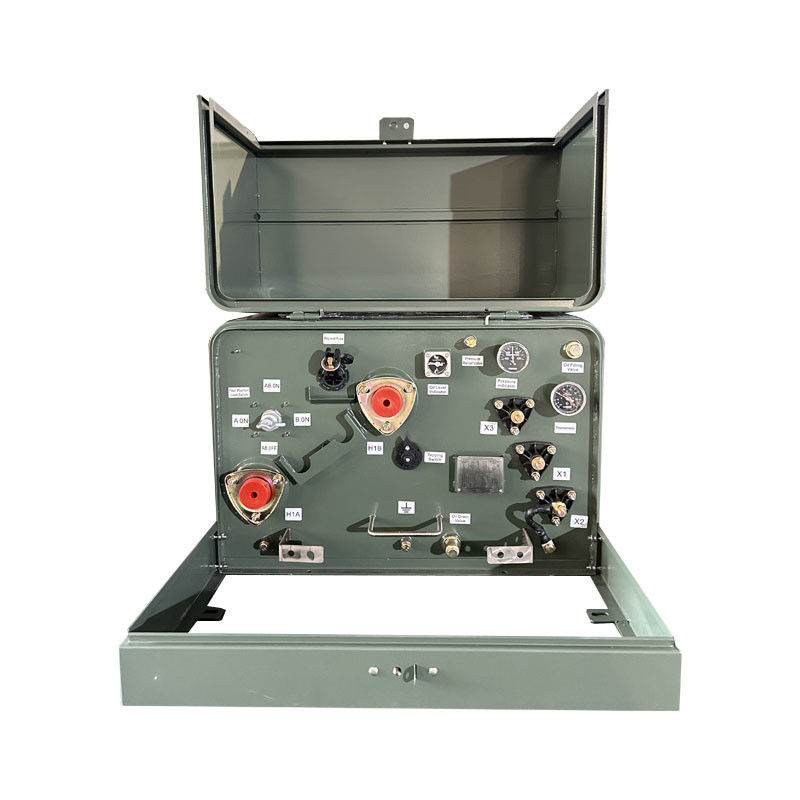

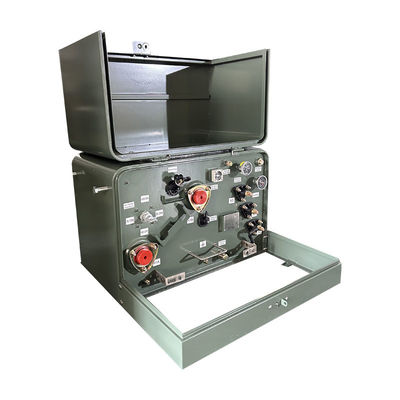

ترانسفورموری 50Kva تک فاز 12.47KV با استانداردهای DOE 2016 ANSI / IEEE مطابقت دارد
ترانسفورماتورهای تک فازی نصب شده در پد WINLEY تولید شده کاملا با ANSI/IEEE، DOE، CSA و سایر استانداردها مطابقت دارند یا حتی از آنها فراتر می روند. ، که بیش از 600 واحد در ماه تحویل می دهد و می تواند به سرعت در عرض 7 تا 35 روز تحویل دهد.
محصولساختار
داده های اصلی
| نوع ترانسفورماتور | نصب باد |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | فاز تک |
| ظرفیت | 50 |
| گروه بردار | ۲۶ |
| ولتاژ اولیه | 12470GrdY/7200 |
| ولتاژ ثانویه | 240/120 ولت (L-N-L) |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| استانداردهای کارایی | مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE |
| مواد پیچ و خم | آلومینیوم |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | ۴۸ دبیا |
| ابعاد* | 32''-W x 31''-D x 23''-H |
| وزن* | ۷۹۰ پوند |
ویژگی ها
این ترانسفورماتورهای 50 کیلو واتایی با دقت طراحی شده و مطابق با استاندارد IEEE Std C57 ساخته شده اند.12.38آنها به عنوان ترانسفورماتور توزیع ولتاژ متوسط در سیستم های توزیع برق زیرزمینی عمل می کنند. ولتاژ اولیه در 12470GRDY / 7200V و ولتاژ ثانویه 240/120V است.کار در فرکانس 60 هرتز، این ترانسفورماتورها به کارایی فوق العاده ای تا 99.11٪ و ارزش مقاومت حدود 2٪ دست می یابند. علاوه بر این، ارزش از دست دادن بار کمتر از 441W باقی می ماند.و ارزش از دست دادن بدون بار بیش از 125W نیستبرای اطمینان از ادغام یکپارچه در محیط های مختلف، ترانسفورماتورها با رنگ سبز مونسل تکمیل شده اند، که به آنها امکان می دهد با محیط اطراف خود، از جمله پارک ها، هماهنگ شوند.هتل ها، ولا ها و خانه ها

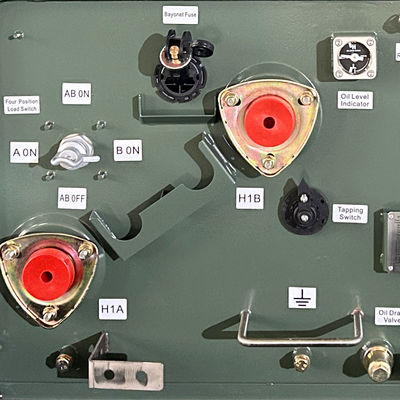

در سمت ولتاژ بالا، ترانسفورمور 50 کیلو واتری مجهز به دو چاه 15 کیلو ولت 200A HV است که هرکدام دارای ورودی های دقیق مهندسی شده و پوشش های حفاظتی گرد و غبار هستند.ایمنی مهم ترین مسئله است، به همین دلیل یک سیستم حفاظت از فیوز دوگانه، متشکل از فیوز های چنگال و ELSP، در این سیستم قرار دارد. این سیستم به طور موثر در برابر جریان بیش از حد در طول کار ترانسفورمور محافظت می کند.کاهش خطر آسیب ناشی از مدار کوتاه و سایر نقص هافیوز چنگال، که به خاطر طراحی پلاگین شناخته شده است، نگهداری را ساده می کند.برای جلوگیری از نشت روغن عایق به سایر قسمت های ترانسفورماتور در طول تعمیر و نگهداری یا در صورت خرابی فیوز، یک سینی قطره به دقت در زیر محل نصب فیوز چنگال قرار داده شده است.
نقشه های محصول
مشخصات
| Sمشخصات ترانسفورمور نصب شده بر روی پد | ||||||||
| رتبه بندی | ولتاژ بالا ((kV) | هيچ از دست دادن بار | در بار از دست دادن | ارتفاع | عمق | عرض | وزن روغن ((کیلوگرم) | وزن کل ((kg) |
| (kVA) | (ملی متر) | (ملی متر) | (ملی متر) | |||||
| 15 کلووا | 34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 کلووا | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 کلووا | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 کلووا | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| ۷۵ کیلووایت | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 کلووا | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| ۱۶۷ کیلو وات | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| ۲۵۰ کیلو وات | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
رتبه بندی
مطابق با ANSI / IEEE #C57 است.12.00
مطابق با ANSI / IEEE #C57 است.12.25
مطابق با ANSI / IEEE C57 12.28
مطابق با ANSI / IEEE C57 12.38
مطابق با ANSI / IEEE C5712.70
با ASTM D3487 مطابقت دارد
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
|
