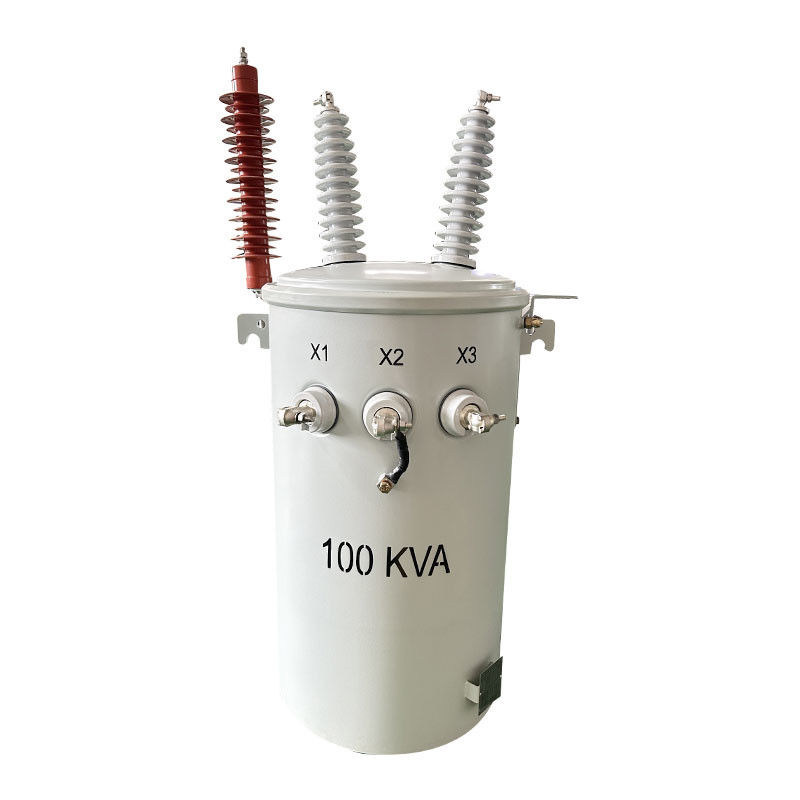

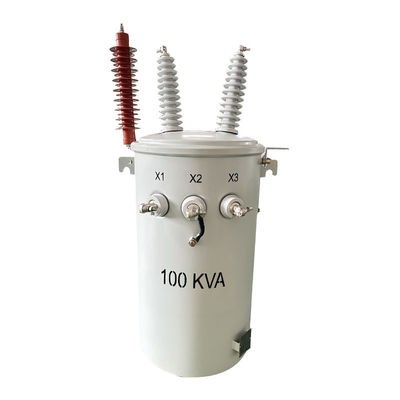

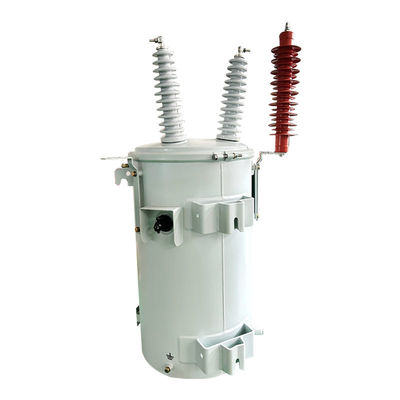

167 KVA واحد فاز قطب نصب شده ترانسفورماتور قدرت 35KV ANSI / IEEE استاندارد C5712.20

نام تجاری:	WINLEY
شماره مدل:	D-100/35
مقدار تولیدی:	1unit
قیمت:	$1000-$10000
جزئیات بسته بندی:	Plywood case
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

CHINA

گواهی:

CE,ISO

Phase:

Single Phase

Rated Capacity:

167Kva

Input Voltage:

33260Y/19200

Primary Voltage:

120/240V (L-L-N)

Primary BIL:

150 kV

Temperature Rise:

Frequency:

Standard:

ANSI/IEEE

Cooling Class:

Class E Insulation - 120°C, 248°F

Windings Material:

copper

Supply Ability:

1000set/month

برجسته کردن:

ترانسفورماتور 35KV,ترانسفورماتور نصب شده بر روی قطب ANSI,ترانسفورماتور نصب شده بر قطب استاندارد IEEE

ANSI Pole Mounted Transformer

IEEE Standard Pole Mounted Transformer

توضیحات محصول

167kva یک قطب تک فاز نصب شده ترانسفورمور قدرت 35KV ANSI / IEEE استاندارد C57.12.20

WINLEY یک تولید کننده حرفه ای از ترانسفورماتورهای نصب شده در قطب است که ظرفیت آنها از 10 kVA تا 333 kVA است و مطابق با استانداردهای ANSI / IEEE C57 و IEC60076 است.

ویژگی های استاندارد

پوشه های پرتقال با فشار بالا
پوشه های فرنگی با فشار پایین
ترمینال های بند چشم - HV و LV
اتوبوس زمین گیری نقطه خنثی LV
مطابق با لوله های پشتیبانی ANSl
مخزن فولاد سبک
روغن معدنی غیر PCB/ مایع FR3rm
تغییر دهنده نل بدون بار
پلگ پرکننده روغن با سرپوش و خاک
دستگاه کاهش فشار
سیم پیچ: سیم پیچ مس/الومینیوم
هسته آهن: فولاد سیلیکونی
گوش هاي بلند
نقاشي تابلوي نام

داده های اصلی

فاز	فاز تک
ظرفیت	۱۶۷ کیلو وات
ولتاژ اولیه	33260Y / 19200 Wye زمینی (2 سیم)
BIL اصلی	150 کیلوولت
ولتاژ ثانویه	120/240 ولت (L-L-N)
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
کلاس خنک کننده	اونان
هيچ از دست دادن بار	۳۴۵W
از دست دادن بار کامل	1400 وات
کارایی @ 100٪ بار	98.95 درصد
مواد پیچ و خم	مس
ابعاد	37'x 32'x 57'
وزن	1۵۴۰ پوند

نقشه محصول

167 KVA واحد فاز قطب نصب شده ترانسفورماتور قدرت 35KV ANSI / IEEE استاندارد C5712.20 1

مشخصات محصول

مشخصات محصول
ظرفیت نامی (kVA)	ولتاژ بالا (V)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)	کارایی (٪)	ابعاد HDW(mm)			وزن (کیلوگرم)
10	34500/19920 ولت 13800/7957V 13200/7620 ولت 12477/7200 ولت یا دیگران	120-240 ولت ۲۴۰ تا ۴۸۰ ولت ۳۴۷ ولت ۶۰۰ ولت	36	120	98.7	500	525	885	150
15			50	195	98.82	520	565	905	210
25			80	290	98.95	560	590	935	258
37.5			105	360	99.05	610	625	935	340
50			135	500	99.11	635	675	1035	395
75			190	650	99.19	745	840	1035	480
100			210	850	99.25	770	965	1135	530
167			350	1410	99.33	795	890	1335	680
250			500	2000	99.39	1080	1030	1390	1280
333			350	2500	99.43	1140	1060	1450	1550

آزمایش

آزمون نسبت
آزمایش مقاومت پیچ
هیچ آزمون از دست دادن بار
هیچ آزمون جریان بار
آزمایش ولتاژ کاربردی
آزمایش ولتاژ تحرک
آزمایش نشت
سایر آزمایشات روتینی(در صورت لزوم)

فرآیند تولید

167 KVA واحد فاز قطب نصب شده ترانسفورماتور قدرت 35KV ANSI / IEEE استاندارد C5712.20 3

167 KVA واحد فاز قطب نصب شده ترانسفورماتور قدرت 35KV ANSI / IEEE استاندارد C5712.20 4

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
