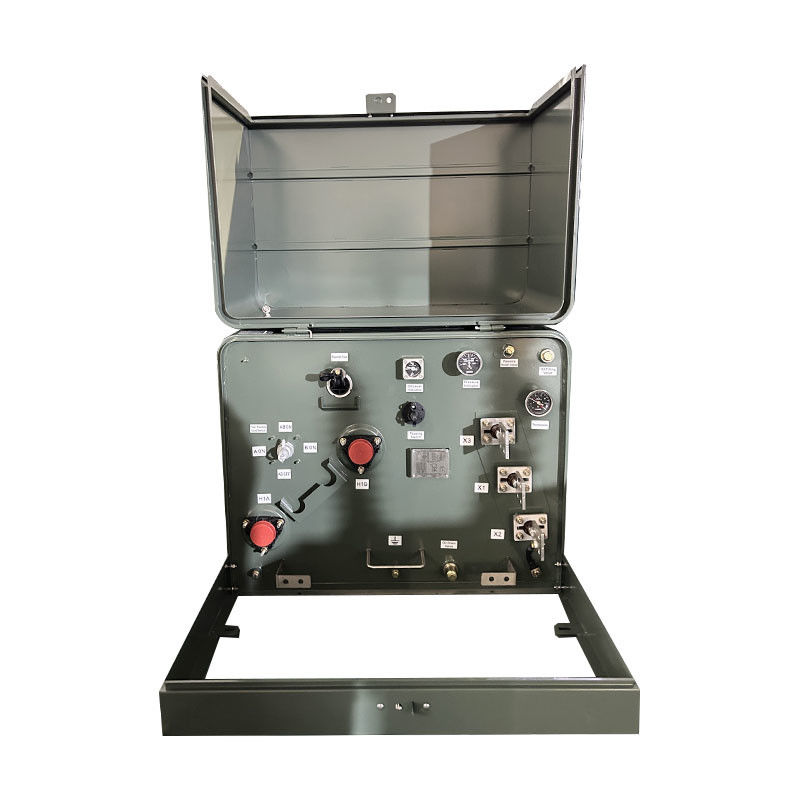

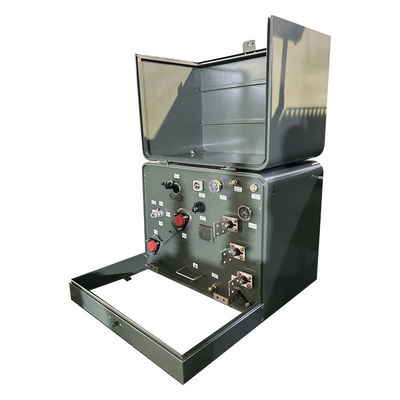

ترانسفورماتور تک فاز نصب شده بر روی پد

167 KVA واحد فاز پد نصب شده توزیع برق ترانسفورماتور استاندارد IEEE ANSI 34.5KV تا 240/120V

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

167 KVA واحد فاز پد نصب شده توزیع برق ترانسفورماتور استاندارد IEEE ANSI 34.5KV تا 240/120V

نام تجاری:	WINLEY
شماره مدل:	د-167/34.5
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

تک فاز

ظرفیت:

15-333 کیلو ولت آمپر

ولتاژ اولیه:

34.5kV/19.92kV، 24.94kV/14.4kV، 13.8kV/7.957kV، 13.2kV/7.62kV، 12.47kV/7.2kV یا موارد دیگر

ولتاژ ثانویه:

120/240 ولت، 240/480 ولت، 347 ولت، 600 ولت یا موارد دیگر

نوع خوراک:

خوراک حلقه / تغذیه شعاعی

مواد پیچ و خم:

مس/آلومینیوم

30-150

استانداردها:

ANSI، IEEE، DOE، CSA، NEMA

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور توزیع برق نصب شده

ترانسفورماتور توزیع برق تک فاز

توضیحات محصول

167 kVA واحد فاز پد نصب شده ترانسفورماتور توزیع برق استاندارد IEEE ANSI 34.5KV تا 240/120V

درجه بندی ولتاژ اولیه: 34.5kV/19.92kV، 24.94kV/14.4kV، 13.8kV/7.957kV، 13.2kV/7.62kV، 12.47kV/7.2kV یا سایر
درجه بندی ولتاژ ثانویه: 120/240 ولت، 240/480 ولت، 347 ولت، 600 ولت یا سایر
محدوده H.V. TAP: ± 2 × 2.5٪ یا دیگر
نوع: تغذیه حلقه ای/غذای شعاعی
BIL30 تا 150
درخواست: مناطق مسکونی، هتل ها، خانه های تک خانوادگی، پارک ها، سیستم های توزیع زیرزمینی
توان درجه بندی: 15 تا 333 کلو وا
رتبه های کارایی:
- برآورد/بیشتراز DOE 2016
- مطابق با ANSI / IEEE #C57 است.12.00
- مطابق با ANSI / IEEE #C57 است.12.25
- مطابق با ANSI / IEEE C57 12.28
- مطابق با ANSI / IEEE C57 12.38
- مطابق با ANSI / IEEE C5712.70
- با ASTM D3487 مطابقت دارد

ساختار محصول

167 KVA واحد فاز پد نصب شده توزیع برق ترانسفورماتور استاندارد IEEE ANSI 34.5KV تا 240/120V 0

داده های اصلی

نصب	نصب پد
فاز	فاز تک
kVA	167
ولتاژ اولیه	34500GrdY/19920
ولتاژ ثانویه	240/120 ولت (L-N-L)
فرکانس	۶۰ هرتز
افزایش دما	۶۰ درجه سانتیگراد
دکمه تغییر دهنده	±2.5%
کارایی	مطابق با استاندارد DOE 2016
مایع عایق بندی	روغن معدنی
کلاس خنک کننده	اونان
فیوز حفاظت کننده	"فيوزنگ "شلاق
سوئیچ شکستن بار	4-موقعتی Load Break Switch
خوراک	حلقه
مواد پیچ و خم	مس
ابعاد	30 × 45 × 35
وزن	+/- 1640 پوند

نقشه های محصول

167 KVA واحد فاز پد نصب شده توزیع برق ترانسفورماتور استاندارد IEEE ANSI 34.5KV تا 240/120V 1

ویژگی

جمع آوری ورودی پنتا هید
مایع عایق کننده استر طبیعی با نقطه آتش بالا
مایع عایق غیر PCB
خانه ضد دستکاری
پوشه قفل قابل بلند کردن پد

مشخصات

Sمشخصات ترانسفورمور نصب شده بر روی پد
رتبه بندی	ولتاژ بالا ((kV)	هيچ از دست دادن بار	در بار از دست دادن	ارتفاع	عمق	عرض	وزن روغن ((کیلوگرم)	وزن کل ((kg)
(kVA)	ولتاژ بالا ((kV)	هيچ از دست دادن بار	در بار از دست دادن	(ملی متر)	(ملی متر)	(ملی متر)	وزن روغن ((کیلوگرم)	وزن کل ((kg)
15 کلووا	34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران	50	195	840	740	610	45	294
25 کلووا		80	290	840	740	610	68	362
37.5 کلووا		106	360	840	760	610	75	476
50 کلووا		135	500	840	810	610	93	553
۷۵ کیلووایت		190	650	840	860	610	132	672
100 کلووا		280	1010	910	1200	965	230	714
۱۶۷ کیلو وات		435	1530	1000	1200	965	265	913
۲۵۰ کیلو وات		550	2230	1250	1300	1430	325	1106

فرآیند تولید

167 KVA واحد فاز پد نصب شده توزیع برق ترانسفورماتور استاندارد IEEE ANSI 34.5KV تا 240/120V 2

167 KVA واحد فاز پد نصب شده توزیع برق ترانسفورماتور استاندارد IEEE ANSI 34.5KV تا 240/120V 3

167 KVA واحد فاز پد نصب شده توزیع برق ترانسفورماتور استاندارد IEEE ANSI 34.5KV تا 240/120V 4

167 KVA واحد فاز پد نصب شده توزیع برق ترانسفورماتور استاندارد IEEE ANSI 34.5KV تا 240/120V 5

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
