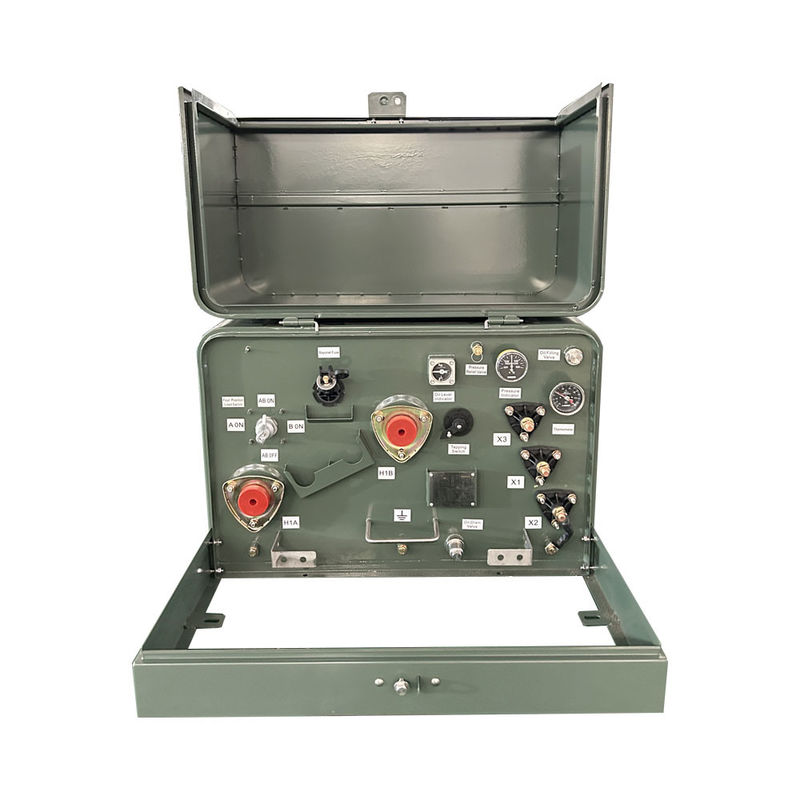

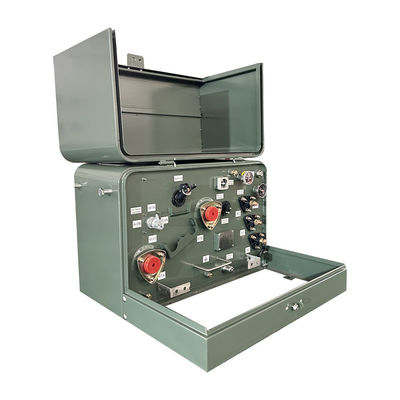

ترانسفورماتور تک فاز نصب شده بر روی پد

15 kVA یک مرحله پد نصب شده ترانسفورم 304 SS توزیع غوطه ور شده روغن 13.2 KV تا 240 V سفارشی

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

15 kVA یک مرحله پد نصب شده ترانسفورم 304 SS توزیع غوطه ور شده روغن 13.2 KV تا 240 V سفارشی

نام تجاری:	WINLEY
شماره مدل:	د-15/13.2
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

نوع ترانسفورماتور:

پد مایع پر شده نصب شده است

ظرفیت:

15 KVA یا سفارشی

ولتاژ اولیه:

13200GrdY/7620

ولتاژ ثانویه:

240/120 ولت

نوع خوراک:

خوراک حلقه

تک فاز

مواد پیچ و خم:

مس/آلومینیوم

کارایی:

≥98.95٪

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

13ترانسفورموری که روی پد نصب شده است,ترانسفورماتور نصب شده بر روی پد 15 kVA,ترانسفورماتور 240 ولت

15 kva Pad Mounted Transformer

240 V Pad Mounted Transformer

توضیحات محصول

15 kVA یک مرحله پد نصب شده ترانسفورم 304 SS توزیع غوطه ور شده روغن 13.2 KV تا 240 V سفارشی

ترانسفورماتورهای تک فازی WINLEY که مطابق با استانداردهای ANSI / IEEE طراحی شده اند، مجهز به یک کابینت clamshell برای آسان کردن و دسترسی بدون مانع به اتصالات هستند.تنوع طراحی اجازه می دهد تا برای تنظیمات محافظ و سوئیچ مختلف.

رتبه بندی بهره وری

برآورد/بیشتراز DOE 2016
مطابق با ANSI / IEEE #C57 است.12.00
مطابق با ANSI / IEEE #C57 است.12.25
مطابق با ANSI / IEEE C57 12.28
مطابق با ANSI / IEEE C57 12.38
مطابق با ANSI / IEEE C5712.70
با ASTM D3487 مطابقت دارد

جزئیات محصول

15 kVA یک مرحله پد نصب شده ترانسفورم 304 SS توزیع غوطه ور شده روغن 13.2 KV تا 240 V سفارشی 0

داده های اصلی

نوع ترانسفورماتور	نصب باد
پیکربندی ترانسفورم	پد پر از مایع نصب شده
نوع تغذیه ترانسفورم	تغذیه حلقه
فاز	فاز تک
ولتاژ اولیه	13200GrdY/7620
ولتاژ ثانویه	240/120 ولت (L-N-L)
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
کلاس خنک کننده	KNAN؛ خود خنک کننده
نوع اتصال ثانویه	فونت زنده
سوئیچ شکستن بار	کلید شکستن بار 4 موقعیت
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	۴۸ دبیا
ارتفاع (ارتفاع)	3300 فوت (1000 متر) بالای سطح دریا
مواد اصلی	فولاد
مواد مخزن	304 ضد زنگ
ابعاد*	33 × 29 × 24
وزن*	725 پوند
کارایی	98.95 درصد
بدون از دست دادن بار (در وات) *	+/- 63W
از دست دادن بار (در وات) *	+/- 252W

نقشه های محصول

15 kVA یک مرحله پد نصب شده ترانسفورم 304 SS توزیع غوطه ور شده روغن 13.2 KV تا 240 V سفارشی 1

ویژگی

جمع آوری ورودی پنتا هید
مایع عایق کننده استر طبیعی با نقطه آتش بالا
مایع عایق غیر PCB
خانه ضد دستکاری
پوشه قفل قابل بلند کردن پد

مشخصات

Sمشخصات ترانسفورمور نصب شده بر روی پد
رتبه بندی	ولتاژ بالا ((kV)	هيچ از دست دادن بار	در بار از دست دادن	ارتفاع	عمق	عرض	وزن روغن ((کیلوگرم)	وزن کل ((kg)
(kVA)	ولتاژ بالا ((kV)	هيچ از دست دادن بار	در بار از دست دادن	(ملی متر)	(ملی متر)	(ملی متر)	وزن روغن ((کیلوگرم)	وزن کل ((kg)
15 کلووا	34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران	50	195	840	740	610	45	294
25 کلووا		80	290	840	740	610	68	362
37.5 کلووا		106	360	840	760	610	75	476
50 کلووا		135	500	840	810	610	93	553
۷۵ کیلووایت		190	650	840	860	610	132	672
100 کلووا		280	1010	910	1200	965	230	714
۱۶۷ کیلو وات		435	1530	1000	1200	965	265	913
۲۵۰ کیلو وات		550	2230	1250	1300	1430	325	1106

فرآیند تولید

15 kVA یک مرحله پد نصب شده ترانسفورم 304 SS توزیع غوطه ور شده روغن 13.2 KV تا 240 V سفارشی 2

15 kVA یک مرحله پد نصب شده ترانسفورم 304 SS توزیع غوطه ور شده روغن 13.2 KV تا 240 V سفارشی 3

15 kVA یک مرحله پد نصب شده ترانسفورم 304 SS توزیع غوطه ور شده روغن 13.2 KV تا 240 V سفارشی 4

15 kVA یک مرحله پد نصب شده ترانسفورم 304 SS توزیع غوطه ور شده روغن 13.2 KV تا 240 V سفارشی 5

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
