| نام تجاری: | WINLEY |
| شماره مدل: | D-50/12.47 |
| مقدار تولیدی: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| شرایط پرداخت: | T/T |

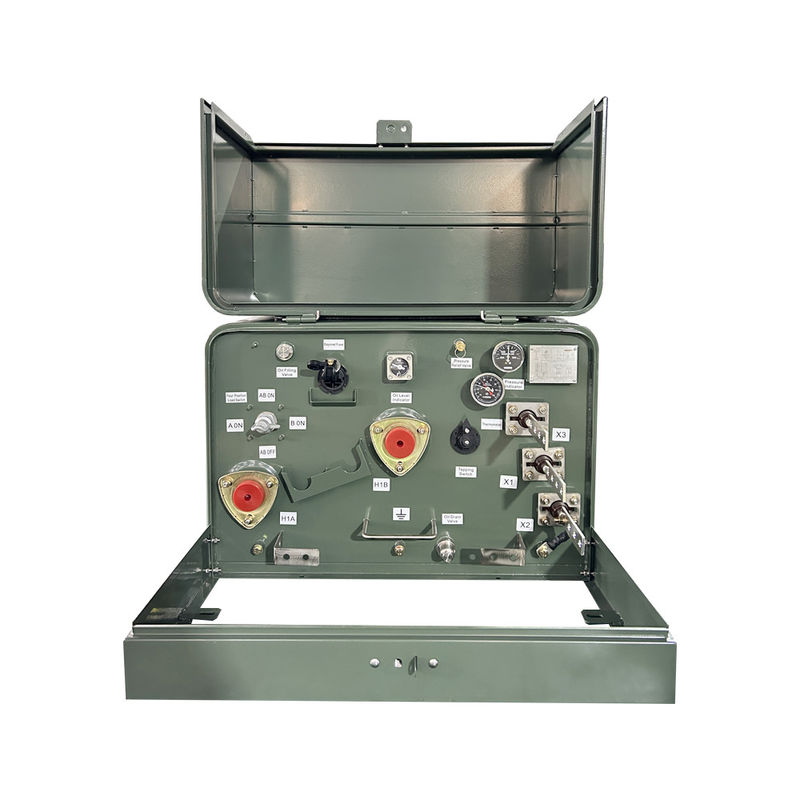

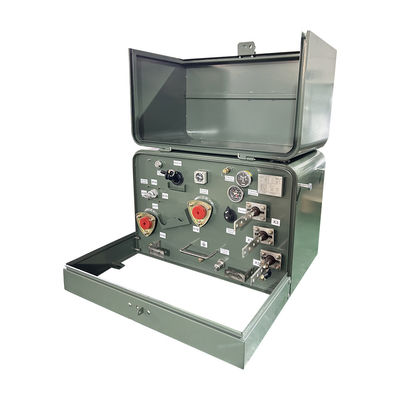

50kva Single Phase Pad Mounted Distribution Transformer Oil غوطه ور شده از 12.47KV تا 120V مخزن ضد زنگ 304
ویژگی عملکرد
۱) ترانسفورماتورهای تک فاز نصب شده در داخل یک کابینت با درها و قفل ها قرار می گیرند که معمولا در فضای باز قرار دارند.
2) این ترانسفورماتورها با قدرت 15 تا 333 کلو واسته ساخته شده اند.
3) همه این ترانسفورماتورهای توزیع شده با عایق روغن، خنک کننده سیف، در دسترس در حلقه یا تغذیه شعاعی هستند و در مقابل مرده هستند
4) این ترانسفورماتورها در دو پیکربندی اصلی به صورت رادیو و حلقه ای عرضه می شوند که بر اساس نوع مدار که ترانسفورماتورها روی آن قرار می گیرند انتخاب می شوند.
5) ترانسفورماتورهای تک فازی مجهز به کابینت کلاچ برای آسان کردن و دسترسی بدون مانع به اتصال هستند.
داده های اصلی
| نوع ترانسفورماتور | از نوع II، با کمربند نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | فاز تک |
| ظرفیت | 50 کیلو وات |
| گروه بردار | ۲۶ |
| ولتاژ اولیه | 12470GrdY/7200 |
| ولتاژ ثانویه | 120/240 |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | E |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| روش حفاظت از جریان اصلی | ذوب شده و در روغن فرو رفته |
| سوئیچ شکستن بار | LBOR 4-موقعیت |
| استانداردهای کارایی | مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | ۴۸ دبیا |
| مواد مخزن | 304 ضد زنگ |
| ابعاد* | 37.4''-W x 42.7''-D x 25.2''-H |
| وزن کل (پُر شده از مایع) * | 1300 پوند |
| کارایی | 99.00% |
| بدون از دست دادن بار (در وات) * | +/- 175W |
| از دست دادن بار (در وات) * | +/- 640W |
| کل زیان بار (به وات) * | +/- 826W |
محصولساختار
نقشه های محصول
ویژگی عملکرد
1)تحت ایستگاه ترانسفورماتور ترکیبی، بالای کابینت با ساختاری از پشم سنگ است که دارای کانال تهویه است.می تواند به طور موثر تشعشع خورشیدی را کاهش دهد و از انتشار گرما اطمینان حاصل کند.
2) سطح کل پوسته کابینت اسپری های اولیه و رنگ ویژه ای دارد که توانایی ضد خوردگی قوی دارد.
3) قسمت داخلی را می توان به اتاق ولتاژ بالا، اتاق ترانسفورم و اتاق ولتاژ پایین تقسیم کرد.
4) همچنین آن را مجهز به دستگاه خروجی کنترل دمای خودکار برای اطمینان از محدوده دمای.
5)هر واحد دارای کنترل بی نقص، نمایش شارژ شده و سیستم روشنایی است.
6) تجهیزات دستگاه مطابق با نیاز به حفاظت IP33 هستند، دارای طراحی،ساخت و تکنولوژی معقول، با کیفیت خوب و نگهداری آسان هستند.
مشخصات
| Sمشخصات ترانسفورمور نصب شده بر روی پد | ||||||||
| رتبه بندی | ولتاژ بالا ((kV) | هيچ از دست دادن بار | در بار از دست دادن | ارتفاع | عمق | عرض | وزن روغن ((کیلوگرم) | وزن کل ((kg) |
| (kVA) | (ملی متر) | (ملی متر) | (ملی متر) | |||||
| 15 کلووا | 34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 کلووا | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 کلووا | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 کلووا | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| ۷۵ کیلووایت | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 کلووا | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| ۱۶۷ کیلو وات | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| ۲۵۰ کیلو وات | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
تست های کارخانه
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
|
