15kva یک مرحله پد نصب شده ترانسفورماتور توزیع ترانسفورمور 2300V تا 120V تغذیه حلقه

نام تجاری:	WINLEY
شماره مدل:	D-150/2.3
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

نوع ترانسفورماتور:

پد نصب شده، نوع محفظه ای

ظرفیت:

150KVA یا سفارشی

ولتاژ اولیه:

۲۳۰۰ ولت

ولتاژ ثانویه:

120 ولت

افزایش دما:

55 درجه سانتیگراد

مواد پیچ و خم:

مواد مخزن:

304 فولاد ضد زنگ

استاندارد(های) کارایی:

DOE 2016، CSA، ANSI/IEEE

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور 120 ولت,ترانسفورماتور نصب شده بر روی پد 15kva,ترانسفورماتور 2300 ولت

15kva Pad Mounted Transformer

2300V Pad Mounted Transformer

توضیحات محصول

15kva یک مرحله پد نصب شده ترانسفورماتور توزیع ترانسفورمور 2300V تا 120V تغذیه حلقه

WINLEY ترانسفورماتورهای توزیع تک فاز نصب شده بر روی پد بر اساس ANSI، IEEE،استاندارد های NEMA و وزارت انرژی و ساخته شده برای اجازه دادن به عملیات امن و قابل اعتماد در شبکه های توزیع برق زیرزمینیترانسفورماتورهای ما برای نصب در سیستم های توزیع تغذیه شعاعی یا حلقه ای طراحی شده اند و می توانند برای پاسخگویی به الزامات خاص سوئیچ و محافظت تنظیم شوند.

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
نوع تغذیه ترانسفورم	تغذیه حلقه
فاز	فاز تک
ظرفیت	15 کیلو وات
گروه بردار	ii0
ولتاژ اولیه	۲۳۰۰ ولت
کلاس ولتاژ اولیه	کلاس 5 کلوولت
ولتاژ ثانویه	120 ولت
افزایش دما	55°C
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	ONAN؛ خود خنک کننده

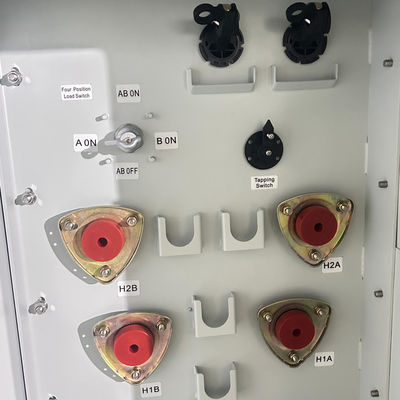

سوئیچ شکستن بار	کلید شکستن بار 4 موقعیت
استانداردهای کارایی	با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	۴۸ دبیا
ارتفاع (ارتفاع)	3300 فوت (1000 متر) بالای سطح دریا
مواد اصلی	فولاد جهت دار دانه
مواد مخزن	304 فولاد ضد زنگ
ابعاد*	۴۶-W x ۳۷-D x ۵۰-H
وزن کل (پُر شده از مایع) *	1۵۹۰ پوند

نقشه های محصول

15kva یک مرحله پد نصب شده ترانسفورماتور توزیع ترانسفورمور 2300V تا 120V تغذیه حلقه 1

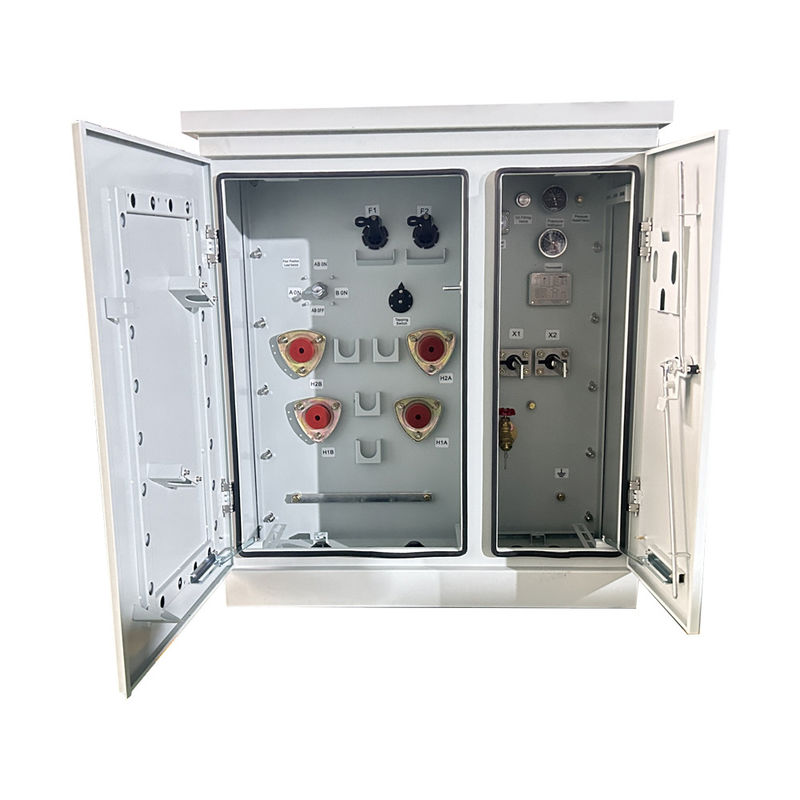

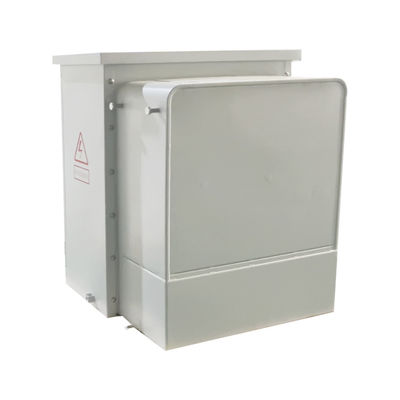

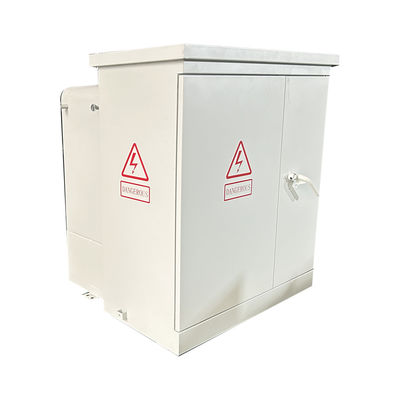

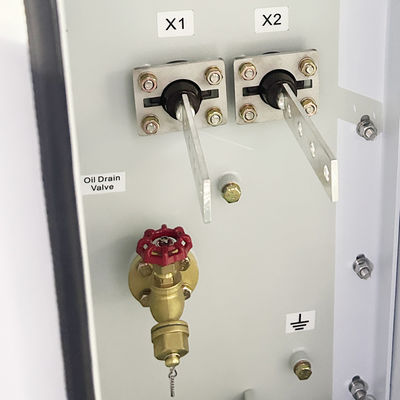

عکس های محصول کارخانه

15kva یک مرحله پد نصب شده ترانسفورماتور توزیع ترانسفورمور 2300V تا 120V تغذیه حلقه 2

15kva یک مرحله پد نصب شده ترانسفورماتور توزیع ترانسفورمور 2300V تا 120V تغذیه حلقه 3

15kva یک مرحله پد نصب شده ترانسفورماتور توزیع ترانسفورمور 2300V تا 120V تغذیه حلقه 4

ویژگی های استاندارد

مجموعه ورودی بولت پنتا هید
مایع عایق با نقطه آتش بالا
مایع عایق غیر PCB
خانه ضد دستکاری
درهای محفظه جلویی، قابل قفل کردن
بخش سیم کشی NEMA 3R
شامل چوب گرم، نصب درب HV

مشخصات

Sمشخصات ترانسفورمور نصب شده بر روی پد
رتبه بندی	ولتاژ بالا ((kV)	هيچ از دست دادن بار	در بار از دست دادن	ارتفاع	عمق	عرض	وزن روغن ((کیلوگرم)	وزن کل ((kg)
(kVA)	ولتاژ بالا ((kV)	هيچ از دست دادن بار	در بار از دست دادن	(ملی متر)	(ملی متر)	(ملی متر)	وزن روغن ((کیلوگرم)	وزن کل ((kg)
15 کلووا	34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران	50	195	840	740	610	45	294
25 کلووا		80	290	840	740	610	68	362
37.5 کلووا		106	360	840	760	610	75	476
50 کلووا		135	500	840	810	610	93	553
۷۵ کیلووایت		190	650	840	860	610	132	672
100 کلووا		280	1010	910	1200	965	230	714
۱۶۷ کیلو وات		435	1530	1000	1200	965	265	913
۲۵۰ کیلو وات		550	2230	1250	1300	1430	325	1106

تست های کارخانه

آزمایش مقاومت پیچ
آزمایش مقاومت عایق
آزمون خطای نسبت ولتاژ
آزمایش مقاومت مدار کوتاه
آزمایش بدون بار از دست دادن (وات)
آزمون از دست دادن بار (واتاژ)
آزمون مقاومت در برابر ولتاژ محرک
آزمون مقاومت ولتاژ منبع جداگانه
آزمایش یکپارچگی فشار

فرآیند تولید

15kva یک مرحله پد نصب شده ترانسفورماتور توزیع ترانسفورمور 2300V تا 120V تغذیه حلقه 5

15kva یک مرحله پد نصب شده ترانسفورماتور توزیع ترانسفورمور 2300V تا 120V تغذیه حلقه 6

15kva یک مرحله پد نصب شده ترانسفورماتور توزیع ترانسفورمور 2300V تا 120V تغذیه حلقه 7

15kva یک مرحله پد نصب شده ترانسفورماتور توزیع ترانسفورمور 2300V تا 120V تغذیه حلقه 8

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
