ترانسفورماتور قطب برق تک فاز 100KVA نوع روغن دو پیچ 34.5KV تا 120V

نام تجاری:	WINLEY
شماره مدل:	D-100/35
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

نوع ترانسفورماتور:

ترانسفورماتور توزیع فوقانی

ظرفیت:

100 KVA

ولتاژ اولیه:

34500GrdY/19920

ولتاژ ثانویه:

120/240 ولت

کلاس خنک کننده:

روی یک

مواد پیچ و خم:

کارایی:

99.00٪

استاندارد(های) کارایی:

مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور قطب برق تک فاز 100KVA,34.5KV تا 120V ترانسفورماتور قطب قدرت,ترانسفورماتور قطب قدرت نوع روغن

34.5KV to 120V power pole transformer

Oil Type power pole transformer

توضیحات محصول

ترانسفورماتور قطب برق تک فاز 100KVA نوع روغن دو پیچ 34.5KV تا 120V

WINLEY® تک فاز به طور کامل با استانداردهای بین المللی مانند ANSI / IEEE ، CSA و DOE مطابقت دارد یا حتی از آن فراتر می رود.آمریکای مرکزی و جنوبی و بازارهای دیگر در مقادیر زیاد.

داده های اصلی

نوع ترانسفورماتور	ترانسفورماتور توزیع هوایی، نوع معمولی
فاز	فاز تک
ظرفیت	100 کیلو وات
ولتاژ اولیه	34500GrdY/19920
ولتاژ ثانویه	120/240 ولت (L-N-L)
فازور ثانویه	دو خط پیچ و تاب تک فاز
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	E
کلاس خنک کننده	اونان
% دکمه ی تغییر دهنده	5-موقف، ± 2.5%
استانداردهای کارایی	DOE 2016، ANSI/IEEE
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	۵۱ دبیا
ابعاد*	30.5''-W x 31.6''-D x 47.0''-H
قطر مخزن*	23.5'' OD
وزن کل (پُر شده از مایع) *	959 پوند
کارایی	99.00%
بدون از دست دادن بار (در وات)	+/- 273W
از دست دادن بار کامل (به وات)	+/- 1,105W

نقشه های محصول

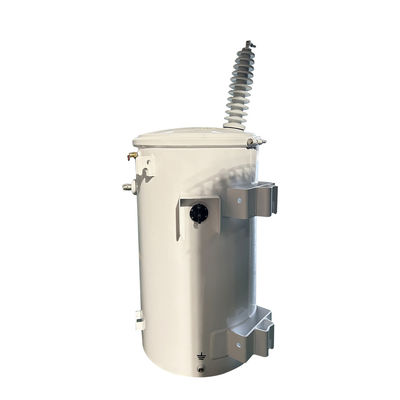

ترانسفورماتور قطب برق تک فاز 100KVA نوع روغن دو پیچ 34.5KV تا 120V 0

مشخصات

10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
سرمایه ی نامی (kVA)	ولتاژ ((v)	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE/CSA	10.0-4.5%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

فرآیند تولید

1این محصولات به طور گسترده ای در انتقال و توزیع برق شبکه های برق صنعتی و کشاورزی استفاده می شوند.
2هسته آهن از ورق سیلیکون فولادی سرد رول شده با رسانایی بالایی از مغناطیس ساخته شده است و ساختار تکه کش را اتخاذ می کند ، به طوری که مسیر مغناطیسی آن کوتاه است ، تلفات و سطح سر و صدا کم است.
3سیم فشرده برای پیچ و خم استفاده می شود بنابراین زیان کم است و توانایی خوبی برای مقاومت در برابر مدار کوتاه دارد.
4مخزن روغن از نوع زنگ با ساختار نوع صفحه تاشو کامل است، دارای یک ظاهر عالی و آسان برای نگهداری است.

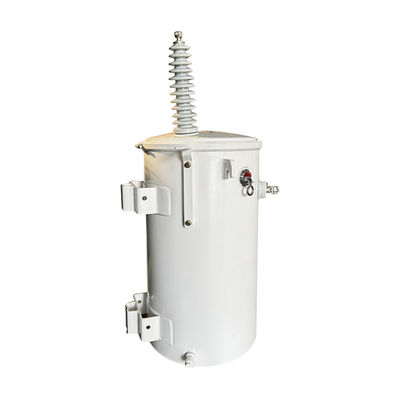

ترانسفورماتور قطب برق تک فاز 100KVA نوع روغن دو پیچ 34.5KV تا 120V 1

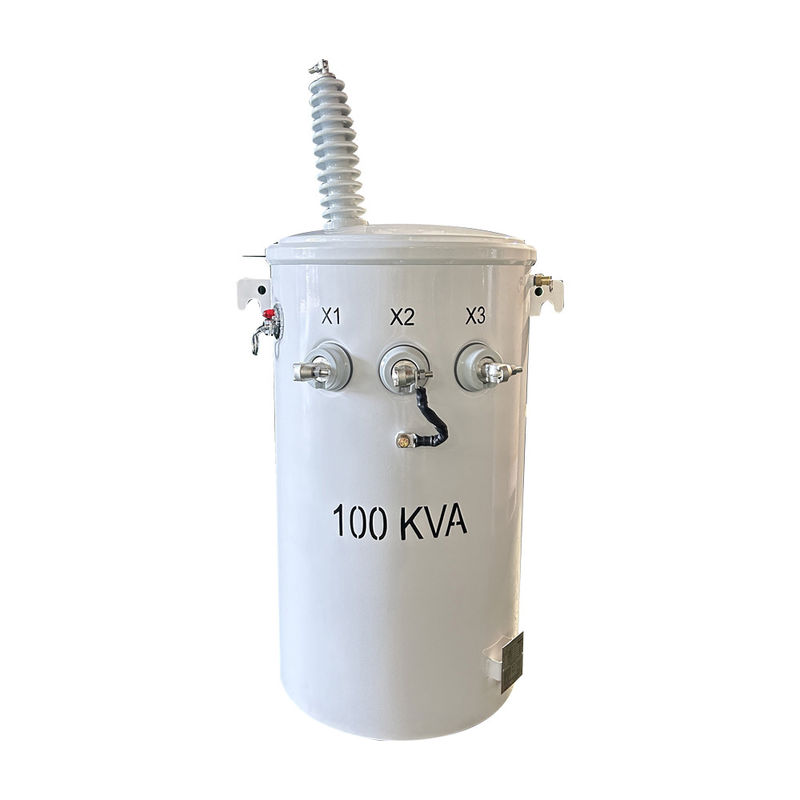

ترانسفورماتور قطب برق تک فاز 100KVA نوع روغن دو پیچ 34.5KV تا 120V 2

ترانسفورماتور قطب برق تک فاز 100KVA نوع روغن دو پیچ 34.5KV تا 120V 3

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
