ترانسفورماتور نوع روغن

2500 Kva سه فاز پد نصب شده ترانسفورماتور مرحله پایین 12470v تا 480V UL گواهینامه

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

2500 Kva سه فاز پد نصب شده ترانسفورماتور مرحله پایین 12470v تا 480V UL گواهینامه

نام تجاری:	WINLEY
شماره مدل:	S-2500/12.47
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL,CE,ISO

سه مرحله

ظرفیت @ 55°:

2.5 MVA (2500 KVA)

ولتاژ اولیه:

12470V یا سفارشی

ولتاژ ثانویه:

480Y/277

ظرفیت @ 65°:

3.5 MVA (3500 KVA)

کلاس خنک کننده:

KNAN/KNAF

درصد کارایی:

99.40٪

محفظه:

NEMA 3R

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور سه فاز

ترانسفورماتور 2500kVA

توضیحات محصول

2500 Kva سه فاز پد نصب شده ترانسفورمور مرحله پایین 12470v تا 480V UL گواهینامه

خلاصه

WINLEY یک خط کامل از ترانسفورماتورهای توزیع سه فاز پر از مایع را ارائه می دهد که با استانداردهای ANSI® / IEEE® مطابقت دارند.

ترانسفورمور سه فاز نصب شده بر روی پد، سوئیچ بار و فیوز را در سمت ولتاژ بالا ترانسفورمور با هسته و پیچ های ترانسفورمور در همان مخزن روغن غوطه ور می کند.مزاياي ساختاري پيشرفته داره، عملکرد قابل اعتماد، صرفه جویی در انرژی و کاهش مصرف، استفاده انعطاف پذیر، سازگاری قوی و مزایای اقتصادی.

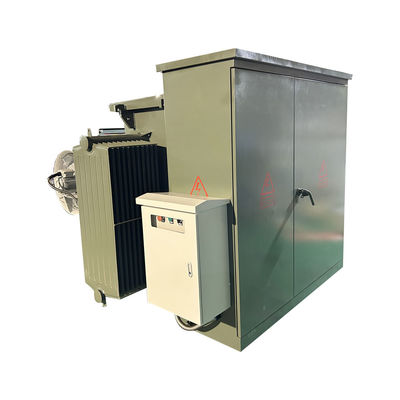

2500 Kva سه فاز پد نصب شده ترانسفورماتور مرحله پایین 12470v تا 480V UL گواهینامه 0

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
فاز	سه مرحله
ظرفیت @ 55° (بدون فن)	2.5 MVA (2500 KVA)
ظرفیت @ 65° (w/ فن)	3.125 MVA (3125 KVA)
گروه بردار	DYN1
ولتاژ اولیه	1240 ولت
ولتاژ ثانویه	480Y/277
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN/KNAF
مقاومت	5.75 درصد
استانداردهای کارایی	استاندارد های DOE 2016، استاندارد های CSA,استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
محدوده دمای عملیاتی محیط	-40°C تا +40°C (-50°F تا +104°F)
سطح صدا	۶۰ دبیا
رتبه بندی محفظه	NEMA 3R
ابعاد*	۷۵ وات × ۷۵ دی × ۷۳ ساعت
وزن کل (پُر شده از مایع) *	11۵۲۹ پوند
بهره وری %	99.40 درصد
بدون از دست دادن بار (در وات)	+/- 2,690W
از دست دادن بار کامل (به وات) در 100٪	+/- 15,480W

ویژگی ها

مجموعه ورودی بولت پنتا هید
مایع عایق با نقطه آتش بالا
مایع عایق غیر PCB
خانه ضد دستکاری
درهای محفظه جلویی، قابل قفل کردن
بخش سیم کشی NEMA 3R
شامل چوب گرم، نصب درب HV

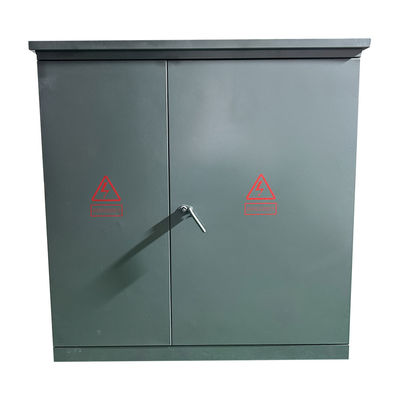

2500 Kva سه فاز پد نصب شده ترانسفورماتور مرحله پایین 12470v تا 480V UL گواهینامه 1

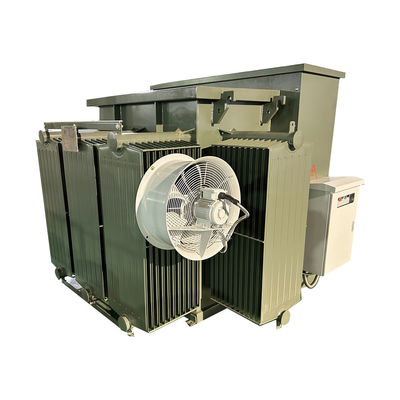

2500 Kva سه فاز پد نصب شده ترانسفورماتور مرحله پایین 12470v تا 480V UL گواهینامه 2

مشخصات

ترانسفورماتور سه فاز
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	خسارت (W)
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران	120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

نقشه های فنی

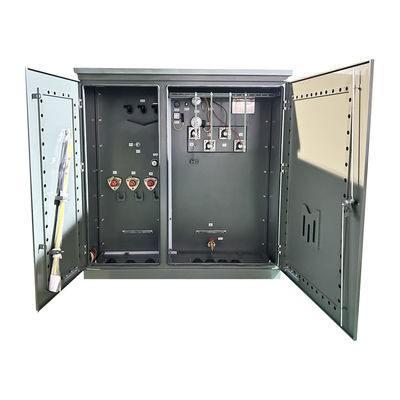

2500 Kva سه فاز پد نصب شده ترانسفورماتور مرحله پایین 12470v تا 480V UL گواهینامه 3

فرآیند تولید

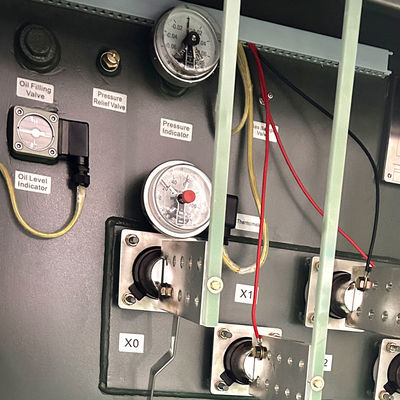

2500 Kva سه فاز پد نصب شده ترانسفورماتور مرحله پایین 12470v تا 480V UL گواهینامه 4

2500 Kva سه فاز پد نصب شده ترانسفورماتور مرحله پایین 12470v تا 480V UL گواهینامه 5

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
