ترانسفورماتور توزیع بالا 100KVA تک فاز قطب نصب شده استاندارد ANSI / IEEE 13.8KV

نام تجاری:	WINLEY
شماره مدل:	D-100/13.8
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

نوع ترانسفورماتور:

ترانسفورماتور غوطه ور شده در روغن

ظرفیت:

100 KVA

ولتاژ اولیه:

13800GrdY/7968

ولتاژ ثانویه:

120/240 ولت

کلاس خنک کننده:

روی یک

مواد پیچ و خم:

رتبه بندی عایق:

کلاس E عایق بندی - 120°C، 248°F

استاندارد(های) کارایی:

مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

13ترانسفورماتور نصب شده بر قطب 8KV,ترانسفورماتور 100KVA,ترانسفورماتور توزیع قطب نصب شده

100KVA Pole Mounted Transformer

Pole Mounted Distribution Transformer

توضیحات محصول

ترانسفورماتور توزیع بالا 100KVA تک فاز قطب نصب شده ANSI / IEEE استاندارد 13.8KV

ترانسفورماتورهای نصب شده بر روی ستونی تولید شده توسط WINLEY ELECTRIC دارای ظرفیت های نامی از 10 kVA تا 333 kVA هستند که با استاندارد های ANSI/IEEE C57، IEC60076 و سایر استانداردها مطابقت دارند.و برآورده کردن و یا حتی فراتر از نیاز DOE و CSA بهره وری.

داده های اصلی

نوع ترانسفورماتور	ترانسفورماتور توزیع هوایی، نوع معمولی
فاز	فاز تک
ظرفیت	100 کیلو وات
ولتاژ اولیه	13800GrdY/7968
ولتاژ ثانویه	120/240 ولت (L-N-L)
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	ONAN؛ خود خنک کننده
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
وزن مایع*	205.93 پوند
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	50dBA
ابعاد*	30.70''-W x 31.85''-D x 47.20''-H
وزن کل (پُر شده از مایع) *	۹۶۵ پوند
کارایی	99.05 درصد
بدون از دست دادن بار (در وات)	+/- 270W
از دست دادن بار کامل (به وات)	+/- 1,100W

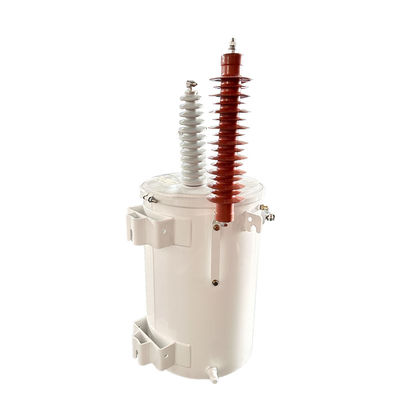

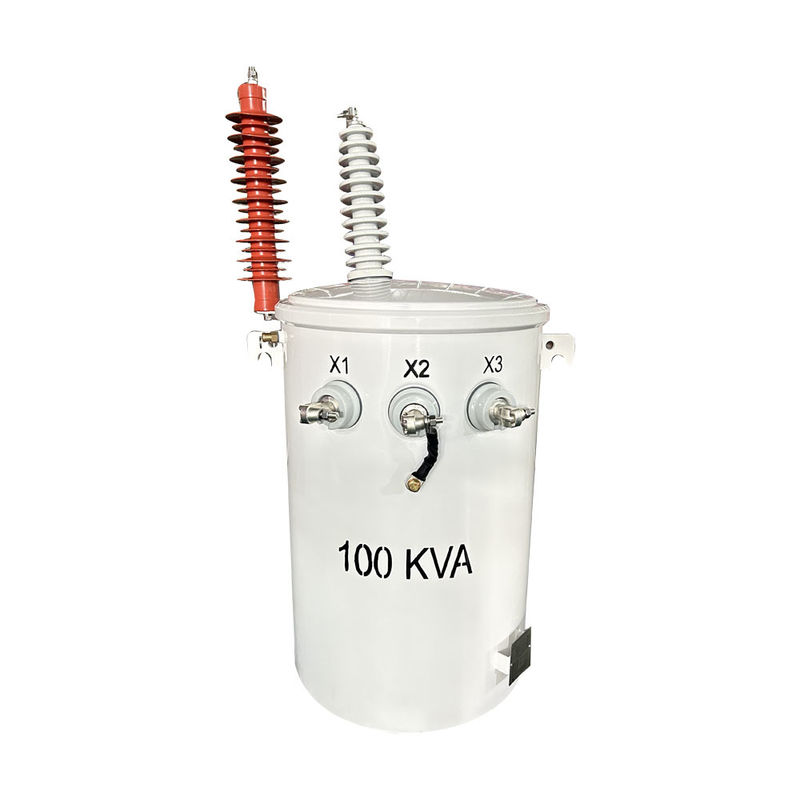

نقشه های محصول

ترانسفورماتور توزیع بالا 100KVA تک فاز قطب نصب شده استاندارد ANSI / IEEE 13.8KV 0

مشخصات

10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
سرمایه ی نامی (kVA)	ولتاژ ((v)	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8 تا 8 درصد	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

فرآیند تولید

ترانسفورماتور توزیع بالا 100KVA تک فاز قطب نصب شده استاندارد ANSI / IEEE 13.8KV 1

ترانسفورماتور توزیع بالا 100KVA تک فاز قطب نصب شده استاندارد ANSI / IEEE 13.8KV 2

ترانسفورماتور توزیع بالا 100KVA تک فاز قطب نصب شده استاندارد ANSI / IEEE 13.8KV 3

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
