ترانسفورماتور تک فاز نصب شده بر روی پد

200kva Single Phase Pad Mounted Transformer Oil Submerged 5KV کلاس ANSI استاندارد IEEE

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

200kva Single Phase Pad Mounted Transformer Oil Submerged 5KV کلاس ANSI استاندارد IEEE

نام تجاری:	WINLEY
شماره مدل:	D-100/12.47
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

نوع ترانسفورماتور:

پد نصب شده، محفظه نوع II

ظرفیت:

200KVA

ولتاژ اولیه:

4160GrdY/2400

ولتاژ ثانویه:

240/120 ولت

نوع خوراک:

خوراک حلقه

کلاس خنک کننده:

ONAN; روی یک؛ Self-Cooled خود خنک شده

مواد پیچ و خم:

گروه بردار:

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور غوطه ور شده در روغن,ترانسفورماتور نصب شده بر روی پد کلاس 5 کلوولت,ترانسفورماتور نصب شده بر باد استاندارد ANSI IEEE

5 kV Class Pad Mounted Transformer

ANSI IEEE Standard Pad Mounted Transformer

توضیحات محصول

200kva Single Phase Pad Mounted Transformer Oil 5kV کلاس ANSI استاندارد IEEE زیر آب

قدرت نامی: 200 کلو وا
ولتاژ درجه اول: 34.5-19.92/13.8-7.957/13.2-7.62/12.47-7.2 ،یا دیگران
ولتاژ ثانویه: 120-240/240-480/600 یا دیگر
H.V. TAP RANGE: ±2×2.5٪ یا سایر موارد
نوع اتصال: دلتا/وی
نوع: جبهه مرده/جبهه زنده
BIL: 30-150
استانداردها: IEEE، CSA، DOE، NEMA

جزئیات محصول

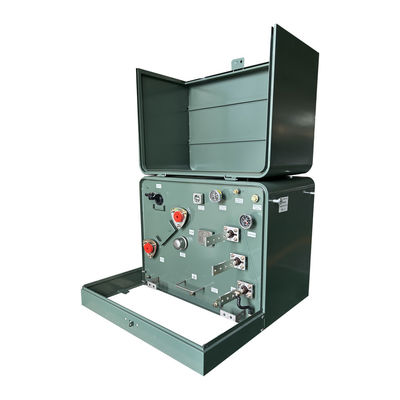

200kva Single Phase Pad Mounted Transformer Oil Submerged 5KV کلاس ANSI استاندارد IEEE 0

داده های اصلی

فاز	فاز تک
ظرفیت	200 کیلو وات
گروه بردار	۲۶
ولتاژ اولیه	4160GrdY/2400
ولتاژ ثانویه	240/120 ولت (L-N-L)
فازور ثانویه	دو خط پیچ و تاب تک فاز
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	ONAN؛ خود خنک کننده
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	55 دبیای
نصب	نصب پد
کارایی	99.20 درصد
بدون از دست دادن بار (در وات) *	+/- 680W
از دست دادن بار (در وات) *	+/- 2,760W

نقشه های محصول

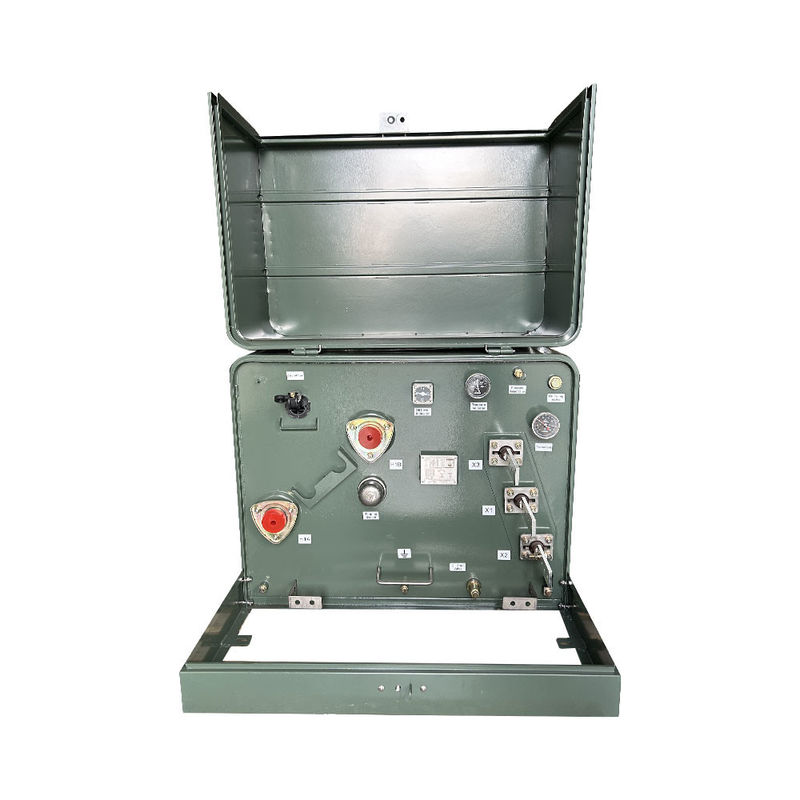

200kva Single Phase Pad Mounted Transformer Oil Submerged 5KV کلاس ANSI استاندارد IEEE 1

مشخصات

Sمشخصات ترانسفورمور نصب شده بر روی پد
رتبه بندی	ولتاژ بالا ((kV)	هيچ از دست دادن بار	در بار از دست دادن	ارتفاع	عمق	عرض	وزن روغن ((کیلوگرم)	وزن کل ((kg)
(kVA)	ولتاژ بالا ((kV)	هيچ از دست دادن بار	در بار از دست دادن	(ملی متر)	(ملی متر)	(ملی متر)	وزن روغن ((کیلوگرم)	وزن کل ((kg)
15 کلووا	34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران	50	195	840	740	610	45	294
25 کلووا		80	290	840	740	610	68	362
37.5 کلووا		106	360	840	760	610	75	476
50 کلووا		135	500	840	810	610	93	553
۷۵ کیلووایت		190	650	840	860	610	132	672
100 کلووا		280	1010	910	1200	965	230	714
۱۶۷ کیلو وات		435	1530	1000	1200	965	265	913
۲۵۰ کیلو وات		550	2230	1250	1300	1430	325	1106

لوازم جانبی اختیاری

WINLEY 200 kVA یک فاز ترانسفورماتور پد نصب کار می کند به طور ایمن، قابل اعتماد و کارآمد و می تواند در داخل و خارج از خانه نصب شود. این نوع ترانسفورماتور دارای هزینه های عملیاتی پایین است،با محیط زیست سازگار است، آسان برای نصب و دارای هزینه خرید پایین است، بنابراین به طور گسترده ای در مکان های مسکونی، تجاری و دیگر مکان های عمومی استفاده می شود.

فرآیند تولید

200kva Single Phase Pad Mounted Transformer Oil Submerged 5KV کلاس ANSI استاندارد IEEE 3

200kva Single Phase Pad Mounted Transformer Oil Submerged 5KV کلاس ANSI استاندارد IEEE 4

200kva Single Phase Pad Mounted Transformer Oil Submerged 5KV کلاس ANSI استاندارد IEEE 5

200kva Single Phase Pad Mounted Transformer Oil Submerged 5KV کلاس ANSI استاندارد IEEE 6

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
