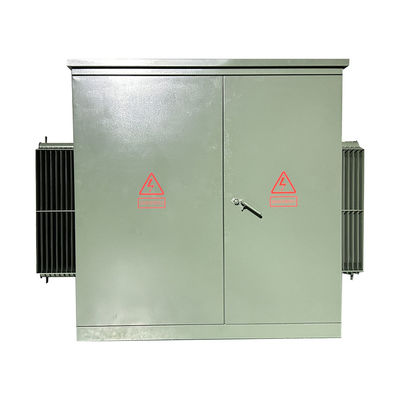

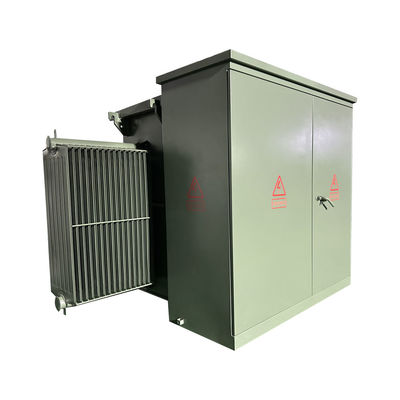

ترانسفورماتور سه فاز نصب شده 3000Kva 24940V تا 4160Y/2400 UL گواهینامه

ترانسفورماتورهای سه فاز ما دارای گواهینامه UL هستند که ظرفیت آنها از 30 تا 5500kVA و ولتاژ تا 34.5kV است.محصولات ما در مقادیر زیادی به آمریکای شمالی فیلیپین و مکان های دیگر صادر می شود.

داده های اصلی

ویژگی های استاندارد

• کار 60 هرتز
• افزایش متوسط پیچ 65 درجه سانتیگراد.
• تنظیمات تغذیه شعاعی و حلقه ای
• نوع فرون های HV مرده و فعال.
• HV BIL 45 150 کلو ولت (جبه مرده) 200 کلو ولت (جبه زنده).
• LV BIL 30 و 60 کیلو ولت
• قفل کردن سه نقطه ای درب ولتاژ پایین
• درب ولتاژ بالا که فقط بعد از
در ولتاژ پایین باز شده.
• پارتیشن فولادی سخت
• مخزن ترانسفورم از پوشش تا پایه جوش داده شده است.
• برچسب نام دائمی.
• یک اینچ NPT لوله کلاه پر کردن تدارکات.
• پد های زمین تانک ANSI.
• دریچه تخلیه یک اینچ و نمونه گیر
• دریچه فشار خودکار (35 SCFM).
• تغییر نل با (2) 2.5% نل های ظرفیت کامل بالاتر
و کمتر از اسمی.
• یک سوراخ دست 10 × 18 × (یا 14 × 25 ×) در ترانسفورم
پوشش مخزن
• رنگ سبز زیتون (Munsell 7GY 3.29/1.5).
• طراحی، تولید و آزمایش مطابق با
با آخرین استانداردهای ANSI

نقشه های فنی

ساختار محصول

1) بخش ترانسفورماتور و بخش کابینت کنترل از نسخه ایالات متحده که بخش ترانسفورماتور یک ساختار کاملا بسته است،و روغن عایق کننده می تواند دو نوع روغن نقطه روشن شدن بالا یا روغن معمولی باشد..

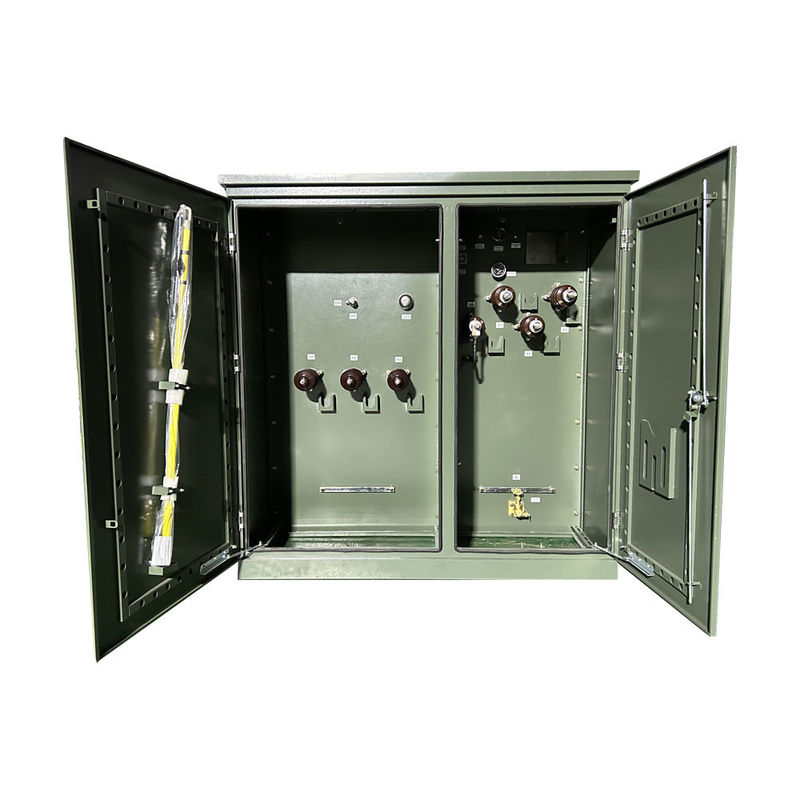

2) کابینت کنترل به یک اتاق ولتاژ بالا و یک اتاق ولتاژ پایین تقسیم شده است.

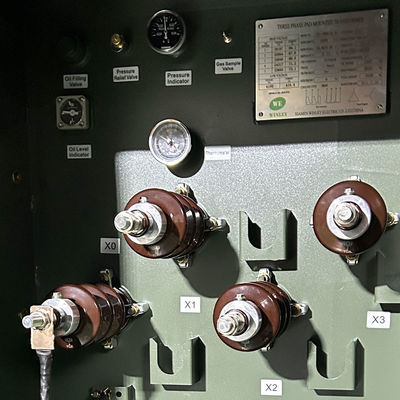

3) اتاق ولتاژ بالا مجهز به: پلاگین کابل ولتاژ بالا، گیرنده رعد و برق، دستگیره کاربری سوئیچ بار، دستگیره سوئیچ لوله کشی غیر تحریک، فیوز پلگ ان، شیر فشار،ترمومتر، فشار سنج، اندازه گیری موقعیت روغن، پلاگین های پر کردن روغن، شیرهای تخلیه روغن و غیره، سوئیچ های بار، تغییر دهنده های لوله های خاموش، فیوز های پلاگین و غیره.همگی با هسته ترانسفورمور در روغن ترانسفورمور غوطه ور می شوند.کابل ولتاژ بالا و ترانسفورماتور با اتصال کابل آرنج متصل می شوند.
4) طرف ولتاژ پایین می تواند با قطع کننده های مدار هوا، ترانسفورماتورهای جریان و همچنین اندازه گیری های انرژی الکتریکی، آمپترها و ولتمترها نصب شود.و مدارهای خروجی و دستگاه های جبران ظرفیت می توانند با توجه به نیازهای کاربر پیکربندی شوند.

مشخصات

استانداردهای قابل استفاده

IEEE Std C5712.00 استاندارد برای الزامات عمومی استاندارد برای توزیع مایع، قدرت و ترانسفورماتورهای تنظیم کننده.
IEEE Std C5712.28 تجهیزات نصب شده بر روی پد - یکپارچگی محفظه.
IEEE Std C5712.34 ️ الزامات استاندارد برای ترانسفورماتورهای توزیع سه فاز، خود خنک کننده، قسمتی و نصب شده بر پد
IEEE Std C5712.90 ٫ کد آزمون استاندارد برای توزیع مایع، قدرت و تنظیم ترانسفورماتورها و راهنمای IEEE برای آزمایش مدار کوتاه ترانسفورماتورهای توزیع و قدرت.
IEEE Std C5712.91 راهنمای بارگذاری ترانسفورماتورهای غوطه ور شده در روغن معدنی

فرآیند تولید

گواهینامه UL / cUL

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
