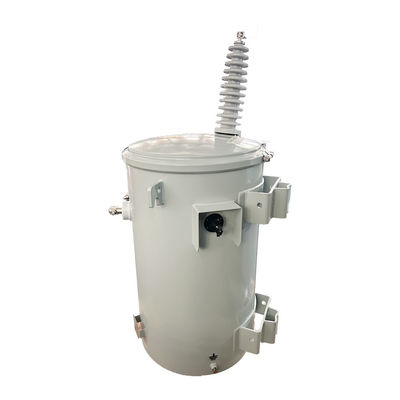

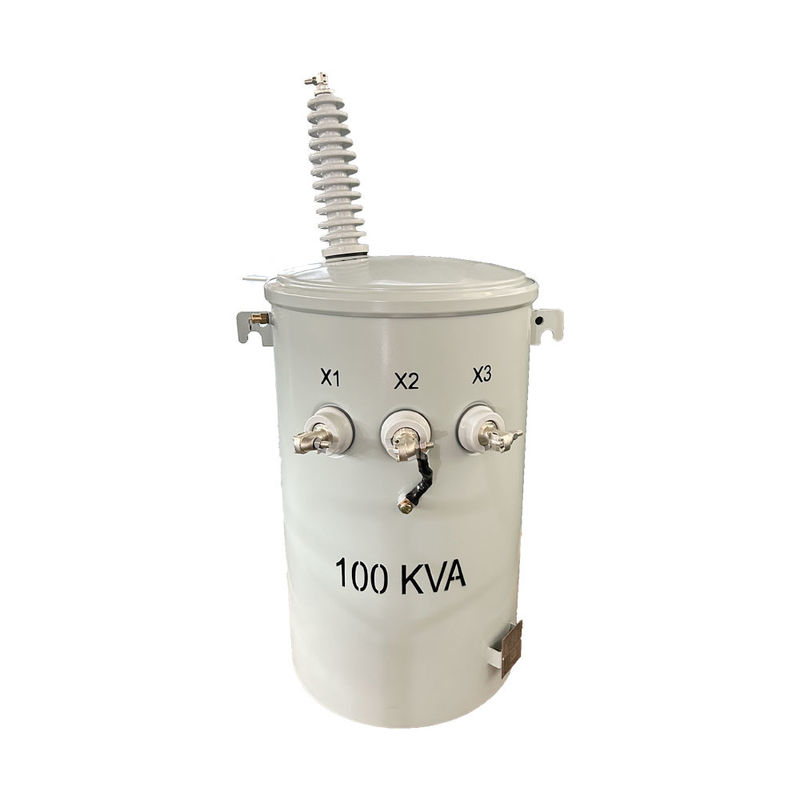

100KVA یک فاز قطب نصب شده توزیع ترانسفورماتور ولتاژ دوگانه گام پایین 34.5KV به 120V

نام تجاری:	WINLEY
شماره مدل:	D-100/34.5
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

نوع ترانسفورماتور:

ترانسفورماتور غوطه ور شده در روغن

ظرفیت:

100 KVA

ولتاژ اولیه:

34500GrdY/19920

ولتاژ ثانویه:

120/240 ولت

کلاس خنک کننده:

ONAN; روی یک؛ Self-Cooled خود خنک شده

مواد پیچ و خم:

گروه بردار:

Dyn11 / Yyn0

فرکانس:

50/60 هرتز

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور توزیع 120 ولت,ترانسفورماتور توزیع 100KVA,34ترانسفورماتور توزیع 5KV

100KVA Pole Mounted Distribution Transformer

34.5KV Pole Mounted Distribution Transformer

توضیحات محصول

100KVA یک فاز قطب نصب شده توزیع ترانسفورماتور ولتاژ دوگانه گام پایین 34.5KV به 120V

استانداردهای محصول:

نوع روغن: 25# /45# استانداردهای روغن: IEC60296 25#
فشار پوسته: 25 kpA استانداردهای بطری پورسلین: IEC60137
ظرفیت بیش از حد: 10٪ استاندارد قابلیت مدار کوتاه: ANSI C57.12-2000
سر و صدا با استانداردهای ANSI/IEEE C57 مطابقت دارد.12.90 یا IEC 60076-10

ساختار

100KVA یک فاز قطب نصب شده توزیع ترانسفورماتور ولتاژ دوگانه گام پایین 34.5KV به 120V 0

داده های اصلی

فاز	فاز تک
ظرفیت	100 کیلو وات
ولتاژ اولیه	34500GrdY/19920
ولتاژ ثانویه	120/240 ولت (L-N-L)
فازور ثانویه	دو خط پیچ و تاب تک فاز
BIL ثانویه	30 کیلو ولت
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	ONAN؛ خود خنک کننده
استانداردهای کارایی	استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	50dBA
مواد اصلی	فولاد جهت دار دانه
مواد مخزن	فولاد پوشش داده شده
ابعاد*	30.70''-W x 31.85''-D x 47.20''-H
کارایی	99.05 درصد
بدون از دست دادن بار (در وات)	+/- 270W
از دست دادن بار کامل (به وات)	+/- 1,100W

نقشه های محصول

100KVA یک فاز قطب نصب شده توزیع ترانسفورماتور ولتاژ دوگانه گام پایین 34.5KV به 120V 1

نوع معمولی

ترانسفورماتور یک ساختار مهر و موم است. هرکدام با دستگاه های زمین، قلاب ها، لوله های پشتیبانی که مطابق با استاندارد ANSI است و یک یا دو بش ولتاژ بالا در پوشش،بش ولتاژ پایین در دیوار مخزن، و بولت چشم، ترمینال های اتصال. تغییر دهنده ضربه باید بر اساس دستورات پس از خاموش کردن برق تنظیم شود.

مشخصات

10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
سرمایه ی نامی (kVA)	ولتاژ ((v)	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8 تا 8 درصد	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

فرآیند تولید

100KVA یک فاز قطب نصب شده توزیع ترانسفورماتور ولتاژ دوگانه گام پایین 34.5KV به 120V 2

100KVA یک فاز قطب نصب شده توزیع ترانسفورماتور ولتاژ دوگانه گام پایین 34.5KV به 120V 3

100KVA یک فاز قطب نصب شده توزیع ترانسفورماتور ولتاژ دوگانه گام پایین 34.5KV به 120V 4

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
