ترانسفورماتور سه فاز نصب شده

ترانسفورماتور نصب شده در پد 750kva 3 فاز 8320V تا 480Y گواهینامه UL Doe2016 استاندارد های ANSI IEEE

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

ترانسفورماتور نصب شده در پد 750kva 3 فاز 8320V تا 480Y گواهینامه UL Doe2016 استاندارد های ANSI IEEE

نام تجاری:	WINLEY
شماره مدل:	S-750/8.3
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL,cUL,CE,ISO

سه مرحله

ظرفیت:

750 KVA

ولتاژ اولیه:

8320 ولت

ولتاژ ثانویه:

480Y/277

فرکانس:

60 هرتز

افزایش دما:

65 درجه سانتی گراد

کلاس خنک کننده:

KNAN; KNAN; Self-Cooled خود خنک شده

مقاومت (معمولی):

50.0-7.5%

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور 750kVA,ترانسفورماتور نصب شده بر روی پد گواهینامه UL,3 مرحله پد نصب ترانسفورماتور

UL Certification Pad Mounted Transformer

3 Phase Pad Mounted Transformer

توضیحات محصول

ترانسفورماتور نصب شده در پد 750kva 3 فاز 8320V تا 480Y گواهینامه UL Doe2016 استانداردهای ANSI IEEE

ولتاژ اصلی: 12.47kV یا دیگر
ولتاژ ثانویه: 208Y/120V یا دیگر
H.V. TAP RANGE: ±2×2.5٪ یا سایر موارد
نوع اتصال: Dyn11/YNyn0 یا سایر
نوع: تغذیه حلقه ای/غذای شعاعی
BIL: 30 تا 150 کیلو ولت
استانداردها: IEEE، CSA، DOE
قدرت نامی: 750 kVA
گواهینامه: UL، cUL، CSA، ISO

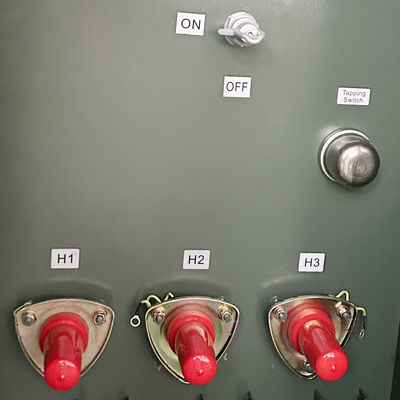

ترانسفورماتور نصب شده در پد 750kva 3 فاز 8320V تا 480Y گواهینامه UL Doe2016 استاندارد های ANSI IEEE 0

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
نوع تغذیه ترانسفورم	تغذیه شعاعی
فاز	سه مرحله
ظرفیت	۷۵۰ کیلو وات
گروه بردار	DYN1
ولتاژ اولیه	8320 ولت
ولتاژ ثانویه	480Y/277
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
کلاس خنک کننده	KNAN
مقاومت (معمولی)	5.0-7.5 درصد
استانداردهای کارایی	DOE 2016، ANSI/IEEE
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	۵۸ دبیا
رتبه بندی ارتفاع	3300 فوت (1000 متر) بالای سطح دریا
مواد اصلی	فولاد جهت دار دانه
مواد مخزن	فولاد پوشش داده شده
ابعاد	88'' W x 56' D x 63' H
وزن	۶۴۰۰ پوند
بهره وری %	99.25 درصد
بدون از دست دادن بار (در وات)	+/- 980W
از دست دادن بار کامل (به وات) در 100٪	+/- 6,450W

این ترانسفورمور 750 کیلو واتای نصب شده به دقت برای بازار ایالات متحده طراحی شده است و دارای یک طرح تغذیه حلقه ای است که به طور کامل با استانداردهای IEEE و DOE مطابقت دارد.برای کار با ولتاژ اولیه 8320 و ولتاژ ثانویه 480GrdY/277V, با افزایش دمای 65 درجه سانتیگراد و استفاده از روش خنک کننده ONAN، از روغن معدنی به عنوان مایع عایق استفاده می کند.اين ترانسفورماتور بيشترين امنيت و امنيت را تضمین مي کند.

ساختار

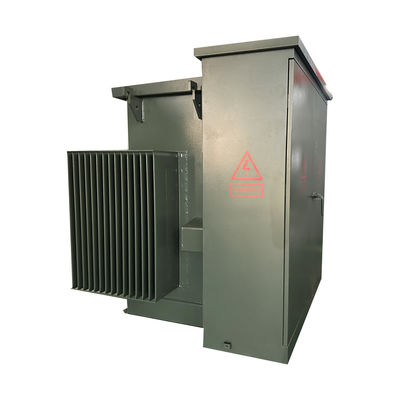

ترانسفورماتور نصب شده در پد 750kva 3 فاز 8320V تا 480Y گواهینامه UL Doe2016 استاندارد های ANSI IEEE 1

نقشه های فنی

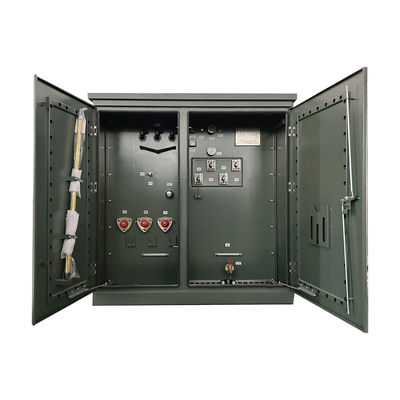

ترانسفورماتور نصب شده در پد 750kva 3 فاز 8320V تا 480Y گواهینامه UL Doe2016 استاندارد های ANSI IEEE 2

مشخصات

مشخصات محصول
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)	ارتفاع (ملی متر)	عمق (ملی متر)	عرض (ملی متر)	وزن (کیلوگرم)
75	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 یا دیگران	۲۷۷ ولت ۳۴۷ ولت ۴۸۰ ولت ۶۰۰ ولت 120 و 240 ولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645
150			280	2200	1530	980	1510	989
300			480	3650	1680	1080	1660	1415
500			680	5100	1790	1160	1810	1905
750			980	7500	2030	1300	2030	2755
1000			1150	10300	1854	1549	1651	3235
1500			1640	14500	2150	1570	2210	5835
2000			2160	20645	2220	1600	2380	6430
2500			2680	23786	2330	1650	3070	8865
3000			3300	30300	2460	1850	3260	11300
3735			4125	37875	2680	2060	4080	14400

عکس های محصول

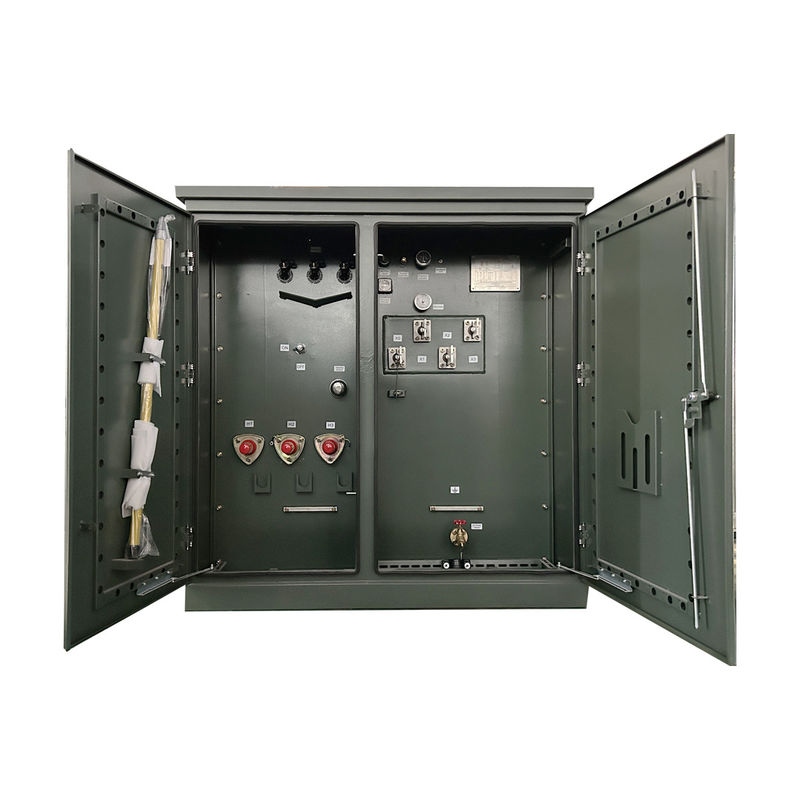

ترانسفورماتور نصب شده در پد 750kva 3 فاز 8320V تا 480Y گواهینامه UL Doe2016 استاندارد های ANSI IEEE 3

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
