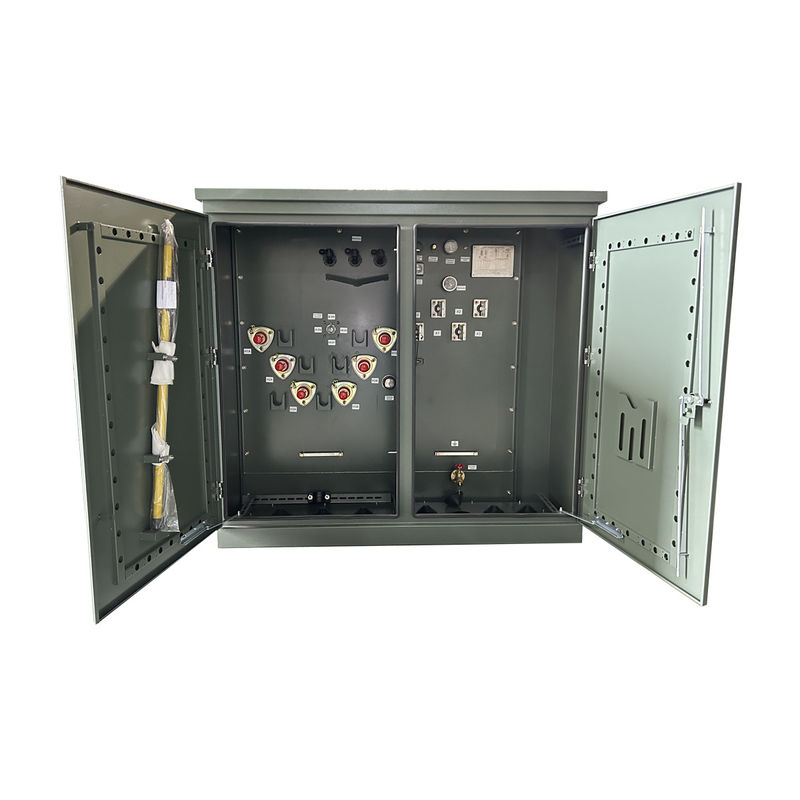

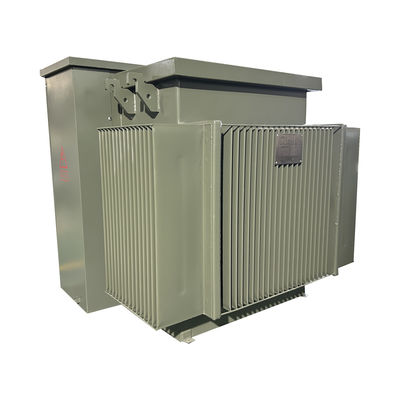

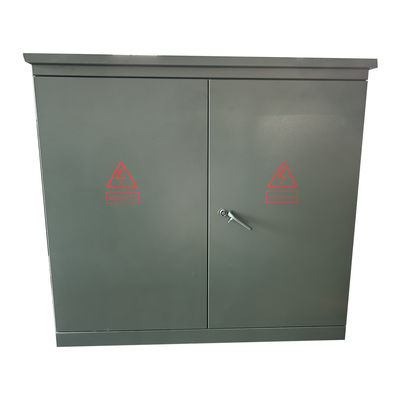

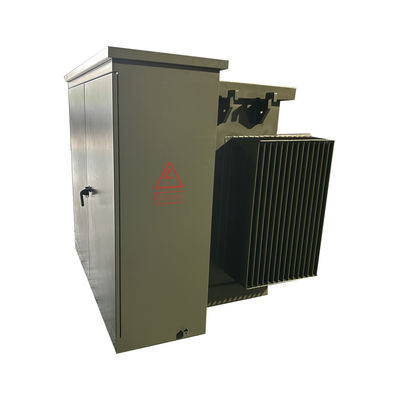

750kva 3 فاز زنده مرده پد جلو نصب شده ترانسفورماتور الکتریکی 13200v به 480v 304 فولاد ضد زنگ FR-3 روغن

نام تجاری:	WINLEY
شماره مدل:	S-750/13.2
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL,CE,ISO

سه مرحله

ظرفیت:

750 کیلو ولت آمپر

ولتاژ اولیه:

13.2 کیلو ولت

ولتاژ ثانویه:

480Y/277

گروه بردار:

رتبه بندی عایق:

کلاس E عایق بندی - 120°C، 248°F

رتبه بندی K-Factor:

K-1 (استاندارد)

کلاس خنک کننده:

ONAN / KNAN

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور الکتریکی نصب شده بر روی پد جلو,ترانسفورماتور الکتریکی 750kva Pad Mounted

750kva Pad Mounted Electrical Transformer

توضیحات محصول

750kva 3 فاز زنده مرده پد جلو نصب شده ترانسفورماتور الکتریکی 13200v به 480v 304 فولاد ضد زنگ FR-3 روغن

WINLEY ELECTRIC در تولید ترانسفورماتور های سه فاز نصب شده تخصص دارد. محصولات ما گواهینامه UL / CUL را به دست آورده اند و با ANSI، IEEE، DOE، CSA و سایر استانداردها مطابقت دارند.قدرت نامی معمولاً 75kVA تا 5500kVA است، و ولتاژ می تواند به 34.5 کیلو ولت برسد. محصولات ما به آمریکای شمالی و مکان های دیگر در مقادیر زیادی صادر می شود. ما تجربه غنی در طراحی، تولید و خدمات پس از فروش داریم.

750kva 3 فاز زنده مرده پد جلو نصب شده ترانسفورماتور الکتریکی 13200v به 480v 304 فولاد ضد زنگ FR-3 روغن 0

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
نوع تغذیه ترانسفورم	تغذیه حلقه
عملیات	عملیات مرحله پایین (برای مرحله بالا تایید نشده)
فاز	سه مرحله
ظرفیت	۷۵۰ کیلو وات
گروه بردار	DYN1
ولتاژ اولیه	13200 ولت
ولتاژ ثانویه	480Y/277
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده
مقاومت	5.75 درصد
نوع اتصال اصلی	جبهه مرده
استانداردهای کارایی	استانداردهای DOE 2016، مطابق با استانداردهای CSA استانداردهای ANSI/IEEE را برآورده می کند
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مایع عایق بندی	FR-3 مایع عایق روغن - مایع غیر PCB
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
محدوده دمای عملیاتی محیط	-40°C تا +40°C (-50°F تا +104°F)
سطح صدا	۵۸ دبیا
ارتفاع (ارتفاع)	3300 فوت (1000 متر) بالای سطح دریا
مواد اصلی	فولاد جهت دار دانه
مواد مخزن	304 فولاد ضد زنگ

ساختار

750kva 3 فاز زنده مرده پد جلو نصب شده ترانسفورماتور الکتریکی 13200v به 480v 304 فولاد ضد زنگ FR-3 روغن 1

عملکرد

ترانسفورمور سه فاز نصب شده بر روی پد، سوئیچ بار و فیوز را در سمت ولتاژ بالا ترانسفورمور با هسته و پیچ های ترانسفورمور در همان مخزن روغن غوطه ور می کند.مزاياي ساختاري پيشرفته داره، عملکرد قابل اعتماد، صرفه جویی در انرژی و کاهش مصرف، استفاده انعطاف پذیر، سازگاری قوی و مزایای اقتصادی.

مشخصات

ترانسفورماتور سه فاز
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	خسارت (W)
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران	120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

نقشه های فنی

750kva 3 فاز زنده مرده پد جلو نصب شده ترانسفورماتور الکتریکی 13200v به 480v 304 فولاد ضد زنگ FR-3 روغن 2

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
