3 فاز پد نصب ترانسفورماتور توزیع 3750 Kva 13.2KV تغذیه حلقه مرده جلو

نام تجاری:	WINLEY
شماره مدل:	S-3750/13.2
مقدار تولیدی:	1unit
قیمت:	$5000-$150000
جزئیات بسته بندی:	Plywood case
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

CHINA

گواهی:

UL/cUL,CE,ISO

سه مرحله

ظرفیت:

3750KVA

ولتاژ اولیه:

13.2 کیلو ولت

ولتاژ ثانویه:

480Y/277

گروه بردار:

YnYn0

کارایی:

99.00٪

استاندارد(های) کارایی:

DOE 2016

کلاس خنک کننده:

KNAN; KNAN; Self-Cooled خود خنک شده

Supply Ability:

1000set/month

برجسته کردن:

3750 ترانسفورماتور توزیع نصب شده بر روی پد Kva,ترانسفورماتور توزیع نصب شده بر روی پد جلویی مرده,13ترانسفورماتور توزیع نصب شده بر روی پد.2KV

Dead Front Pad Mounted Distribution Transformer

13.2KV Pad Mounted Distribution Transformer

توضیحات محصول

3 فاز پد نصب ترانسفورماتور توزیع 3750 Kva 13.2KV تغذیه حلقه مرده جلو

WINLEY در تولید ترانسفورماتورهای سه فاز نصب شده تخصص دارد. محصولات ما گواهینامه UL / cUL را به دست آورده اند و با ANSI، IEEE، DOE، CSA و سایر استانداردها مطابقت دارند.قدرت نامی معمولاً 75kVA تا 5500kVA است، و ولتاژ می تواند به 34.5 کیلو ولت برسد.

3 فاز پد نصب ترانسفورماتور توزیع 3750 Kva 13.2KV تغذیه حلقه مرده جلو 0

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
پیکربندی ترانسفورم	پد پر از مایع نصب شده
نوع تغذیه ترانسفورم	تغذیه حلقه
عملیات	عملیات مرحله پایین (برای مرحله بالا تایید نشده)
فاز	سه مرحله
ظرفیت	3.75 MVA (3750 KVA)
گروه بردار	. نه
ولتاژ اولیه	13200 ولت
ولتاژ ثانویه	480Y/277
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده
مقاومت (معمولی)	50.0-7.5%
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای CSA استانداردهای ANSI/IEEE را برآورده می کند
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
محدوده دمای عملیاتی محیط	-40°C تا +40°C (-50°F تا +104°F)
سطح صدا	۶۴ دی بی ای
ارتفاع (ارتفاع)	3300 فوت (1000 متر) بالای سطح دریا

ساختار

3 فاز پد نصب ترانسفورماتور توزیع 3750 Kva 13.2KV تغذیه حلقه مرده جلو 1

ویژگی استاندارد

- فولاد نرم، مخزن فولاد ضد زنگ اختیاری
- در سه نقطه ای برای امنیت
- آستانۀ قابل برداشتن برای نصب آسان
- محورهای کابینت فولاد ضد زنگ و میله های نصب

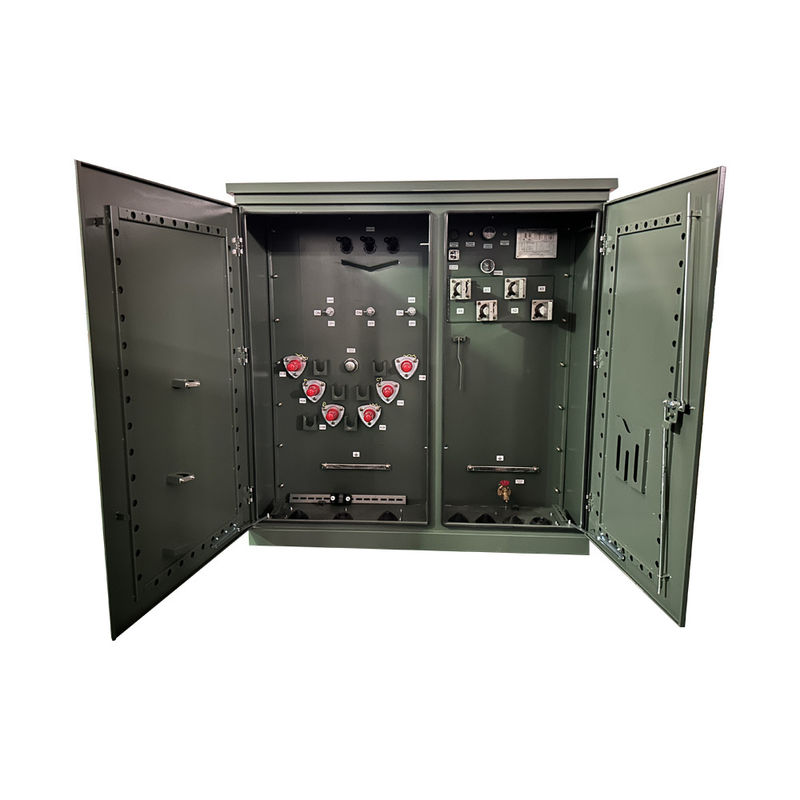

کابینت با پیچ با آستان قابل برداشتن با عمق های زیر:
19"ديديپ براي 300kV تا 750kV
22"در عمق 1000kV تا 1500kV
عمق 24 "برای 2000kV تا 3750kV
عمق 30 "برای 5000kV تا 7500kV

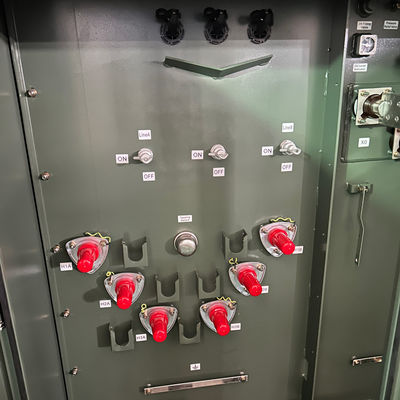

− ساخت جلویی زنده و ساخت جلویی مرده
- سد حجره های فولادی HV/LV
- پلاگین تخلیه روغن برای 500 kVA و کمتر
- 1 ٪ دریچه تخلیه با نمونه گیر برای 750 kVA و بالاتر

مشخصات

ترانسفورماتور سه فاز
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	خسارت (W)
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران	120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

نقشه های فنی

3 فاز پد نصب ترانسفورماتور توزیع 3750 Kva 13.2KV تغذیه حلقه مرده جلو 2

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
