ترانسفورماتور سه فاز نصب شده

پود نصب ترانسفورماتور سه فاز پود نصب ترانسفورماتور 300kva روغن پر شده 13800v تا 208v

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

پود نصب ترانسفورماتور سه فاز پود نصب ترانسفورماتور 300kva روغن پر شده 13800v تا 208v

نام تجاری:	WINLEY
شماره مدل:	S-300/13.8
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL,CE,ISO

سه مرحله

نوع خوراک:

خوراک حلقه

ولتاژ اولیه:

13800 ولت

ولتاژ ثانویه:

208Y/120

کلاس خنک کننده:

فرکانس:

60 هرتز

افزایش دما:

65 درجه سانتی گراد

رتبه بندی K-Factor:

K-0 (استاندارد)

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور نصب شده بر روی پد 208v,ترانسفورماتور نصب شده بر باد 300Kva,ترانسفورماتور سه فاز نصب شده

300kva Pad Mounted Transformer

Three Phase Pad Mounted Transformer

توضیحات محصول

پود نصب ترانسفورماتور سه فاز پود نصب ترانسفورماتور 300kva روغن پر شده 13800v تا 208v

توان درجه بندی: 75 کلووا 5500 کلووا

درجه بندی ولتاژ اولیه: ۳۴.۵-۱۹.۹۲/۱۳.۸-۷.۹۵۷/۱۳.۲-۷.۶۲/۱۲.۴۷-۷2،44 کلوولت یا سایر
درجه بندی ولتاژ ثانویه: 240/480/480Y-277/600Y-347 یا سایر
نوع:تغذیه حلقه ای/غذای شعاعی
BIL: 30 تا 200 کیلووت
استانداردها: IEEE/ANSI، CSA، IEC، DOE، NEMA

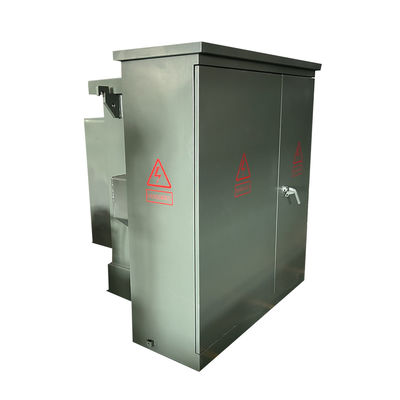

پود نصب ترانسفورماتور سه فاز پود نصب ترانسفورماتور 300kva روغن پر شده 13800v تا 208v 0

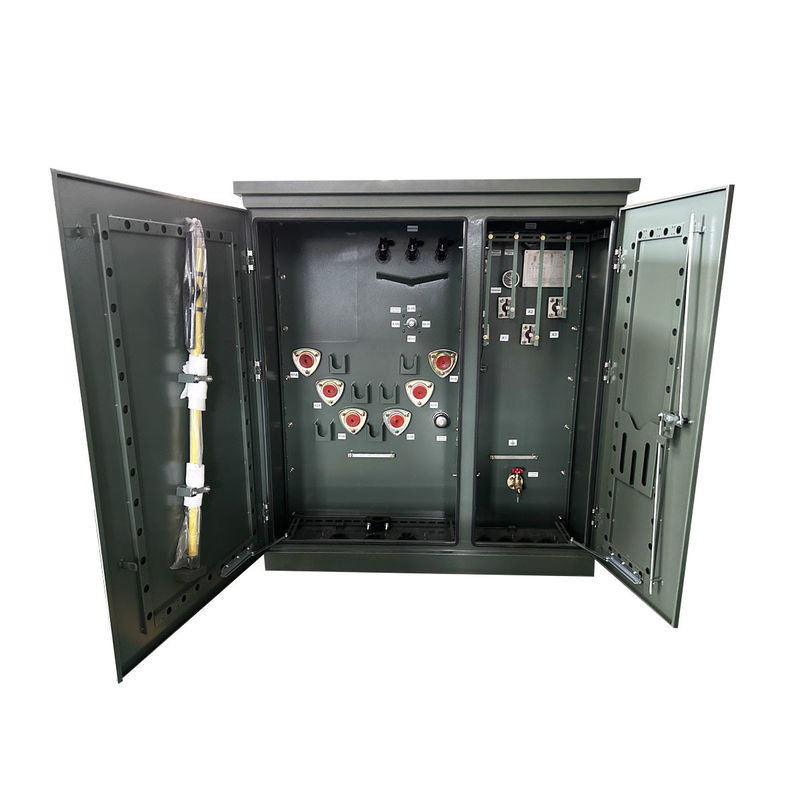

پود نصب ترانسفورماتور سه فاز پود نصب ترانسفورماتور 300kva روغن پر شده 13800v تا 208v 1

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
نوع تغذیه ترانسفورم	تغذیه حلقه
فاز	سه مرحله
ظرفیت	۳۰۰ کیلو وات
ولتاژ اولیه	13800 ولت
ولتاژ ثانویه	208Y/120
کلاس ولتاژ ثانویه	1کلاس.2 کلوولت
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
کلاس خنک کننده	KNAN؛ خود خنک کننده
دکمه تغییر دهنده	5-موقعيت تغييرگر تايپ
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-0 (استانداردی)
مواد پیچ و خم	آلومینیوم
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	55 دبیای
رتبه بندی ارتفاع	3300 فوت (1000 متر) بالای سطح دریا
مواد مخزن	304 فولاد ضد زنگ
بهره وری %	99.00%
از دست دادن کل بار (به وات) در 100٪	+/- 3500W

ویژگی عملکرد

ترانسفورماتور سه فاز نصب شده بر روی پد یک ترانسفورماتور توزیع پر شده از روغن است که برای بار توزیع زیرزمینی در محیط های تجاری مانند مراکز خرید، مدارس،و کارخانه های صنعتی. این در ساختارهای جلو و جلو زنده وجود دارد ، مناسب برای تغذیه حلقه ای و برنامه های تغذیه شعاعی ، با یا بدون شیر.برای کارایی و کمکی طراحی شدهمزایای آن عبارتند از ولتاژ بالا، نقطه خنثی پایدار، از دست دادن کم، اندازه کوچک، مقرون به صرفه، ایمنی، سازگار بودن با محیط زیست و طراحی جذاب.

نقشه های فنی

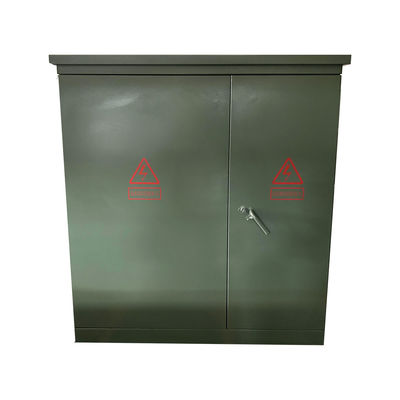

پود نصب ترانسفورماتور سه فاز پود نصب ترانسفورماتور 300kva روغن پر شده 13800v تا 208v 2

مشخصات

مشخصات محصول
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)	ارتفاع (ملی متر)	عمق (ملی متر)	عرض (ملی متر)	وزن (کیلوگرم)
75	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 یا دیگران	۲۷۷ ولت ۳۴۷ ولت ۴۸۰ ولت ۶۰۰ ولت 120 و 240 ولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645
150			280	2200	1530	980	1510	989
300			480	3650	1680	1080	1660	1415
500			680	5100	1790	1160	1810	1905
750			980	7500	2030	1300	2030	2755
1000			1150	10300	1854	1549	1651	3235
1500			1640	14500	2150	1570	2210	5835
2000			2160	20645	2220	1600	2380	6430
2500			2680	23786	2330	1650	3070	8865
3000			3300	30300	2460	1850	3260	11300
3735			4125	37875	2680	2060	4080	14400

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
