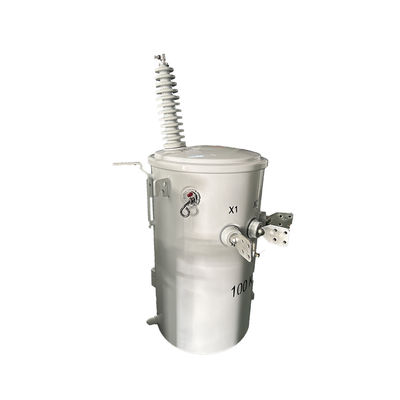

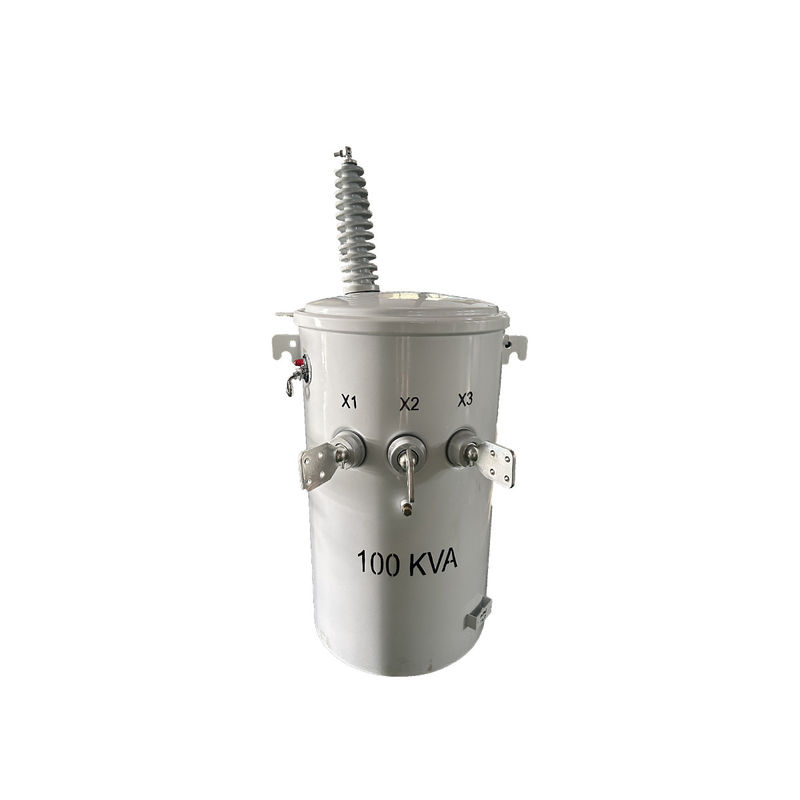

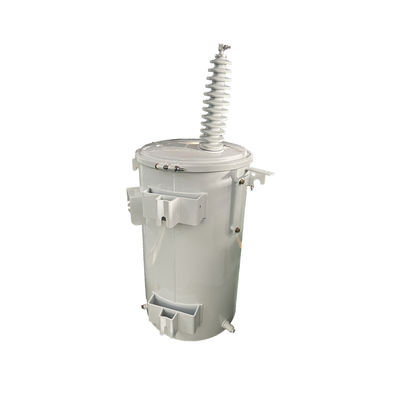

100kva واحد قطب نصب شده توزیع ترانسفورم روغن نوع 34.5KV به 120V استاندارد IEEE

نام تجاری:	WINLEY
شماره مدل:	D-100/34.5
مقدار تولیدی:	1unit
قیمت:	$1000-$10000
جزئیات بسته بندی:	Plywood case
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

CHINA

گواهی:

CE,ISO

ظرفیت:

10 کیلوولت آمپر تا 333 کیلو ولت آمپر

ولتاژ اولیه:

34500GrdY/19920

ولتاژ ثانویه:

120/240 ولت

فرکانس:

50/60 هرتز

کلاس خنک کننده:

ONAN/KNAN

مواد پیچ و خم:

مس/آلومینیوم

کارایی:

99.00٪

Supply Ability:

1000set/month

برجسته کردن:

ترانسفورماتور توزیع 100kVA,34ترانسفورماتور توزیع.5KV,ترانسفورماتور توزیع 120 ولت

34.5KV distribution transformer

120V distribution transformer

توضیحات محصول

روغن ترانسفورماتور توزیع 100 kVA با قطب واحد از نوع 34.5KV تا 120V استاندارد IEEE

ترانسفورماتورهای نصب شده در قطب WINLEY دارای ظرفیت های نامی از 10 kVA تا 333 kVA هستند که با استاندارد های ANSI/IEEE C57، IEC60076 و سایر استانداردها مطابقت دارند.و برآورده کردن یا حتی فراتر از نیازهای DOE و CSA بهره وریمحصولات ما در مقادیر زیادی به آمریکای شمالی، آمریکای مرکزی و جنوبی، جنوب شرقی آسیا و بازارهای دیگر صادر شده و به طور گسترده ای مورد ستایش قرار گرفته است.

ساختار

100kva واحد قطب نصب شده توزیع ترانسفورم روغن نوع 34.5KV به 120V استاندارد IEEE 0

داده های اصلی

نوع ترانسفورماتور	ترانسفورماتور توزیع هوایی، نوع معمولی
فاز	فاز تک
ظرفیت	100 کیلو وات
ولتاژ اولیه	34500GrdY/19920
کلاس ولتاژ اولیه	کلاس 35 کیلووتی
BIL ثانویه	30 کیلو ولت
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	ONAN؛ خود خنک کننده
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	۵۱ دبیا
ابعاد*	30.71''-W x 31.89''-D x 47.24''-H
قطر مخزن*	24'' OD
وزن خشک*	4850.01 پوند
وزن کل (پُر شده از مایع) *	۹۶۸ پوند
برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016
کارایی	99.00%
بدون از دست دادن بار (در وات)	+/- 273W
از دست دادن بار کامل (به وات)	+/- 1,105W

نقشه های محصول

100kva واحد قطب نصب شده توزیع ترانسفورم روغن نوع 34.5KV به 120V استاندارد IEEE 1

مشخصات

10kva-333kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
	ولتاژ ((v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8 تا 8 درصد	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

لوازم

100kva واحد قطب نصب شده توزیع ترانسفورم روغن نوع 34.5KV به 120V استاندارد IEEE 2

بسته بندی

100kva واحد قطب نصب شده توزیع ترانسفورم روغن نوع 34.5KV به 120V استاندارد IEEE 3

فرآیند تولید

100kva واحد قطب نصب شده توزیع ترانسفورم روغن نوع 34.5KV به 120V استاندارد IEEE 4

100kva واحد قطب نصب شده توزیع ترانسفورم روغن نوع 34.5KV به 120V استاندارد IEEE 5

100kva واحد قطب نصب شده توزیع ترانسفورم روغن نوع 34.5KV به 120V استاندارد IEEE 6

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
