جزئیات محصولات

خونه > محصولات >

ترانسفورماتور کویل ریخته شده

SCB11 سری ولتاژ بالا سه فاز رزین اپوکسی ریخته خشک نوع قدرت ترانسفورم 630 kVA

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

SCB11 سری ولتاژ بالا سه فاز رزین اپوکسی ریخته خشک نوع قدرت ترانسفورم 630 kVA

نام تجاری:	WINLEY
شماره مدل:	SCB11-630/13.2
مقدار تولیدی:	1 واحد
قیمت:	$5000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

ظرفیت رتبه بندی شده:

630KVA

روش خنک کننده:

AN/AF

فرکانس:

50/60 هرتز

ولتاژ اولیه:

13200 ولت

ولتاژ ثانویه:

480 ولت

محفظه:

افزایش دما:

100 ℃

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور رزین ریخته شده سری SCB11,ترانسفورماتور رزین ریخته شده با ولتاژ بالا,630 kVA ترانسفورماتور رزین ریخته شده

High Voltage Cast Resin Transformer

630 kva Cast Resin Transformer

توضیحات محصول

SCB11 سری ولتاژ بالا سه فاز رزین اپوکسی ریخته خشک نوع قدرت ترانسفورم 630 kVA

ساختار محصول

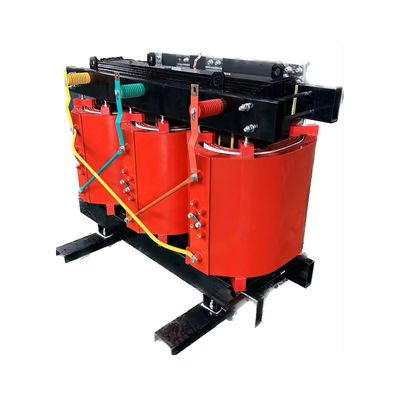

SCB11 سری ولتاژ بالا سه فاز رزین اپوکسی ریخته خشک نوع قدرت ترانسفورم 630 kVA 0

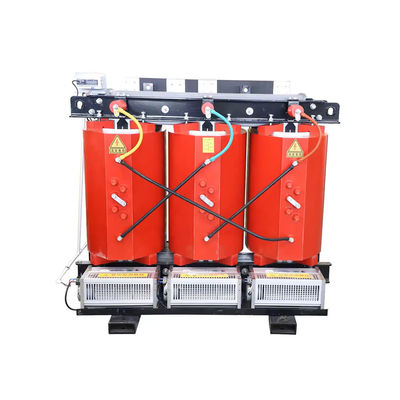

SCB11 سری ولتاژ بالا سه فاز رزین اپوکسی ریخته خشک نوع قدرت ترانسفورم 630 kVA 1

داده های اصلی

داده های مشخصات ترانسفورماتور خشک
نه، نه	ماده	واحد	الزامات
1	نوع	~	نوع خشک رزین ریخته شده
2	ظرفیت نامی	kVA	630
3	شماره فاز	~	3
4	ولتاژ اولیه	kV	10
5	ولتاژ ثانویه	kV	0.4
6	نوع ضربه زدن	~	خارج از مدار
7	محدوده استفاده	%	±2*2.5% ((۵ مرحله)
8	روش خنک کننده	~	AN/AF
9	فرکانس نامی	هرتز	50
10	گروه بردار	~	Dyn11
11	کلاس عایق بندی	~	F
12	افزایش دمای بدن	K	100
13	از دست دادن خارج از بار	W	1180
14	از دست دادن بار (120°C)	W	5880
15	مقاومت	%	3.0~70
16	مواد پیچ و تاب	~	Cu یا Al
17	مواد هسته ای	~	فولاد سیلیکونی
18	درجه IP	~	IP00
19	وضعیت سرویس	~	داخل خانه
20	سطح دریا	م	≤1000
21	استاندارد	~	IEC60076

نقاشی

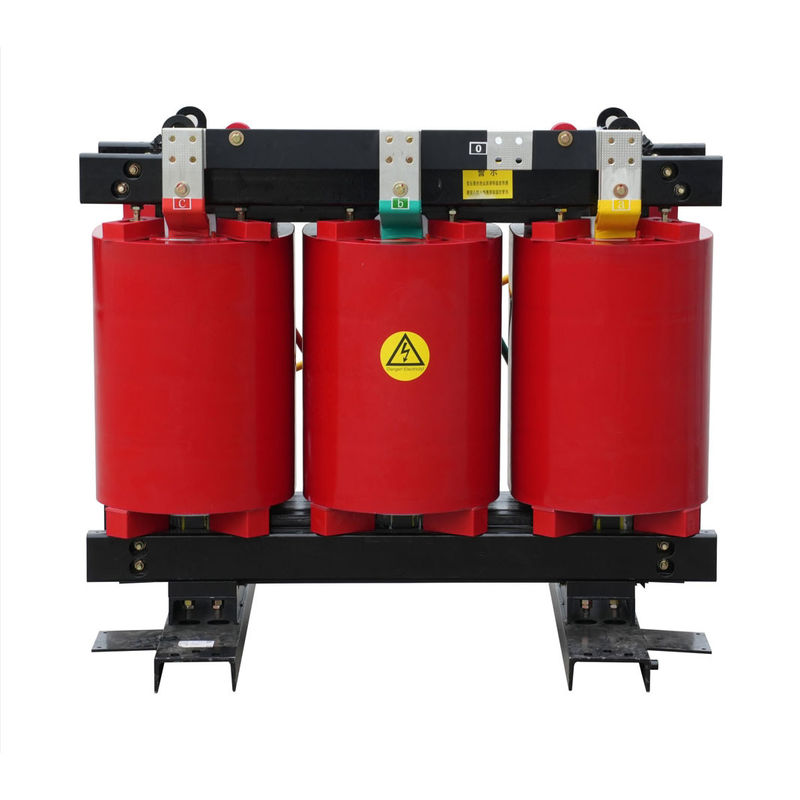

SCB11 سری ولتاژ بالا سه فاز رزین اپوکسی ریخته خشک نوع قدرت ترانسفورم 630 kVA 2

ویژگی عملکرد

1) هسته آهن از فولاد سیلیکونی با کیفیت بالا ساخته شده است. سطح آن با ضد خوردگی و تبعید گرما خوب پوشش داده شده است تا از دست دادن کم ترانسفورماتور و مقاومت در برابر خوردگی اطمینان حاصل شود.
2) پیچ و تاب ولتاژ بالا دارای یک سقوط مداوم به سمت پایین دیسک با یک رسانای نوار ((الومینیوم یا مس) و عایق دو لایه است. پیچ و تاب ها در خلاء با رزین اپوکسی ریخته می شوند.
3) پیچ کم ولتاژ از ورق آلومینیوم یا مس ساخته شده و با ورق عایق بندی شده با رزین اپوکسی پیچ شده است.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)در اتاق ریخته گری خلاء، رزین به قالب ریخته می شود تا یک ساختار FRP با قدرت بالا را تشکیل دهد.

مشخصات

ظرفیت نامی	ولتاژ بالا	کم	نماد اتصال	بدون از دست دادن بار	از دست دادن بار	بدون جریان بار	وزن	استقلال مدار کوتاه
(KVA)	(KV)	ولتاژ		(W)	(W)	(٪)	(KG)	(٪)
(KVA)	(KV)	(KV)
10	6	0.4	Dyn11	0.15	0.325	4.1	130	4
30	6.3		آره	0.215	0.75	3.2	260
50	10			0.305	1.055	2.8	315
80	10.5			0.415	1.46	2.6	470
100	11			0.45	1.665	2.4	520
125				0.53	1.955	2.2	585
160				0.61	2.25	2.2	670
200				0.7	2.675	2	790
250				0.81	2.915	2	920
315				0.99	3.67	1.8	1085
400				1.1	4.22	1.8	1320
500				1.305	5.165	1.8	1520
630				1.46	6.31	1.6	1820	6
800				1.71	7.36	1.6	2105
1000				1.99	8.6	1.4	2550
1250				2.35	10.26	1.4	2900
1600				2.755	12.42	1.4	3490
2000				3.735	15.3	1.2	4220
2500				4.5	19.53	1.2	4955

عکس محصول

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
