ترانسفورماتور سه فاز نصب شده

اندازه ترانسفورماتور 3 فاز نصب شده 3000Kva Step-Down 12000V تا 630Y/364

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

اندازه ترانسفورماتور 3 فاز نصب شده 3000Kva Step-Down 12000V تا 630Y/364

نام تجاری:	WINLEY
شماره مدل:	S-5000/35
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO,UL

سه مرحله

ظرفیت:

3000KVA

ولتاژ اولیه:

12000 ولت

ولتاژ ثانویه:

630Y/364 Grounded Wye

فرکانس:

60 هرتز

افزایش دما:

65 درجه سانتی گراد

کلاس خنک کننده:

KNAN; KNAN; Self-Cooled خود خنک شده

مواد پیچ و خم:

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

630Y/364 ترانسفورماتور نصب شده بر روی پد,ترانسفورماتور نصب شده بر باد 3000Kva,ترانسفورماتور 12000 ولت

3000Kva pad mounted transformer

12000V pad mounted transformer

توضیحات محصول

اندازه ترانسفورماتور های سه فاز 3000Kva Step-Down 12000V تا 630Y/364

خلاصه

ترانسفورمور سه فاز نصب شده بر روی پد، سوئیچ بار و فیوز را در سمت ولتاژ بالا ترانسفورمور با هسته و پیچ های ترانسفورمور در همان مخزن روغن غوطه ور می کند.مزاياي ساختاري پيشرفته داره، عملکرد قابل اعتماد، صرفه جویی در انرژی و کاهش مصرف، استفاده انعطاف پذیر، سازگاری قوی و مزایای اقتصادی.

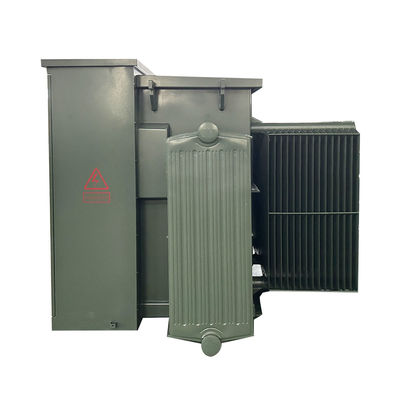

اندازه ترانسفورماتور 3 فاز نصب شده 3000Kva Step-Down 12000V تا 630Y/364 0

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
فاز	سه مرحله
ظرفیت	3 MVA (3000 KVA)
گروه بردار	DYN1
ولتاژ اولیه	12000 ولت
فازور اصلی	دلتا
ولتاژ ثانویه	630Y/364 Wye خاک شده
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده
مقاومت	50.0-7.5% معمول، هدف 5.75%
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای CSA، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
ظرفیت مایعات (نفت) *	۳۳۰ گالن
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
محدوده دمای عملیاتی محیط	-40°C تا +40°C (-50°F تا +104°F)
سطح صدا	۶۳ دی بی ای
ارتفاع (ارتفاع)	3300 فوت (1000 متر) بالای سطح دریا
مواد اصلی	فولاد جهت دار دانه
مواد مخزن	فولاد پوشش داده شده
رتبه بندی محفظه	کابینت سیم کشی ضد آب و هوا NEMA 3R، مخزن بسته
ابعاد*	۹۰ ولت × ۸۰ دی × ۸۳ اچ
وزن خشک (بدون روغن) *	5،810 پوند

ساختار

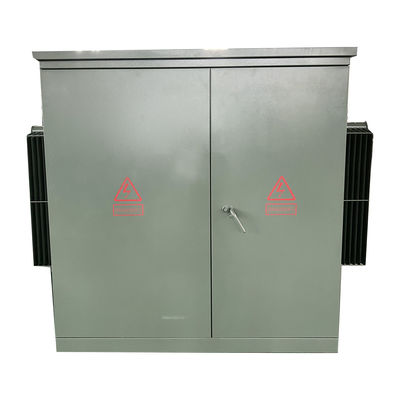

اندازه ترانسفورماتور 3 فاز نصب شده 3000Kva Step-Down 12000V تا 630Y/364 1

نقشه های فنی

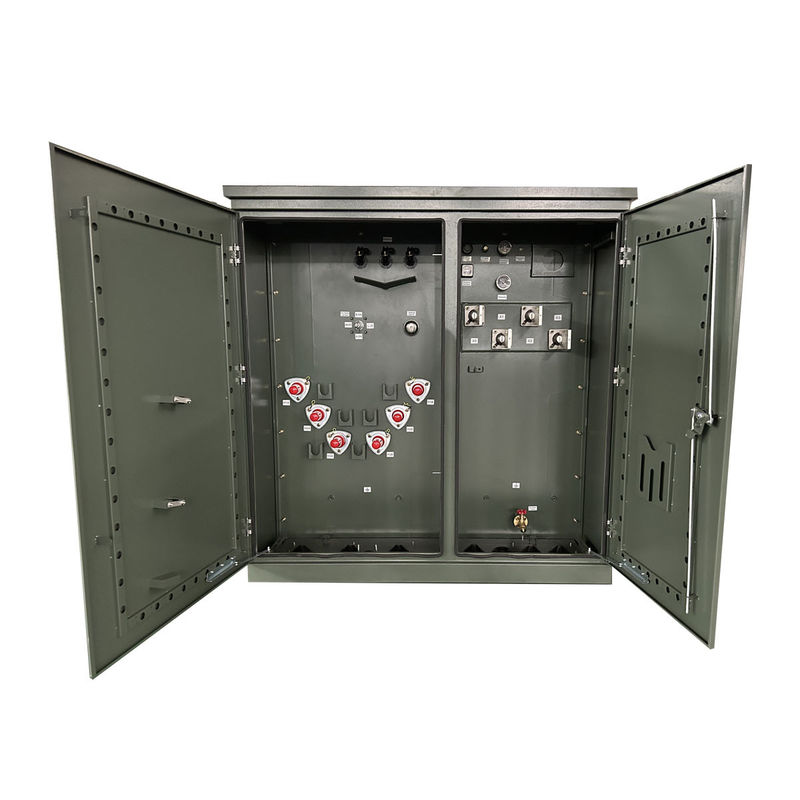

اندازه ترانسفورماتور 3 فاز نصب شده 3000Kva Step-Down 12000V تا 630Y/364 2

مشخصات

ترانسفورماتور سه فاز
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	خسارت (W)
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران	120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

درخواست

یک ترانسفورماتور پردومونت یا پردومونت یک ترانسفورماتور توزیع برق بر روی زمین نصب شده در یک کابینت فولادی قفل شده بر روی یک پد بتنی نصب شده است.از آنجایی که تمام نقاط اتصال پر انرژی به طور ایمن در یک خانه فلزی زمین بسته شده اند، یک ترانسفورماتور padmount را می توان در مکان هایی که برای محفظه حصار ندارند نصب کرد.

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
