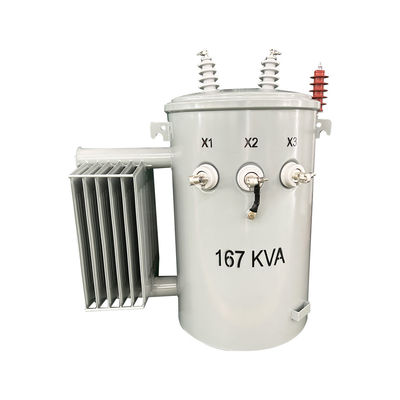

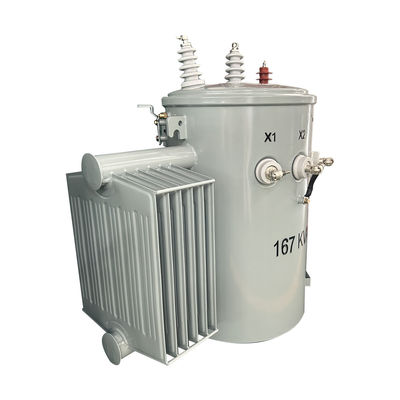

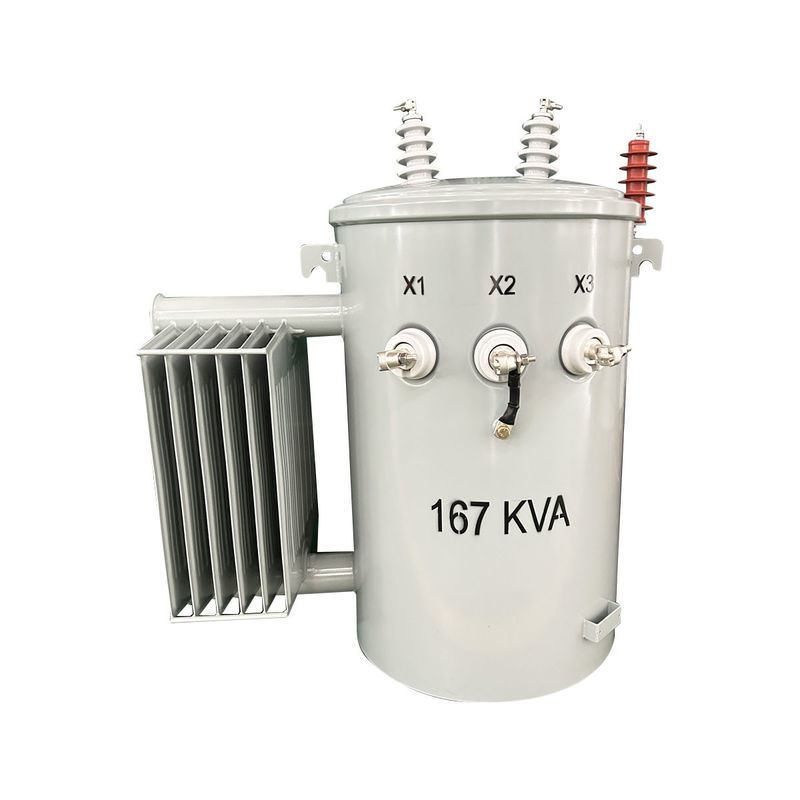

ترانسفورماتور توزیع تک فاز قطب نصب شده قدم پایین 12470V به 277/480V ANSI / IEEE

نام تجاری:	WINLEY
شماره مدل:	د-167/12
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

نوع ترانسفورماتور:

ترانسفورماتور توزیع پایه قطب

ظرفیت:

167 KVA

سیال عایق:

روغن معدنی - مایع غیر PCB

میزان صدا:

50 dBA

ولتاژ اولیه:

7200/12470GrdY

ولتاژ ثانویه:

۲۷۷/۴۸۰ ولت

افزایش دما:

65 درجه سانتی گراد

استاندارد:

استاندارد ANSI / IEEE C57.12.20

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور توزیع 277/480V,ترانسفورماتور توزیع 12470V,ترانسفورماتور توزیع نصب شده در قطب ANSI

12470V Pole Mounted Distribution Transformer

ANSI Pole Mounted Distribution Transformer

توضیحات محصول

ترانسفورماتور توزیع تک فاز قطب نصب شده قدم پایین 12470V به 277/480V

شرایط عادی استفاده

ارتفاع: 1000 متر
حداکثر دمای محیط: +40°C
حداکثر دمای متوسط روزانه: +30°C
بالاترین دمای میانگین سالانه: +20°C
کمترین دمای بیرونی: -25°C

سناریوهای کاربرد

می تواند برای تامین برق در مناطق روستایی، مناطق روستایی دور افتاده، نصب در فضای باز و غیره استفاده شود.
ترانسفورماتورها که تحت شرایط خاص قابل اجرا هستند، بر اساس درخواست در دسترس هستند.

ساختار

ترانسفورماتور توزیع تک فاز قطب نصب شده قدم پایین 12470V به 277/480V ANSI / IEEE 1

داده های اصلی

فاز	فاز تک
ظرفیت	۱۶۷ کیلو وات
ولتاژ اولیه	۷۲۰۰/۱۲۴۷۰GrdY Wye زمینی (۲ سیم)
ولتاژ ثانویه	277/480V (L-L-N)
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
کلاس خنک کننده	اونان
هيچ از دست دادن بار	۳۵۰ وات
از دست دادن بار کامل	1410W
کارایی @ 100٪ بار	98.95 درصد
مقاومت (تقریباً)	3٪
مواد پیچ و خم	مس
مواد اصلی	فولاد جهت دار دانه
ابعاد	38' x 33' x 58'
وزن	1542 پوند
رتبه بندی
مطابق با استاندارد ANSI / IEEE C57 است.12.20

مشخصات

10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
سرمایه ی نامی (kVA)	ولتاژ ((v)	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8 تا 8 درصد	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

لوازم

ترانسفورماتور توزیع تک فاز قطب نصب شده قدم پایین 12470V به 277/480V ANSI / IEEE 2

تصاویر تولید

فرآیند تولید

ترانسفورماتور توزیع تک فاز قطب نصب شده قدم پایین 12470V به 277/480V ANSI / IEEE 4

ترانسفورماتور توزیع تک فاز قطب نصب شده قدم پایین 12470V به 277/480V ANSI / IEEE 5

ترانسفورماتور توزیع تک فاز قطب نصب شده قدم پایین 12470V به 277/480V ANSI / IEEE 6

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
