ترانسفورماتور نوع روغن

500kva سه فاز پد نصب شده ترانسفورماتور Ansi استاندارد حلقه تغذیه 34500v به 480y/277

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

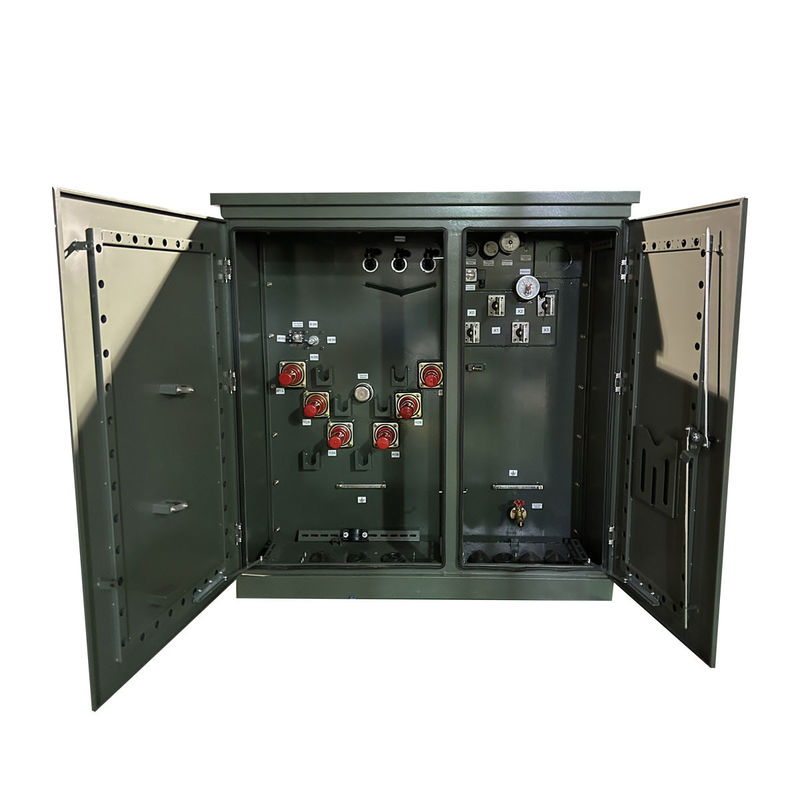

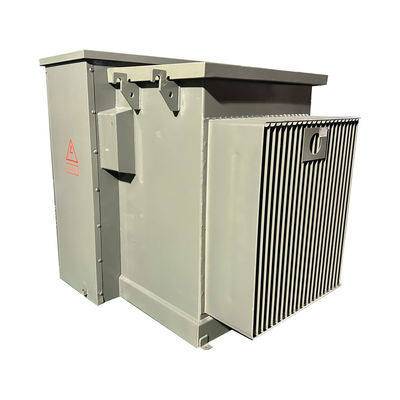

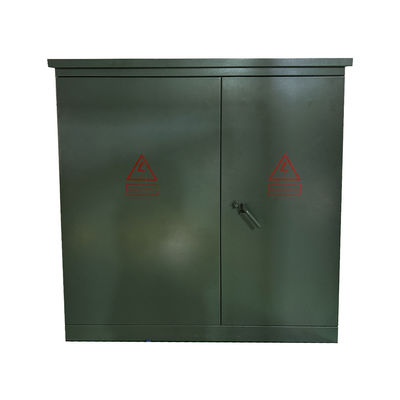

500kva سه فاز پد نصب شده ترانسفورماتور Ansi استاندارد حلقه تغذیه 34500v به 480y/277

نام تجاری:	WINLEY
شماره مدل:	S-500/34.5
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL,CE,ISO

نوع ترانسفورماتور:

پد نصب شده، نوع محفظه ای

ظرفیت:

150KVA یا سفارشی کنید

ولتاژ اولیه:

34500 ولت یا سفارشی کنید

ولتاژ ثانویه:

480Y/277

کلاس خنک کننده:

KNAN; KNAN; Self-Cooled خود خنک شده

فرکانس:

50/60 هرتز

افزایش دما:

65 درجه سانتی گراد

مواد پیچ و خم:

آلومینیوم

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور 500Kva,480y/277 ترانسفورماتور نصب شده بر باد,ترانسفورماتور نصب شده بر پد استاندارد ANSI

480y/277 Pad Mounted Transformer

Ansi Standard Pad Mounted Transformer

توضیحات محصول

500kva سه فاز پد نصب شده ترانسفورماتور Ansi استاندارد حلقه تغذیه 34500v به 480y/277

ویژگی عملکرد

یک ترانسفورماتور padmount یک ترانسفورماتور توزیع خدمات عمومی نصب شده در زمین است که معمولاً در یک کابینت فلزی قفل شده قرار دارد و بر روی یک پد بتنی کوچک قرار دارد.آنها معمولاً در قدرت نامگذاری از حدود 75 تا حدود 5000 کیلو وات تولید می شوند و اغلب شامل فیوز ها و سوئیچ های داخلی هستند.یک محفظه معمولی شامل یک مخزن برای نگه داشتن مجموعه هسته / کویل از ترانسفورماتور نصب شده در روغن یا مشابه آن است.و یک کابینت سیم کشی که دارای بخش های سیم کشی ولتاژ بالا و پایین برای محاصره بوش های ولتاژ بالا و پایین است، به ترتیب، از ترانسفورماتور، و غیره ترانسفورماتور ما پد نصب شده طراحی شده و با توجه به استانداردهای صنعت از جمله CSA، ANSI C آزمایش شده است.57وزارت انرژی و IEEE در صورت لزوم.

500kva سه فاز پد نصب شده ترانسفورماتور Ansi استاندارد حلقه تغذیه 34500v به 480y/277 0

ساختار محصول

داده های اصلی

فاز	سه مرحله
ظرفیت	۵۰۰ کیلو وات
ولتاژ اولیه	۳۴۵۰۰ ولت
کلاس ولتاژ اولیه	کلاس 35 کیلووتی
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده
دکمه تغییر دهنده	5-موقعيت تغييرگر تايپ
سوئیچ شکستن بار	کلید شکستن بار 4 موقعیت
درجه بندی سوئیچ شکستن بار	۳۰۰ آمپر، ۳۵ کیلو ولت
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای CSA، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مایع عایق بندی	مایع عایق کننده استر روغن گیاهی طبیعی زیست تخریب پذیر - مایع غیر PCB
مواد پیچ و خم	آلومینیوم
درجه حرارت محیطی	۴۰ درجه سانتیگراد
محدوده دمای عملیاتی محیط	-40°C تا +40°C (-50°F تا +104°F)
سطح صدا	56 دبیای
ارتفاع (ارتفاع)	3300 فوت (1000 متر) بالای سطح دریا
مواد اصلی	فولاد جهت دار دانه
مواد مخزن	فولاد پوشش داده شده
رتبه بندی محفظه	کابینت سیم کشی ضد آب و هوا NEMA 3R، مخزن بسته
ویژگی ها	مجموعه ورودی بولت پنتا هید
	مایع عایق دهنده با درجه سوزش بالا
	مایع عایق غیر PCB
	خانه ضد دستکاری
	درهای محفظه جلویی، قابل قفل کردن
	بخش سیم کشی NEMA 3R
	شامل چوب گرم، نصب درب HV
بهره وری %	99.10 درصد

نقشه های فنی

500kva سه فاز پد نصب شده ترانسفورماتور Ansi استاندارد حلقه تغذیه 34500v به 480y/277 2

عکس های محصول کارخانه

مشخصات

داده های تخنیکی برای ترانسفورمرهای سه فاز نصب شده بر روی پد
ظرفیت نامی	خسارت ((w))		ابعاد ((ملی متر)			وزن ((کیلوگرم)
ظرفیت نامی	از دست دادن بدون بار ((W))	از دست دادن بار	W	D	H	وزن روغن (L)	وزن کل (کیلوگرم)
45kVA	160	1000	1730	990	1270	416	950
75kVA	180	1250	1730	990	1270	435	1020
150kVA	280	2200	1730	1245	1270	473	1225
300kVA	480	3650	1830	1295	1270	605	1655
500kVA	680	5100	2260	1345	1270	720	2110
750kVA	980	7500	2260	1448	1628	1022	2950
1000kVA	1150	10300	2260	1500	1625	1325	3720
1500kVA	1640	14500	2210	1470	2150	1552	4672
2000kVA	2160	20645	2380	1600	2220	1855	5670
2500kVA	2680	27786	3070	1650	2330	2006	6580
3000kVA	3300	30300	3260	1850	2460	2336	7500
3750kVA	4125	37875	4080	2060	2680	2650	8450

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
