ترانسفورماتور پایه دار

قطب تک فاز نصب شده مرحله بالا قدرت نفتی ترانسفورماتور الکتریکی دو لوله 34.5kv 75kva

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

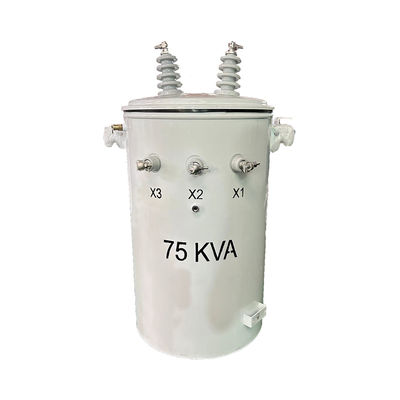

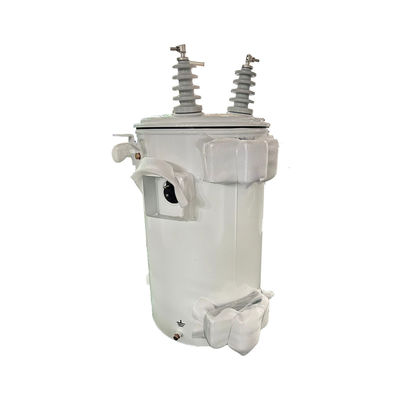

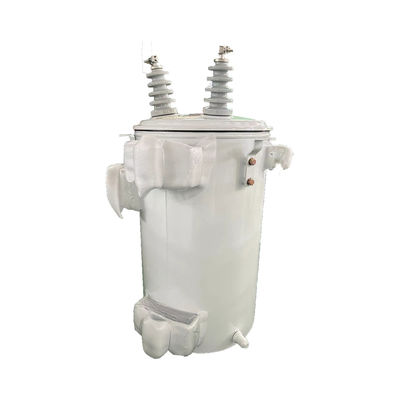

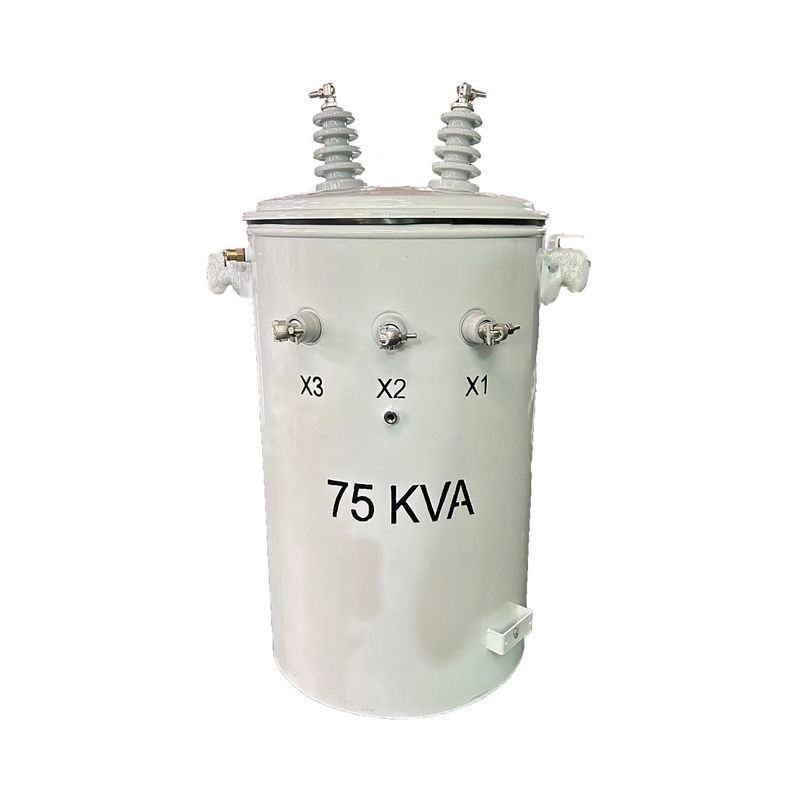

قطب تک فاز نصب شده مرحله بالا قدرت نفتی ترانسفورماتور الکتریکی دو لوله 34.5kv 75kva

نام تجاری:	WINLEY
شماره مدل:	D-75/35
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

ظرفیت:

10-333kva

ولتاژ ورودی:

35kv 34.5kv 33kv 24.94kv 13.8kv 13.2kv 12.47kv

ولتاژ خروجی:

220 ولت، 380 ولت، 440 ولت، 480 ولت، 400 ولت

فرکانس:

50/60 هرتز

گواهی:

ISO9001

مواد پیچ و خم:

استاندارد:

IEC ANSI IEEE

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

34.5kv ترانسفورماتور قطب نصب شده,ترانسفورماتور دو قطب نصب شده,ترانسفورماتور 75kva

Dual Winding pole mounted transformer

75kva pole mounted transformer

توضیحات محصول

ترانسفورماتور الکتریکی تک فاز با قطب نصب شده 34.5kv 75kva

این ترانسفورماتور یک سایلندر است که با دستگاه های زمین بندی، قلاب ها، لوله های پشتیبانی که مطابق با استاندارد ANSI است و یک یا دو بش ولتاژ بالا در پوشش،بش ولتاژ پایین در دیوار مخزن و چشم بندتغييرگر كننده را بايد بر اساس دستورات بعد از خاموش شدن تشكيل داد.

ساختار

قطب تک فاز نصب شده مرحله بالا قدرت نفتی ترانسفورماتور الکتریکی دو لوله 34.5kv 75kva 0

ویژگی عملکرد

1.ترانسفارمرهای تک فاز نصب شده در قطب واحد در قدرت های طبقه بندی شده تا 333 kVA ساخته شده اند. ولتاژ بالا تا 34.5 kV.

2ترانسفورماتور نصب شده در قطب وینلی مطابق با استانداردهای ANSI/CSA، IEEE c طراحی و آزمایش شده است.57، و IEC60076 در صورت لزوم.

3بطری های تک فاز معمولاً مستقیماً بر روی ستونهای چوبی یا بتنی برای کاربردهای چند سناریویی مانند بار توزیع بالای مسکونی و بار تجاری سبک نصب می شوند.و معمولاً به انواع معمولی و CSP تقسیم می شوند.

داده های اصلی

نوع ترانسفورماتور	ترانسفورماتور توزیع هوایی، نوع معمولی
فاز	فاز تک
ظرفیت	۷۵ کیلو وات
ولتاژ اولیه	۳۴۵۰۰ ولت
سوئیچ ولتاژ اصلی	N/A
کلاس ولتاژ اولیه	کلاس 35 کیلووتی
فازور اصلی	دلتا
BIL اصلی	200 کیلووتی
ولتاژ ثانویه	120/240 ولت (L-N-L)
فازور ثانویه	دو خط پیچ و تاب تک فاز
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	ONAN؛ خود خنک کننده
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	۵۱ دبیا
مواد اصلی	فولاد جهت دار دانه
مواد مخزن	فولاد پوشش داده شده
مواد مسکن	فولاد پوشش داده شده w/ باند پوشش مقاوم به خوردگی، پوشش بالا قابل برداشت
مواد سخت افزاری	سخت افزار فولاد ضد زنگ
نوع رنگ	پوشش اپوکسی مقاوم در برابر آب و هوا و UV
رنگ نهایی	سفید
نصب	دستگیره دوگانه
نصب	نصب قطب از طریق براکت های هانگر
لنگ بلند کردن	شامل
ابعاد*	26.77''-W x 28.35''-D x 47.24''-H

مشخصات

10kva-333kva ترانسفورماتور غوطه ور شده در روغن تک فاز
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
	ولتاژ ((v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8 تا 8 درصد	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

لوازم

قطب تک فاز نصب شده مرحله بالا قدرت نفتی ترانسفورماتور الکتریکی دو لوله 34.5kv 75kva 1

فرآیند تولید

قطب تک فاز نصب شده مرحله بالا قدرت نفتی ترانسفورماتور الکتریکی دو لوله 34.5kv 75kva 2

قطب تک فاز نصب شده مرحله بالا قدرت نفتی ترانسفورماتور الکتریکی دو لوله 34.5kv 75kva 3

قطب تک فاز نصب شده مرحله بالا قدرت نفتی ترانسفورماتور الکتریکی دو لوله 34.5kv 75kva 4

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
