| نام تجاری: | WINLEY |
| شماره مدل: | D-10/5 |
| مقدار تولیدی: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| شرایط پرداخت: | T/T |

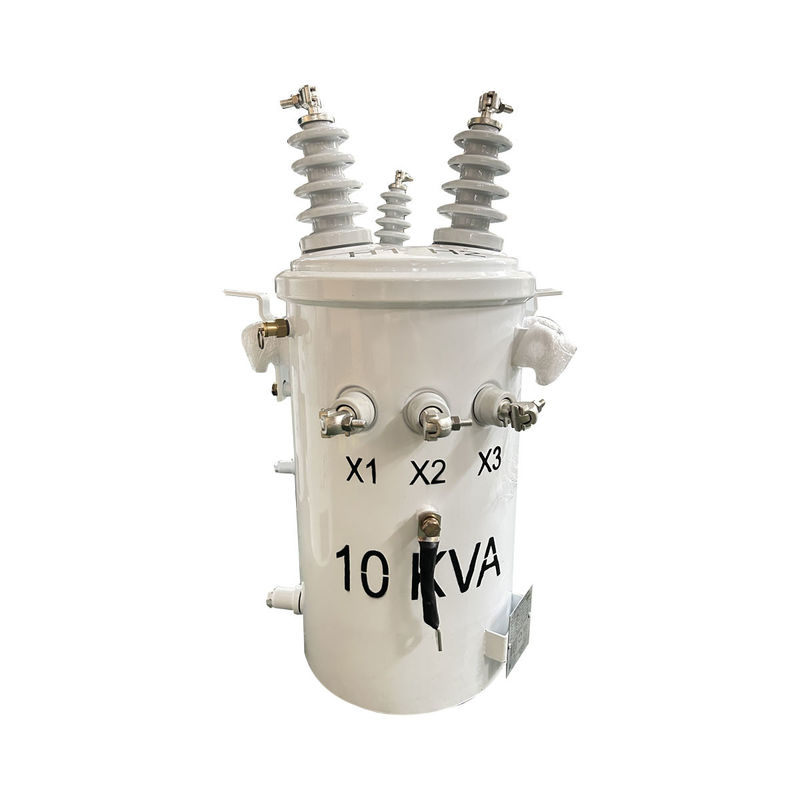

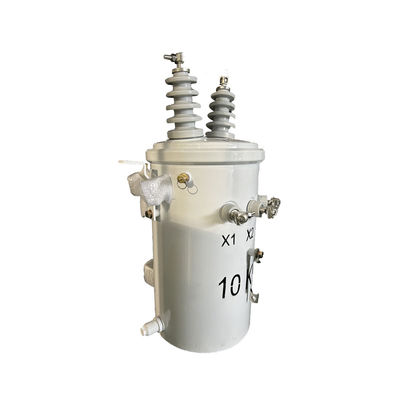

10kva واحد فاز قطب نصب شده ترانسفورماتور روغن غوطه ور نوع 4160V تا 240V

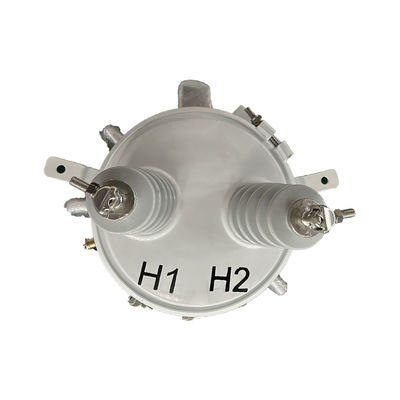

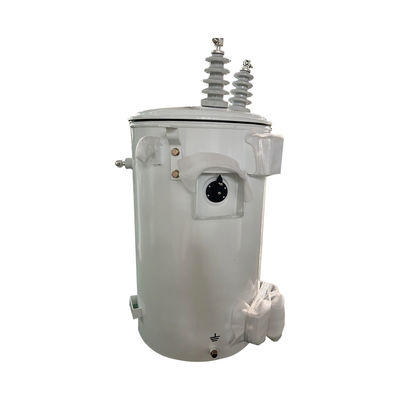

این ترانسفورماتور یک سایلندر است که با دستگاه های زمین بندی، قلاب ها، لوله های پشتیبانی که مطابق با استاندارد ANSI است و یک یا دو بش ولتاژ بالا در پوشش،بش ولتاژ پایین در دیوار مخزن و چشم بندتغييرگر كننده را بايد بر اساس دستورات بعد از خاموش شدن تشكيل داد.
ویژگی عملکرد
1این محصولات به طور گسترده ای در انتقال و توزیع برق شبکه های برق صنعتی و کشاورزی استفاده می شوند.
2هسته آهن از ورق سیلیکون فولادی سرد رول شده با رسانایی بالایی از مغناطیس ساخته شده است و ساختار تکه کش را اتخاذ می کند ، به طوری که مسیر مغناطیسی آن کوتاه است ، تلفات و سطح سر و صدا کم است.
3سیم فشرده برای پیچ و خم استفاده می شود بنابراین زیان کم است و توانایی خوبی برای مقاومت در برابر مدار کوتاه دارد.
4مخزن روغن از نوع زنگ با ساختار نوع صفحه تاشو کامل است، دارای یک ظاهر عالی و آسان برای نگهداری است.
داده های اصلی
| فاز | فاز تک |
| ظرفیت | 10 کیلو وات |
| ولتاژ اولیه | 4160GrdY/2400 |
| BIL اصلی | ۶۰ کیلوولت |
| ولتاژ ثانویه | 120/240 ولت (L-N-L) |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فازور ثانویه | دو خط پیچ و تاب تک فاز |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| استانداردهای کارایی | مطابق با استانداردهای DOE 2016، مطابق با استانداردهای CSA، مطابق با استانداردهای ANSI/IEEE |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۴۸ دبیا |
نقاشی
مشخصات
| 10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
|
