جزئیات محصولات

خونه > محصولات >

ترانسفورماتور سه فاز نصب شده

5000Kva سه فاز پد نصب شده ترانسفورماتور الکتریکی مرحله پایین 34.5Kv به 480V

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

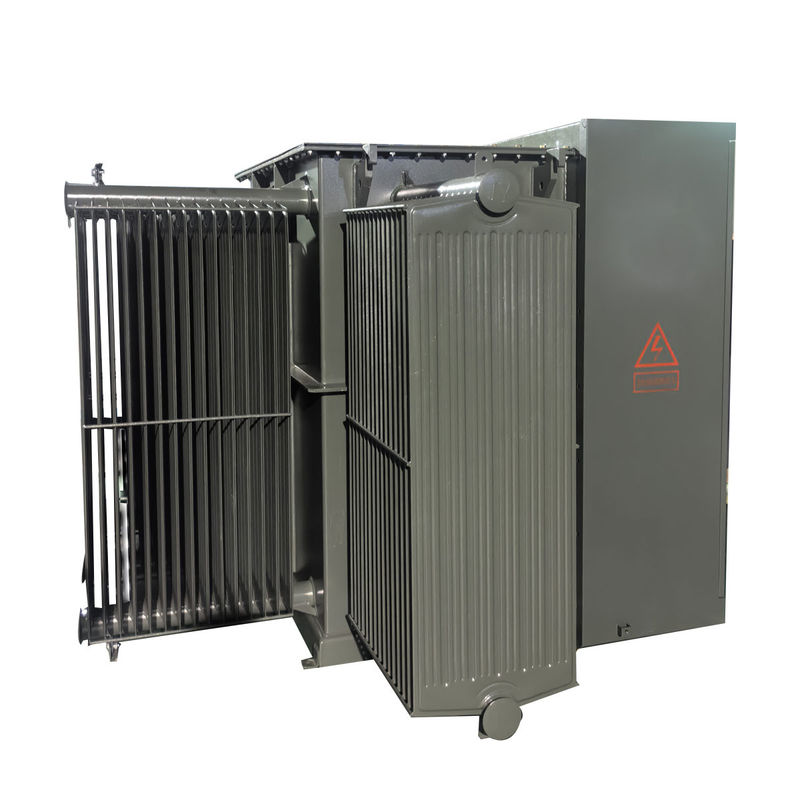

5000Kva سه فاز پد نصب شده ترانسفورماتور الکتریکی مرحله پایین 34.5Kv به 480V

نام تجاری:	WINLEY
شماره مدل:	S-5000/35
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL/cUL,CE,ISO

سه مرحله

ظرفیت:

5000KVA

ولتاژ اولیه:

34500 ولت یا سفارشی

ولتاژ ثانویه:

480 ولت

فرکانس:

60 هرتز

افزایش دما:

65 درجه سانتی گراد

مقاومت (معمولی):

5.75٪

مواد پیچ و خم:

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور الکتریکی 480 ولت,ترانسفورماتور الکتریکی 5000Kva Pad Mounted,34ترانسفورماتور الکتريکي.5Kv

5000Kva Pad Mounted Electrical Transformer

34.5Kv Pad Mounted Electrical Transformer

توضیحات محصول

5000Kva سه فاز پد نصب شده ترانسفورماتور الکتریکی مرحله پایین 34.5Kv به 480V

ترانسفورماتورهای توزیع سه فازی که با روغن غوطه ور شده اند قدرتمند و قابل اعتماد هستند و با توجه به محیط زیست طراحی شده انداین ترانسفورماتورها قابلیت اطمینان و حفاظت از تجهیزات حیاتی را افزایش می دهند.هزینه های عملیاتی پایین تر و انتشار گرما از این ترانسفورماتورها آنها را انتخاب ایده آل برای طیف گسترده ای از برنامه های کاربردی.

5000Kva سه فاز پد نصب شده ترانسفورماتور الکتریکی مرحله پایین 34.5Kv به 480V 0

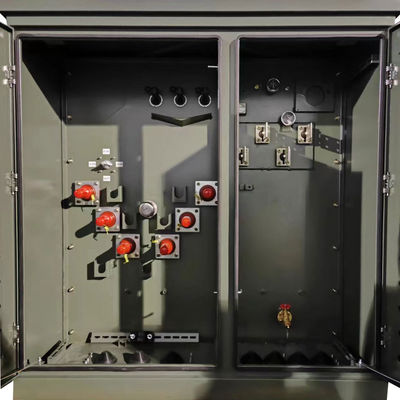

ساختار

5000Kva سه فاز پد نصب شده ترانسفورماتور الکتریکی مرحله پایین 34.5Kv به 480V 1

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
پیکربندی ترانسفورم	پد پر از مایع نصب شده
نوع تغذیه ترانسفورم	تغذیه حلقه
عملیات	عملیات مرحله پایین (برای مرحله بالا تایید نشده)
فاز	سه مرحله
ظرفیت	5 MVA (5000 KVA)
گروه بردار	YnD1
ولتاژ اولیه	34500GrdY/19920
ولتاژ ثانویه	۴۸۰ ولت
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده
مقاومت	5. ۰ درصد معمول
استانداردهای کارایی	مطابق با استانداردهای DOE 2016، مطابق با استانداردهای CSA، مطابق با استانداردهای ANSI/IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
محدوده دمای عملیاتی محیط	-40°C تا +40°C (-50°F تا +104°F)
سطح صدا	۶۵ دبیا
ارتفاع (ارتفاع)	3300 فوت (1000 متر) بالای سطح دریا
ابعاد*	96''-W x 108''-D x 94''-H
رتبه بندی	برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016
بهره وری %	98.50 درصد
از دست دادن کل بار (به وات) در 50٪	+/- 16,640W

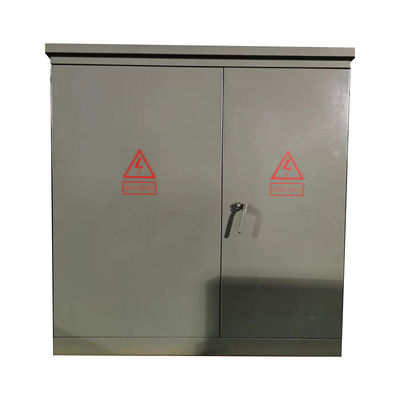

نقشه های فنی

5000Kva سه فاز پد نصب شده ترانسفورماتور الکتریکی مرحله پایین 34.5Kv به 480V 2

مشخصات

ترانسفورماتور سه فاز
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	خسارت (W)
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران	120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

لوازم جانبی اختیاری

5000Kva سه فاز پد نصب شده ترانسفورماتور الکتریکی مرحله پایین 34.5Kv به 480V 3

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
