جزئیات محصولات

خونه > محصولات >
ترانسفورماتور تک فاز نصب شده بر روی پد
>

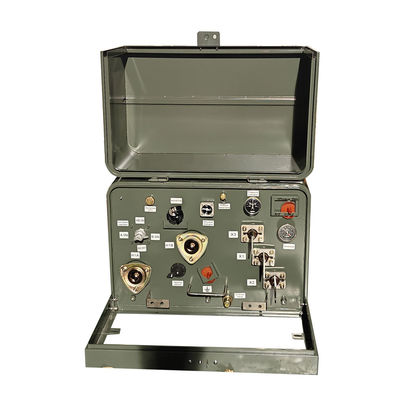

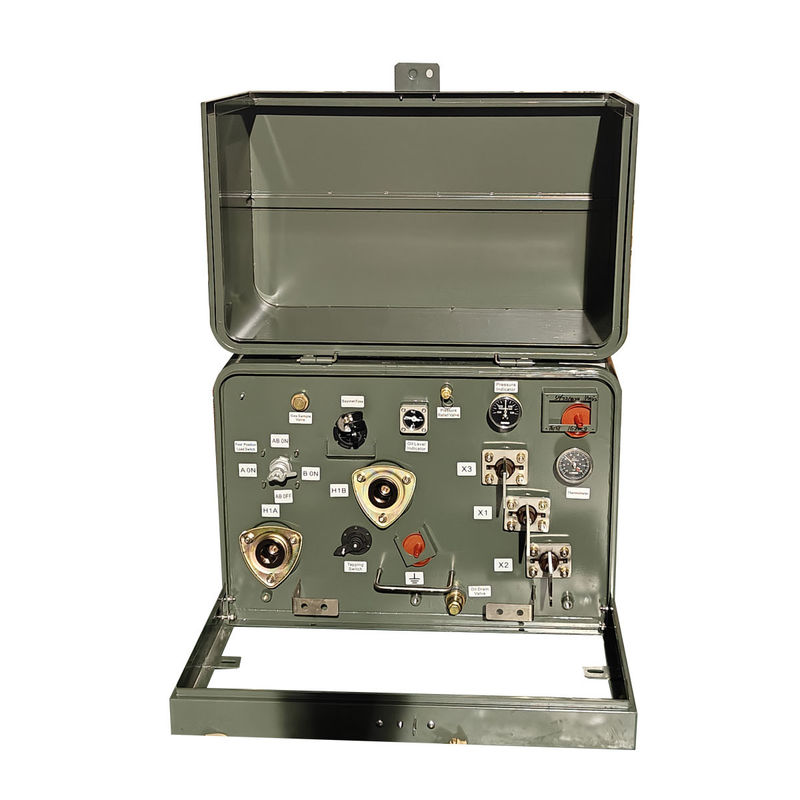

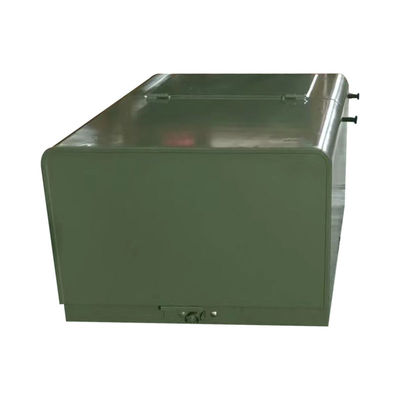

ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز
تمام دسته ها

ترانسفورماتور ایزوله سه فاز

ترانسفورماتور نوع روغن

ترانسفورماتور سه فاز نصب شده

ترانسفورماتور تک فاز نصب شده بر روی پد

ترانسفورماتور پایه دار

ترانسفورماتور ایزوله یو پی اس

ترانسفورماتور ایزوله پزشکی

ترانسفورماتور کنترل صنعتی

ترانسفورماتور کویل ریخته شده

ترانسفورماتور کنترل تک فاز

ترانسفورماتور جداسازی حلقوی

ترانسفورماتور سه فاز نوع خشک

ترانسفورماتور برق EI

ترانسفورماتور سه فاز خودکار

تنظیم کننده ولتاژ سه فاز

راکتور سه فاز
با ما تماس بگیرید
Mr. Steven
steven@winley-electric.com
86-18650108051
اکنون تماس بگیرید
نام
  • نام
  • نام
  • نام

ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز

نام تجاری: WINLEY
شماره مدل: D-200/35
مقدار تولیدی: 1 واحد
قیمت: $1000-$10000
جزئیات بسته بندی: جعبه چوبی
شرایط پرداخت: T/T
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE,ISO
فاز:
تک فاز
ظرفیت رتبه بندی شده:
200KVA یا سفارشی
ولتاژ اولیه:
34.5 کیلو ولت
ولتاژ ثانویه:
120/240
کلاس خنک کننده:
ONAN; روی یک؛ Self-Cooled خود خنک شده
مقاومت:
1.5-6.0٪ معمولی
مواد پیچ و خم:
مس/آلومینیوم
کارایی:
99.20٪
قابلیت ارائه:
1000 مجموعه در ماه
برجسته کردن:

ترانسفورماتور تک فاز نصب شده بر روی پد,ترانسفورماتور نصب شده بر روی پد 12470v,ترانسفورماتور نصب شده بر روی پد 240 ولت

,

12470V Pad Mounted Transformer

,

240V Pad Mounted Transformer

توضیحات محصول

ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز





ترانسفورماتورهای توزیع یگانه فاز WINLEY به مطابق ANSI، IEEE،استاندارد های NEMA و وزارت انرژی و ساخته شده برای اجازه دادن به عملیات امن و قابل اعتماد در شبکه های توزیع برق زیرزمینیترانسفورماتورهای ما برای نصب در سیستم های توزیع تغذیه شعاعی یا حلقه ای طراحی شده اند و می توانند برای پاسخگویی به الزامات خاص سوئیچ و محافظت تنظیم شوند.



ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز 0

ویژگی های استاندارد



  • مخزن تاج دار با مقدمات برای بلند کردن در ضد ضربه درب معلق درب قفل پنتا
  • سقف قابل برداشتن
  • پایه پارکینگ برای شکستن بار اولیه
  • کانکتور
  • HV چاه های بوش برای اتصال های جلویی مرده
  • بوچینگ های ولتاژ پایین دستگاه کاهش فشار خودکار روغن معدنی پر
  • مقررات زمین گیری مخزن1⁄2 NPT Plug Fill و Drain Plug
  • فيوز بيونت با ايزوليشن هماهنگ شده



داده های اصلی



نوع ترانسفورماتور پاد نصب شده، بخش
نوع تغذیه ترانسفورم تغذیه حلقه
فاز فاز تک
ظرفیت ۷۵ کیلو وات
ولتاژ اولیه 12000 ولت
BIL اصلی 95 کیلو ولت
ولتاژ ثانویه 120/240 (L-N-L)
فازور ثانویه دو خط پیچ و تاب تک فاز
فرکانس ۶۰ هرتز
افزایش دما ۶۵ درجه سانتیگراد
درجه بندی عایق بندی کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده ONAN؛ خود خنک کننده
مقاومت 2٪
نوع اتصال اصلی جبهه مرده
درجه بندی سوئیچ شکستن بار 200 آمپر، 15 کیلو ولت
وزن مایع (نفت) * 595.24 پوند
مواد پیچ و خم مس
درجه حرارت محیطی ۴۰ درجه سانتیگراد
محدوده دمای عملیاتی محیط -40°C تا +40°C (-50°F تا +104°F)
سطح صدا ۵۱ دبیا
ارتفاع (ارتفاع) 3300 فوت (1000 متر) بالاتر از سطح دریا یا پایین تر
مواد اصلی فولاد جهت دار دانه
نصب نصب پد
ابعاد* 51.4''-W x 45.67''-D x 41.53''-H
وزن خشک (بدون روغن) * 617.28 پوند
رتبه بندی برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016
کارایی 99.00%
کل زیان بار (به وات) * +/- 1092W



نقاشی



ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز 1



مشخصات



25kva-500kva ترانسفورماتور تک فاز نصب شده بر روی پد
سرمایه ی نامی (kVA) بالا ولتاژ پایین ((v) نماد اتصال استاندارد مقاومت مدار کوتاه ((٪) کارایی
ولتاژ ((v) (٪)
25 4160 7200 12000 12470 13200 13800 19920 24940 34500 110 220 230 400 480 II0,II6 IEEE/ANSI/DOE 10.0-4.5% 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43
500 99.49



لوازم



ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز 2

عکس های کارخانه



ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز 3

ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز 4



فرآیند تولید



ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز 5

ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز 6

ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز 7

ترانسفورماتور نصب شده در پد 50kva 12470V/240V ترانسفورماتور توزیع تک فاز 8



سوالات عمومی



1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.

برچسب ها:

ترانسفورماتور روی پد,ترانسفورماتور نصب پد 10KV,ترانسفورماتور نصب شده بر روی یک پد فاز

ترانسفورماتور تک فاز نصب شده بر روی پد,ترانسفورماتور نصب شده بر روی پد 12470v,ترانسفورماتور نصب شده بر روی پد 240 ولت

Single Phase Pad Mounted Transformer
