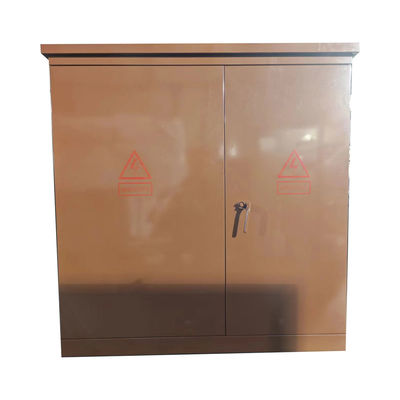

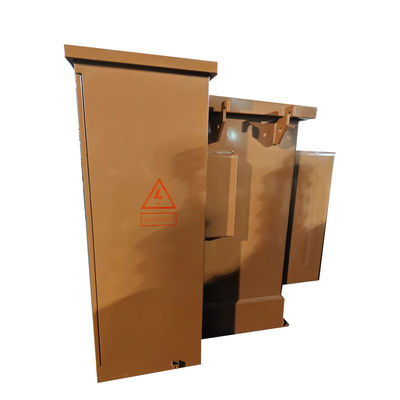

500 Kva سه فاز توزیع برق پد نصب ترانسفورماتور قدم پایین 12470v به 480v

نام تجاری: WINLEY
شماره مدل: S-500/15
مقدار تولیدی: 1 واحد
قیمت: $1000-$150000
جزئیات بسته بندی: جعبه چوبی
شرایط پرداخت: T/T
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع:
چین
گواهی:
UL/cUL,CE,ISO
فاز:
سه مرحله
ظرفیت:
500KVA یا سفارشی
ولتاژ اولیه:
12470 ولت
ولتاژ ثانویه:
480Y/277
فرکانس:
60 هرتز
مواد پیچ و خم:
مس/آلومینیوم
رتبه بندی محوطه:
NEMA 3R
کلاس خنک کننده:
KNAN; KNAN; Self-Cooled خود خنک شده
قابلیت ارائه:
1000 مجموعه در ماه
برجسته کردن:

ترانسفورماتور 480 ولت,ترانسفورماتور نصب شده بر روی پد 12470v,ترانسفورماتور نصب شده بر روی پد 500kva

,

12470v Pad Mounted Transformer

,

500 Kva Pad Mounted Transformer

توضیحات محصول

500 Kva سه فاز توزیع برق پد نصب ترانسفورماتور مرحله پایین 12470v به 480v





توضیحات محصول



نام محصول ترانسفورماتور سه فاز نصب شده بر روی پد ANSI IEEE
ولتاژ نامی 7.2KV7.62KV، 10KV، 11KV،12.47KV13.2KV13.8KV، 20KV یا 33KV یا 35KV
ظرفیت نامی 50KVA ~ 5000KVA
استاندارد IEC، ANSI، DIN، BS، GB یا دیگر
مواد هسته و پیچ و تاب هسته فلزی آمورف، سیم پیچ مس یا سیم پیچ آلومینیوم.

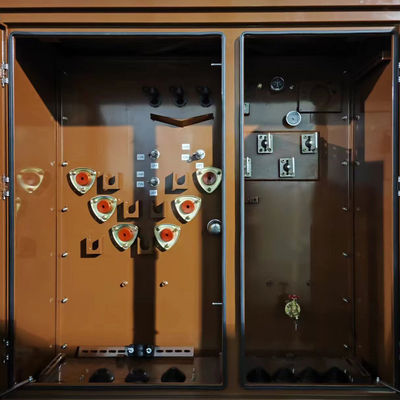

500 Kva سه فاز توزیع برق پد نصب ترانسفورماتور قدم پایین 12470v به 480v 0



داده های اصلی



نوع ترانسفورماتور از نوع قطعات
پیکربندی ترانسفورم پد پر از مایع نصب شده
نوع تغذیه ترانسفورم تغذیه حلقه
فاز سه مرحله
ظرفیت ۵۰۰ کیلو وات
گروه بردار DYN1
ولتاژ اولیه 1240 ولت
کلاس ولتاژ اولیه کلاس 15 کلوولت
فازور اصلی دلتا
BIL اصلی 95 کیلو ولت
ولتاژ ثانویه 480Y/277
کلاس ولتاژ ثانویه 1کلاس.2 کلوولت
فازور ثانویه Wye-N
BIL ثانویه 30 کیلو ولت
فرکانس ۶۰ هرتز
افزایش دما ۶۵ درجه سانتیگراد
درجه بندی عایق بندی کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده KNAN؛ خود خنک کننده
دکمه تغییر دهنده 5-موقعيت تغييرگر تايپ
مقاومت 4.35-5،75 درصد





مشخصات



ترانسفورماتور سه فاز
قدرت نامی (KVA) ولتاژ بالا (KV) ولتاژ پایین (V) خسارت (W)
از دست دادن بدون بار (W) از دست دادن بار (W)
75KVA 24.94/14.4kV
12.47/7.2kV
34.5KV/
19.92KV/
13.8KV/
13.2KV/
یا دیگران		 120 و 240 ولت
480Y/
۲۷۷ ولت
600Y/
۳۴۷ ولت		 180 1250
112.5KVA 200 1500
150KVA 280 2200
225KVA 400 3050
300KVA 480 3650
500KVA 680 5100
750KVA 980 7500
1000KVA 1150 10300
1500KVA 1640 14500
2000KVA 2160 20645
2500KVA 2680 23786
3000KVA 3300 25300
3750KVA 4125 27875
5000KVA 5200 30000



نقشه های فنی

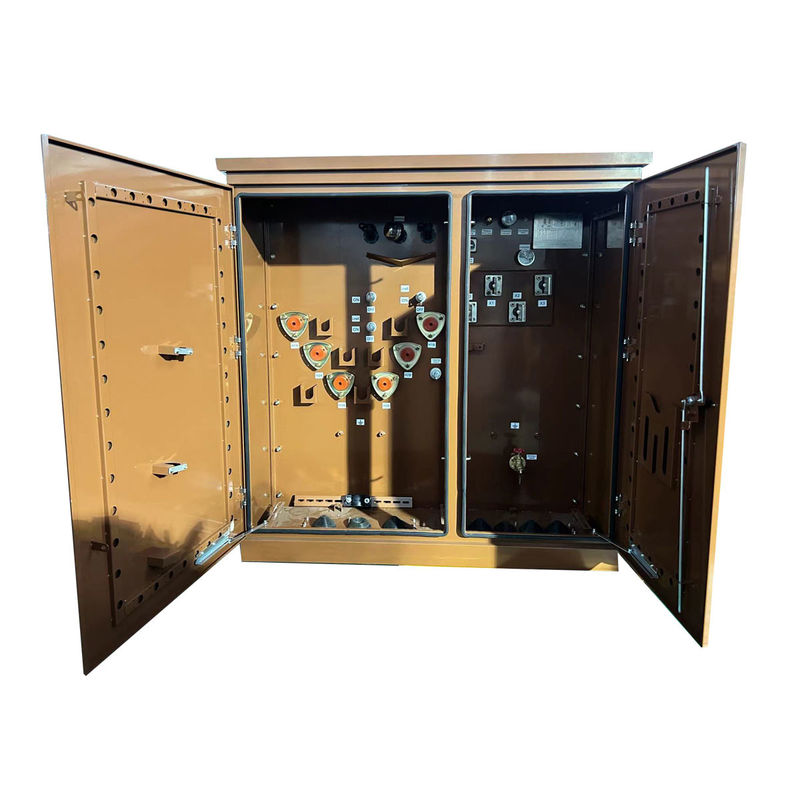

500 Kva سه فاز توزیع برق پد نصب ترانسفورماتور قدم پایین 12470v به 480v 1



عملکرد



1)هیچ مخزن روغن وجود ندارد، ارتفاع ترانسفورماتور کاهش می یابد، می تواند فضای نصب و هزینه های حمل و نقل را صرفه جویی کند.
2) انعطاف پذیری رادیاتور موج دار می تواند تغییر حجم روغن ناشی از تغییر دمای را جبران کند.
3) جعبه مخزن رادیاتور موج دار است، نه تنها دارای عملکرد خنک کننده است بلکه دارای عملکرد "تنفس" نیز است.
4) روغن ترانسفورماتور با هوا تماس ندارد،که به طور موثر مانع از غوطه ور شدن اکسیژن و آب در ترانسفورماتور می شود و منجر به بدتر شدن عملکرد می شود (سدن مواد و روغن).
5)ساختمانی جدید از پیچ و تاب ولتاژ بالا و پایین، ترتیب مناسب برای لوله روغن و اتصال که افزایش ظرفیت مقاومت مکانیکی و ضد کوتاه.
6)ما از حلقه های مارپیچی با مسیر روغن طولی استفاده می کنیم تا اثر خنک کننده بهتری داشته باشیم.ما بهبود حمایت موثر از چهره پایانی حلقه را به تقویت قابلیت ضد شارژ مدار برق.



فرآیند تولید



150KVA Three Phase Pad Mount electrical Transformer Oil Immersed 13.8KV 4

150KVA Three Phase Pad Mount electrical Transformer Oil Immersed 13.8KV 5

150KVA Three Phase Pad Mount electrical Transformer Oil Immersed 13.8KV 6



سوالات عمومی



1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.

برچسب ها:

ترانسفورماتور روی پد,3 مرحله پد نصب ترانسفورماتور,ترانسفورماتور نصب شده بر روی پد ANSI IEEE

ترانسفورماتور 480 ولت,ترانسفورماتور نصب شده بر روی پد 12470v,ترانسفورماتور نصب شده بر روی پد 500kva
